8.1 T
ra
v
ailler a
v
ec les c
y
cles
Définir le cycle avec les softkeys
8
La barre de softkeys affiche les différents groupes de
cycles
8
Sélectionner le groupe de cycles, par exemple, les
cycles de perçage
8

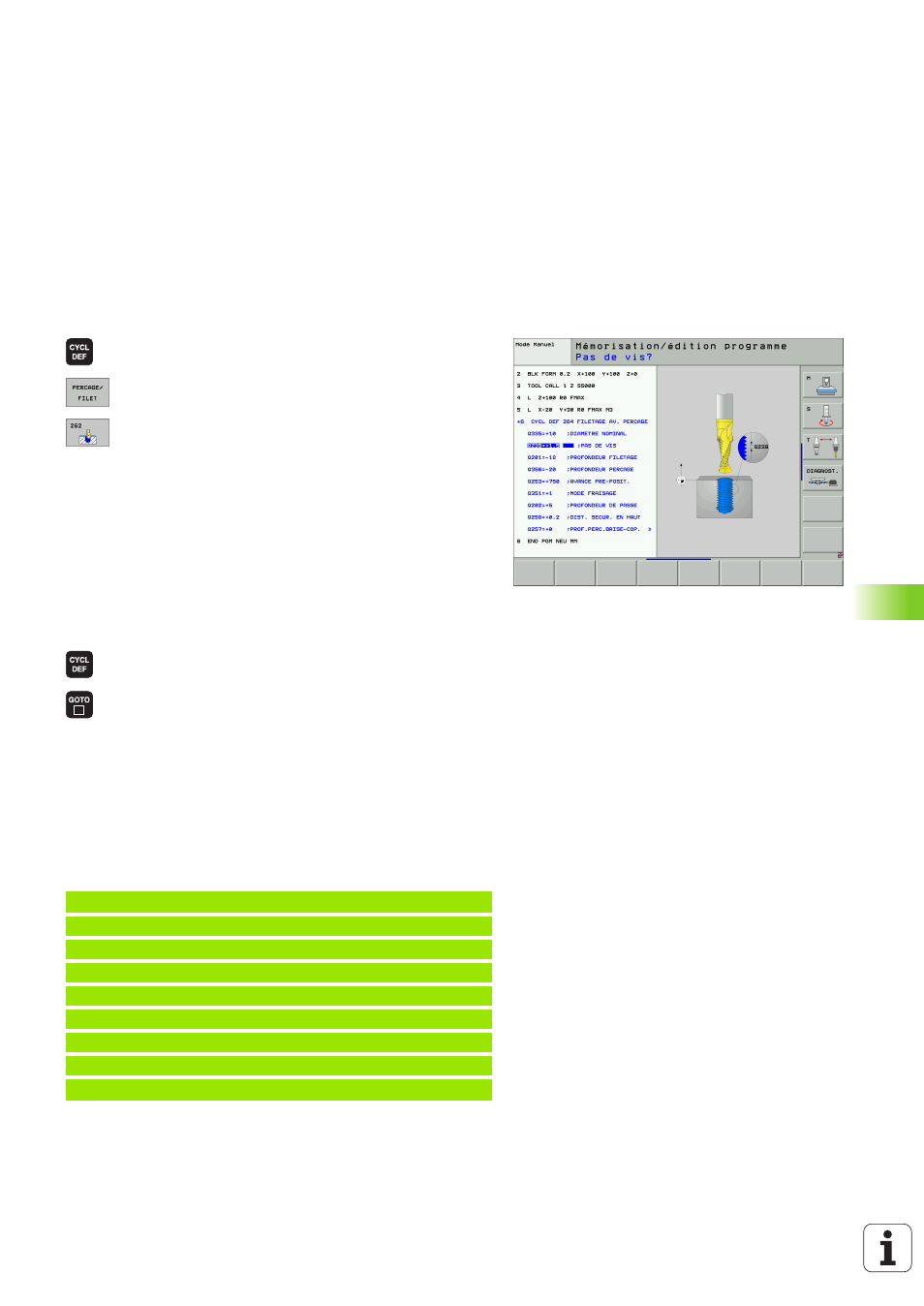

Sélectionner le cycle, par exemple FILETAGE. La TNC
ouvre un dialogue et réclame toutes les données
d’introduction requises; en même temps, la TNC
affiche dans la moitié droite de l'écran un graphisme
dans lequel le paramètre à introduire est en
surbrillance
8
Introduisez tous les paramètres réclamés par la TNC
et validez chaque introduction avec la touche ENT.
8
La TNC ferme le dialogue lorsque vous avez introduit
toutes les données requises
Définir le cycle avec la fonction GOTO
8
La barre de softkeys affiche les différents groupes de
cycles
8
Dans une fenêtre auxiliaire, la TNC affiche la vue
d’ensemble des cycles
8
Avec les touches fléchées, sélectionnez le cycle
désiré ou
8
Avec CTRL + les touches fléchées (feuilleter page à
page), sélectionnez le cycle désiré ou
8
Introduisez le numéro du cycle et validez dans tous les
cas avec la touche ENT. La TNC ouvre alors le
dialogue du cycle tel que décrit précédemment
Exemple de séquences CN
7 CYCL DEF 200 PERCAGE
Q200=2
;DISTANCE D’APPROCHE
Q201=3
;PROFONDEUR
Q206=150
;AVANCE PLONGÉE PROF.
Q202=5
;PROFONDEUR DE PASSE
Q210=0
;TEMPO. EN HAUT
Q203=+0
;COORD. SURFACE PIÈCE
Q204=50
;SAUT DE BRIDE
Q211=0.25
;TEMPO. AU FOND
