276

6 Programmation: Programmer les contours

6.8 Exploitation de

fic

h

iers

DXF (option de logiciel)

6.8 Exploitation de fichiers DXF

(option de logiciel)

Application

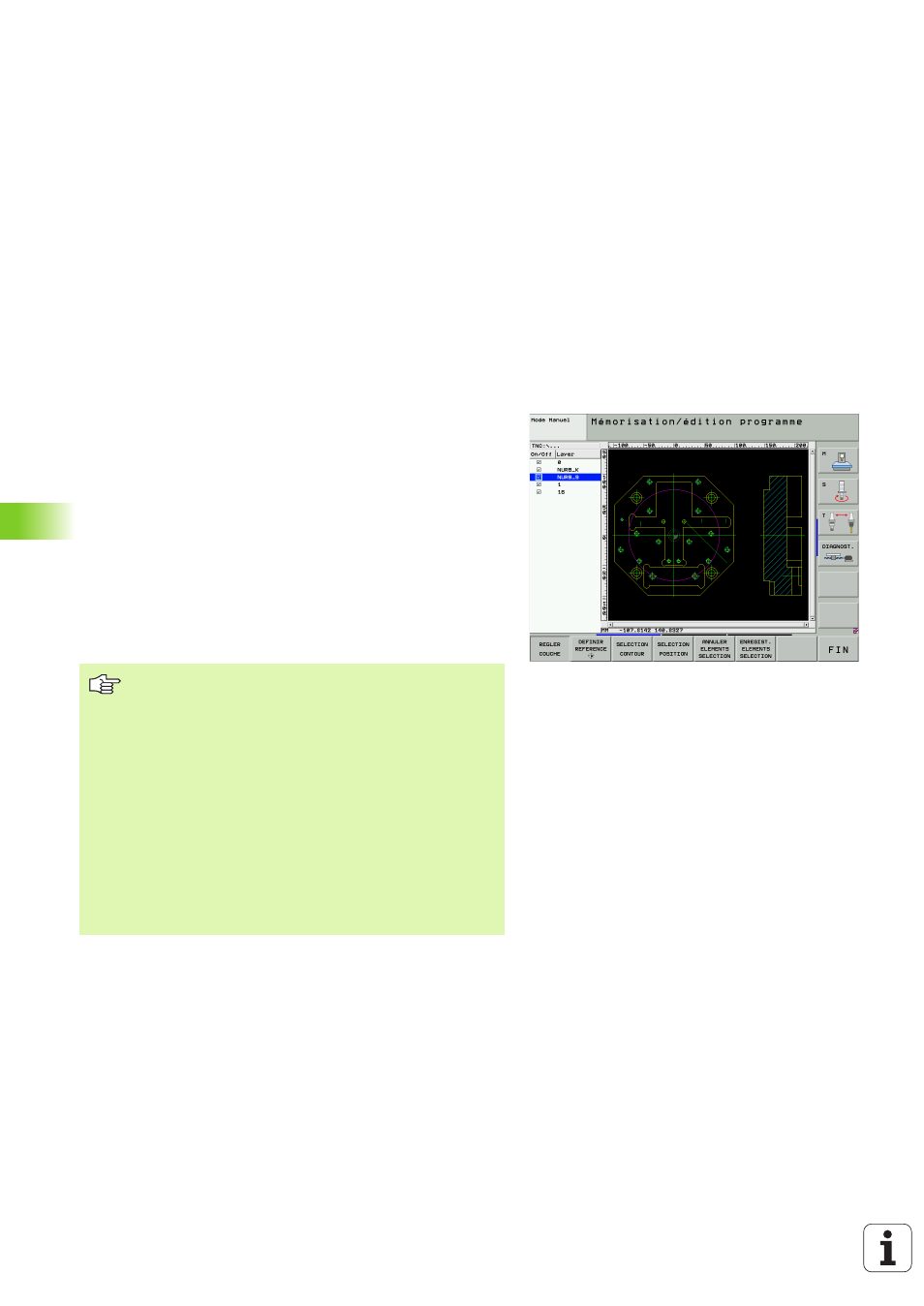

Vous pouvez ouvrir directement sur la TNC des fichiers DXF créés sur
un système CAO pour en extraire des contours ou des positions
d’usinage et enregistrer ceux-ci sous forme de programmes
conversationnels Texte clair ou de fichiers de points. Les programmes
conversationnels Texte clair obtenus en sélectionnant le contour
peuvent être également traités par d'anciennes commandes TNC
dans la mesure où les programmes de contour ne contiennent que des
séquences L et CC/CP.

Si vous traitez des fichiers DXF en mode de fonctionnement
Mémorisation/edition de programme

, la TNC génère des programmes

de contour avec l'extension .H et des fichiers de points avec
l’extension .PNT. Si vous traitez des fichiers DXF en mode de
fonctionnement smarT.NC, la TNC génère des programmes de
contour avec l'extension .HC et des fichiers de points avec l’extension
.HP

.

Le fichier DXF à traiter doit être enregistré sur le disque
dur de la TNC.

Avant l’importation dans la TNC, veiller à ce que le nom du
fichier DXF ne comporte ni espace, ni caractères spéciaux
non autorisés (cf. „Noms de fichiers” à la page 110).

Le fichier DXF à ouvrir doit comporter au moins une
couche (layer).

La TNC gère le format DXF R12 le plus répandu
(correspondant à AC1009).

Eléments DXF sélectionnables comme contour:

„

LINE (droite)

„

CIRCLE (cercle entier)

„

ARC (arc de cercle)
