iTNC 530 HEIDENHAIN 47
1
.2 Ecr
a
n et panneau de commande
1.2 Ecran et panneau de
commande
L'écran

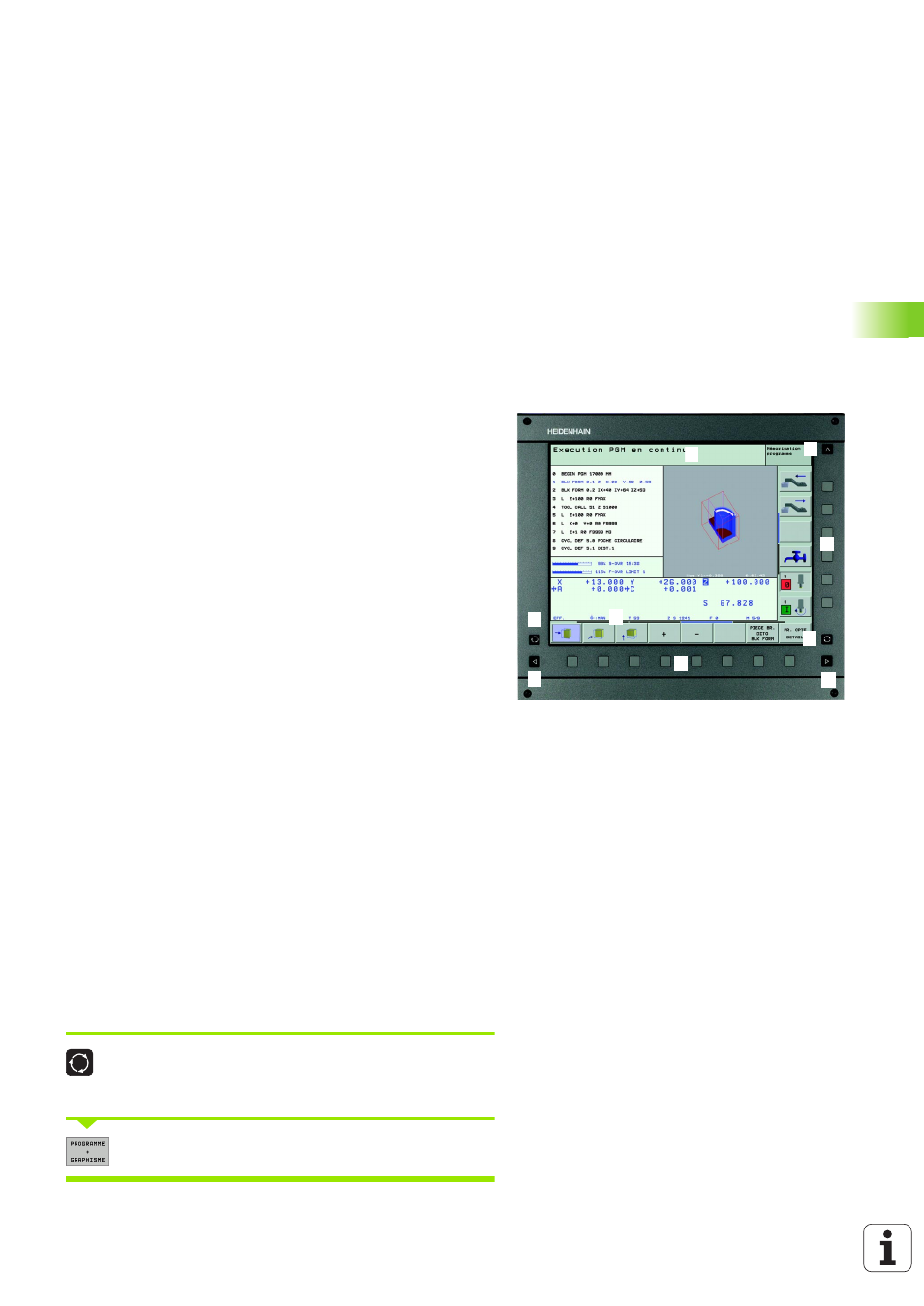

La TNC est livrée avec l'écran couleurs plat BF 150 (LCD) (cf. figure).
Définir le partage de l'écran
L'opérateur choisit le partage de l'écran: Ainsi, par exemple, la TNC
peut afficher le programme en mode Mémorisation/édition de
programme dans la fenêtre de gauche alors que la fenêtre de droite
représente simultanément un graphisme de programmation. On peut
aussi afficher l'articulation des programmes dans la fenêtre de droite
ou le programme seul à l'intérieur d'une grande fenêtre. Les fenêtres
pouvant être affichées par la TNC dépendent du mode sélectionné.
Définir le partage de l'écran:
Appuyer sur la touche de commutation de l'écran: La
barre de softkeys indique les partages possibles de
l'écran, cf. „Modes de fonctionnement”, page 49
Choisir le partage de l'écran avec la softkey
1 3
1 1
4 4
5
1 6
7
8
2
1 En-tête
Lorsque la TNC est sous tension, l'écran affiche en en-tête les
modes de fonctionnement sélectionnés: Modes Machine à
gauche et modes Programmation à droite. Le mode actuel affiché
par l'écran apparaît dans le plus grand champ d'en-tête: On y
trouve les questions de dialogue et les textes de messages
(excepté lorsque la TNC n'affiche que le graphisme).
2 Softkeys
La TNC affiche d'autres fonctions sur la ligne en bas, sur une barre
de softkeys. Vous sélectionnez ces fonctions avec les touches
situées en dessous. De petits curseurs situés directement au-
dessus de la barre de softkeys indiquent le nombre de barres de
softkeys que l'on peut sélectionner avec les touches fléchées
noires positionnées à l'extérieur. La barre de softkeys active est
mise en relief par un curseur plus clair.
3 Softkeys de sélection
4 Commutation entre les barres de softkeys
5 Définition du partage de l'écran
6 Touche de commutation de l'écran pour les modes de
fonctionnement Machine et Programmation
7 Softkeys de sélection pour le constructeur de la machine
8 Barres de softkeys pour le constructeur de la machine
