iTNC 530 HEIDENHAIN 175
4.15 Mode de f
o
nctionnement palet
te a
v
e
c usinag
e or
ienté v
e
rs l'outil

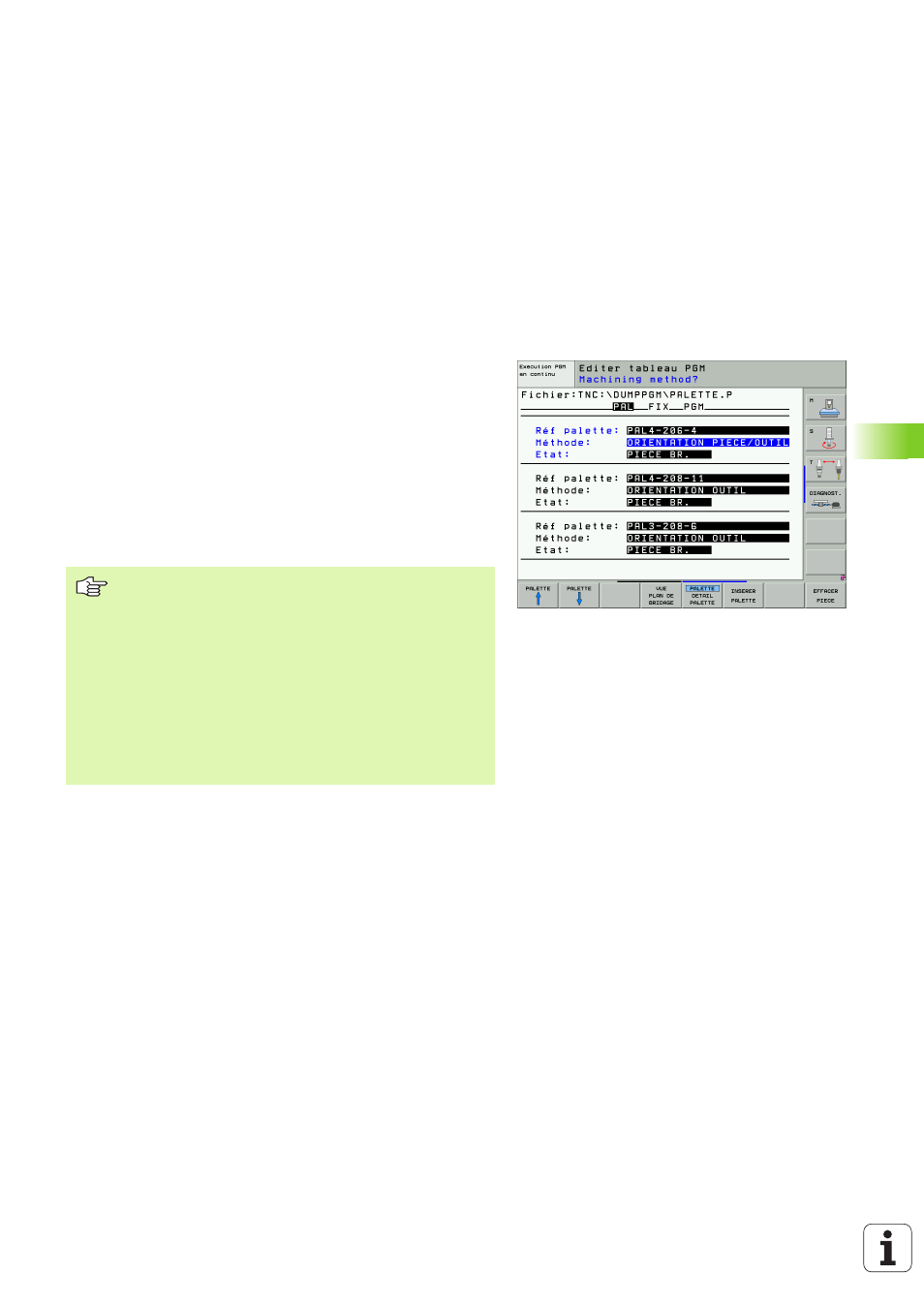

Réglage d'un fichier de palettes avec formulaire
d'introduction
Le mode palette avec usinage orienté vers l'outil ou vers la pièce
s'articule en trois plans:
„ Plan de palette PAL
„ Plan de bridage FIX
„ Plan de pièce PGM
Dans chaque plan, il est possible de commuter vers la projection des
détails. Avec la projection normale, vous pouvez définir la méthode
d'usinage ainsi que l'état concernant la palette, le bridage et la pièce.
Si vous éditez un fichier de palettes déjà existant, la commande affiche
les données actuelles. Utilisez la projection des détails pour mettre en
place le fichier de palettes.
Les différents plans du formulaire d'introduction sont accessibles au
moyen des softkeys concernées. Sur la ligne d'état et dans le
formulaire d'introduction, le plan actuel est toujours en surbrillance.
Lorsque vous commutez vers la représentation du tableau avec la
touche de partage de l'écran, le curseur se trouve sur le même plan
qu'avec la représentation du formulaire.
Organisez le fichier de palettes en fonction de la
configuration. Si vous ne disposez que d'un seul dispositif
de bridage avec plusieurs pièces, il suffit de définir un
bridage FIX avec les pièces PGM. Si une palette comporte
plusieurs dispositifs de bridage ou si le bridage est
exécuté de plusieurs côtés, vous devez définir une palette
PAL
avec les plans de bridage FIX correspondants.
Vous pouvez commuter entre la projection de palette et la
projection de formulaire à l'aide de la touche de partage de
l'écran.
L'aide graphique destinée à l'introduction de formulaire
n'est pas encore disponible.
