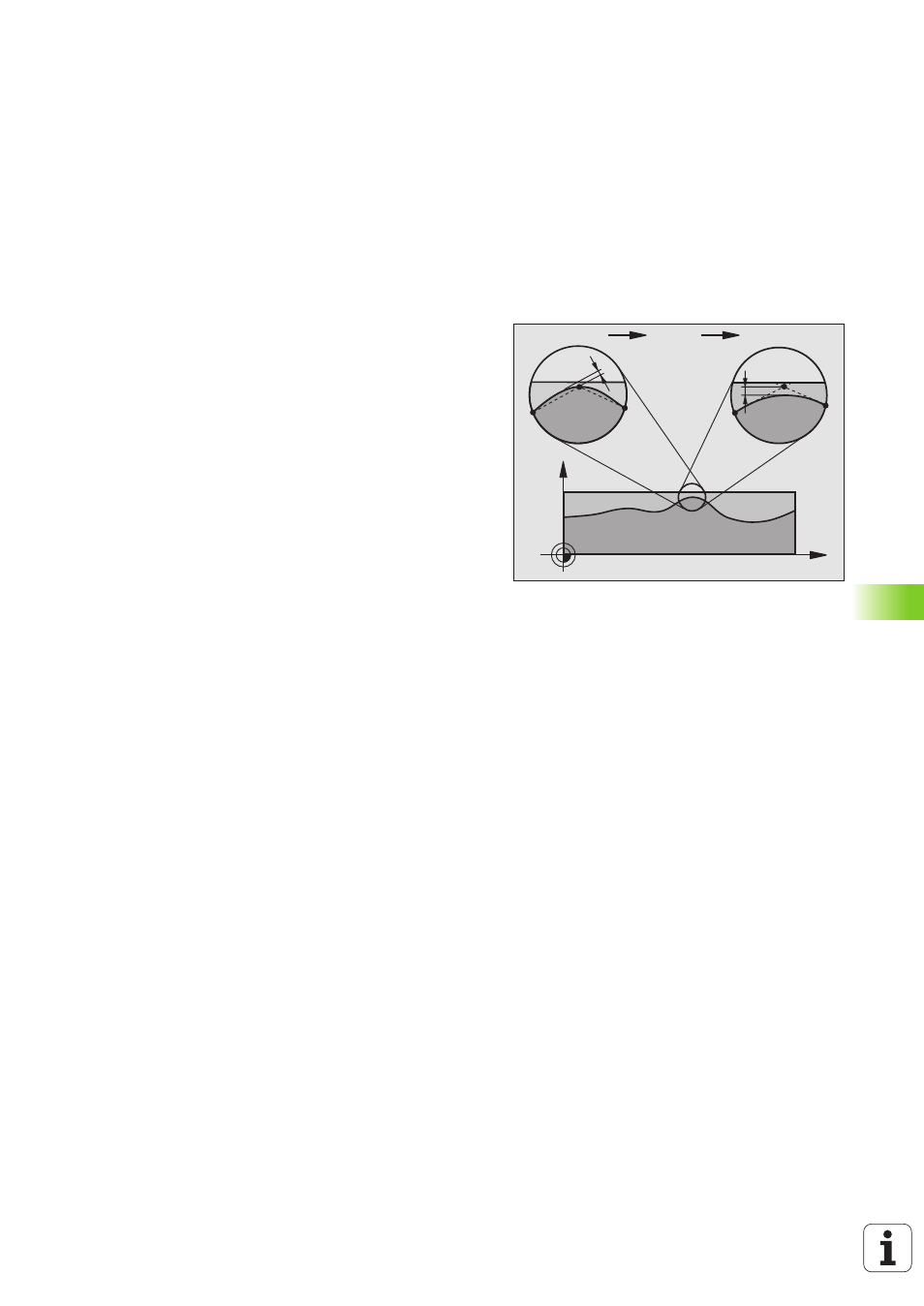

Influences lors de la définition géométrique dans le système CAO
Le principal facteur d’influence pour la création d’un programme CN
sur un support externe est l’erreur de corde S que l’on peut définir
dans le système CAO. Avec l’erreur de corde, on définit l’écart max.
entre les points du programme CN créé avec un post-processeur (PP).
Si l’erreur de corde est égale ou inférieure à la tolérance T sélectionnée
dans le cycle 32, la TNC peut alors lisser les points du contour, à
condition toutefois de ne pas limiter l’avance programmée par des
configurations machine spéciales.
Vous obtenez un lissage optimal du contour en sélectionnant la
tolérance dans le cycle 32 de manière à ce qu’elle soit comprise entre
1,1 et 2 fois la valeur de l’erreur de corde CAO.
X
Z
T
S
CAM TNC PP
