iTNC 530 HEIDENHAIN 35
4.1 Pr
incipes de base
Système de référence sur fraiseuses
Pour l’usinage d’une pièce sur une fraiseuse, vous vous référez

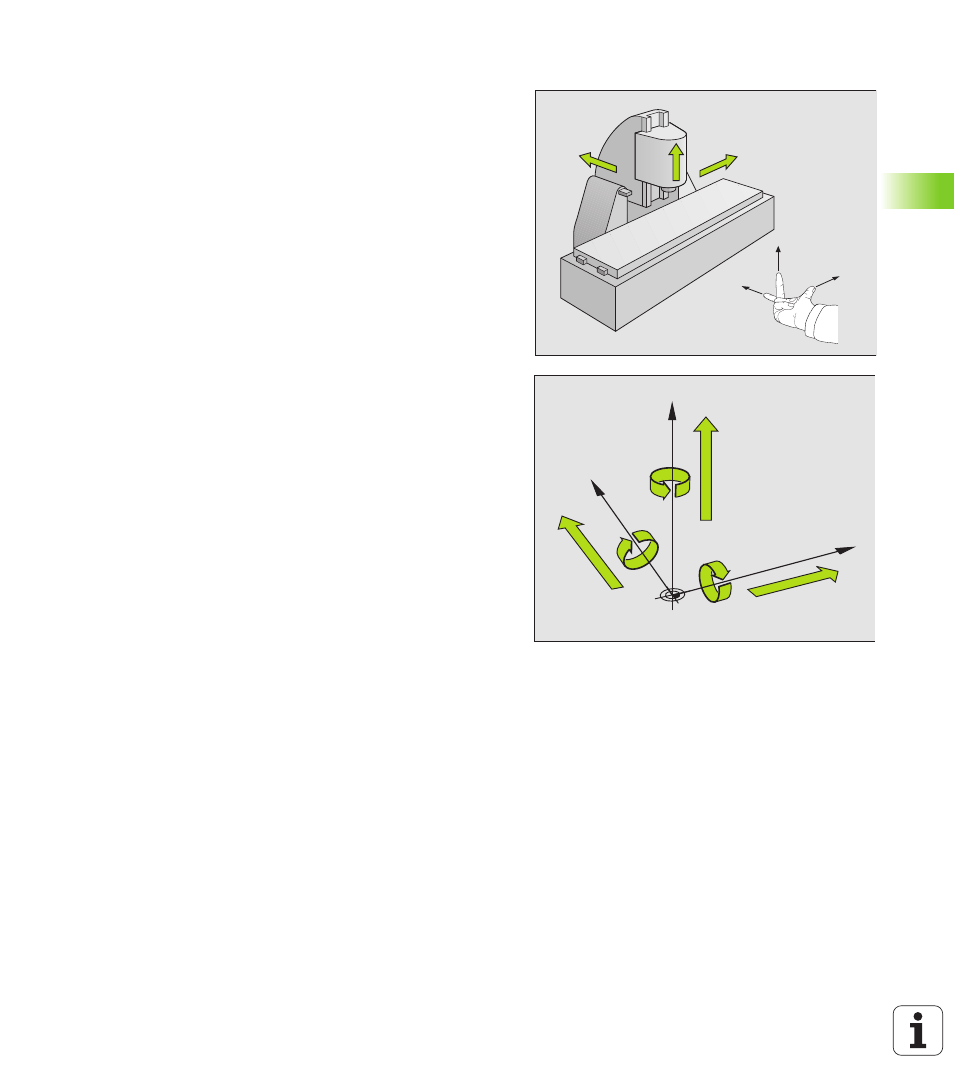

généralement au système de coordonnées cartésiennes. La figure de
droite illustre la relation entre le système de coordonnées
cartésiennes et les axes de la machine. La règle des trois doigts de la
main droite est un moyen mnémotechnique: Si le majeur est dirigé
dans le sens de l’axe d’outil, de la pièce vers l’outil, il indique alors le
sens Z+; le pouce indique le sens X+ et l’index, le sens Y+.
L'iTNC 530 peut commander jusqu'à 9 axes. Outres les axes
principaux X, Y et Z, on a également les axes auxiliaires U, V et W qui
leur sont parallèles. Les axes rotatifs sont les axes A, B et C. La figure
en bas, à droite illustre la relation entre les axes auxiliaires ou axes
rotatifs et les axes principaux.
+X
+Y
+Z
+X
+Z +Y
W+
C+
B+
V+ A+
U+
Y
X
Z
