iTNC 530 HEIDENHAIN 301
8.6 Cy
cles SL
CONTOUR (cycle 14)
Dans le cycle 14 CONTOUR, listez tous les sous-programmes qui
doivent être superposés pour former un contour entier.
U U U U Numéros de label pour contour : Introduire tous les
numéros de label des différents sous-programmes
qui doivent être superposés pour former un contour.
Valider chaque numéro avec la touche ENT et achever
l'introduction avec la touche FIN.

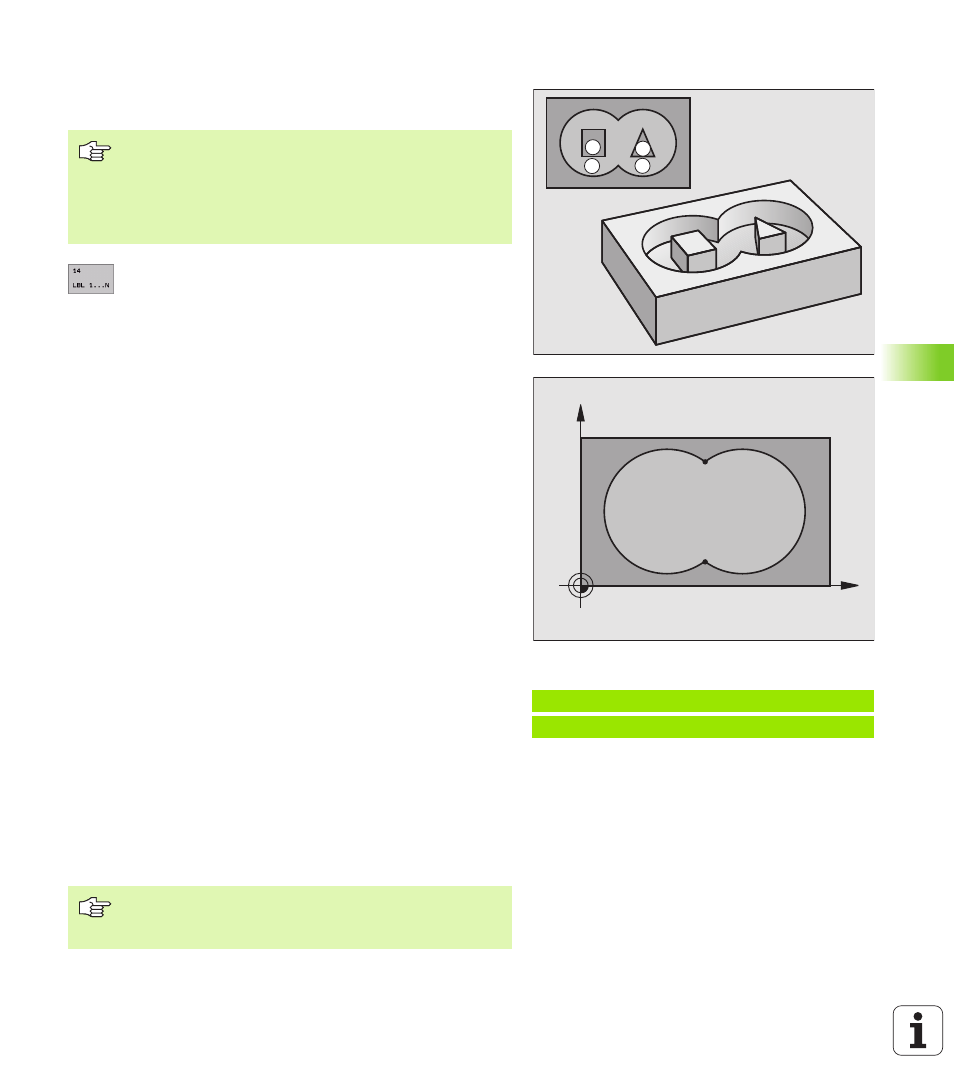

Contours superposés
Afin de former un nouveau contour, vous pouvez superposer poches
et îlots. De cette manière, vous pouvez agrandir la surface d'une
poche par superposition d'une autre poche ou réduire un îlot.
Sous-programmes Poches superposées
Les poches A et B sont superposées.
Exemple: Séquences CN
12 CYCL DEF 14.0 CONTOUR
13 CYCL DEF 14.1 LABEL CONTOUR 1/2/3/4
A
C D
B
X
Y
A B
S
1
S
2
Remarques avant que vous ne programmiez
Le cycle 14 est actif avec DEF, c'est-à-dire qu'il est actif
dès qu'il a été défini dans le programme.
Vous pouvez lister jusqu'à 12 sous-programmes (contours
partiels) dans le cycle 14
Les exemples de programmation suivants correspondent
à des sous-programmes de contour appelés par le cycle 14
CONTOUR dans un programme principal.
