TARAUDAGE avec mandrin de compensation
(cycle 2)
1 L'outil se déplace en une passe à la profondeur de perçage
2 Le sens de rotation de la broche est ensuite inversé et l’outil est
rétracté à la position initiale après temporisation
3 A la position initiale, le sens de rotation est à nouveau inversé
U U U U Distance d'approche 1 (en incrémental): Distance
entre la pointe de l'outil (position initiale) et la surface
de la pièce; valeur de référence: 4x pas de vis
U U U U Profondeur de perçage 2 (profondeur du filet, en
incrémental): Distance entre la surface de la pièce et
la fin du filet
U U U U Temporisation en secondes : Introduire une valeur
comprise entre 0 et 0,5 seconde afin d'éviter que
l'outil ne se coince lors de son retrait
U U U U Avance F : Vitesse de déplacement de l'outil lors du
taraudage
Calcul de l'avance: F = S x p
Dégagement en cas d'interruption du programme
Si vous appuyez sur la touche stop externe pendant le taraudage, la
TNC affiche une softkey vous permettant de dégager l'outil.

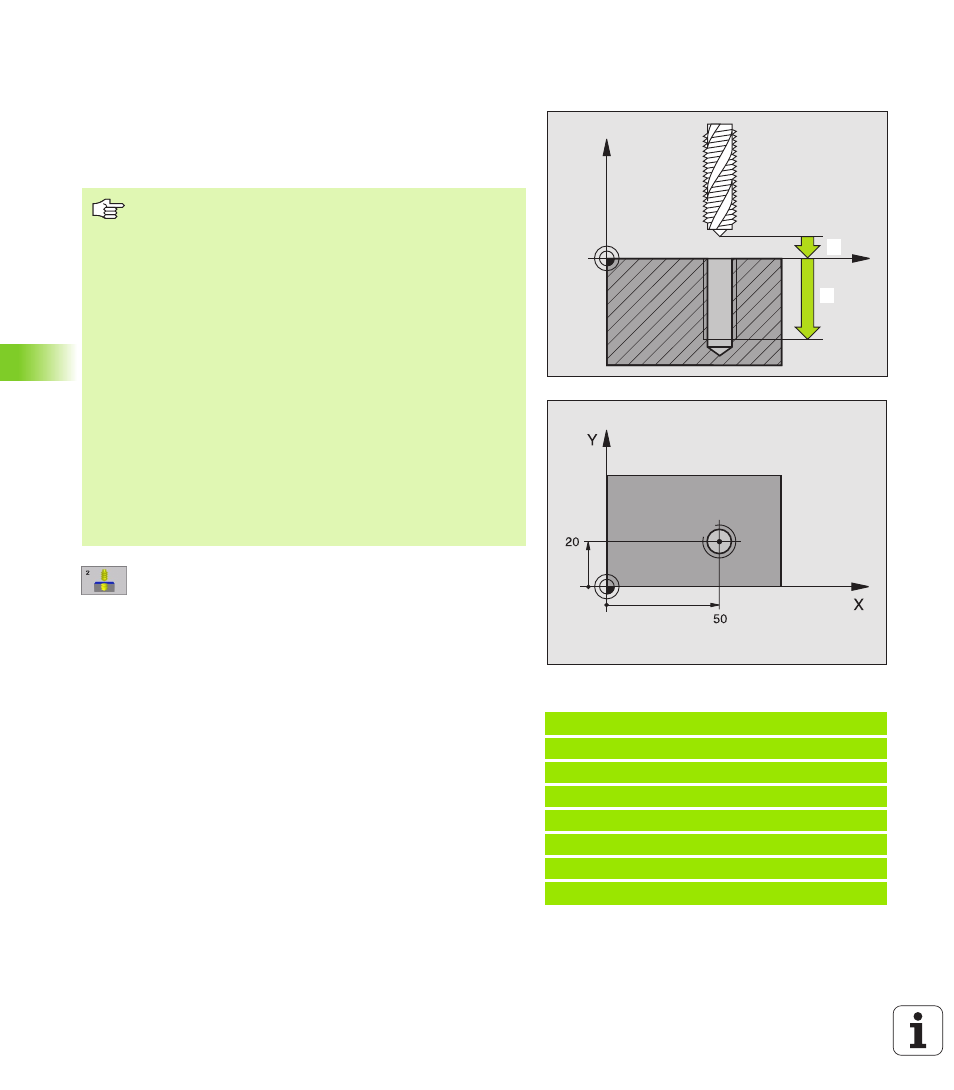

Exemple: Séquences CN
24 L Z+100 R0 FMAX
25 CYCL DEF 2.0 TARAUDAGE
26 CYCL DEF 2,1 DIST 3
27 CYCL DEF 2,2 PROF. -20
28 CYCL DEF 2,3 TEMPO. 0,4
29 CYCL DEF 2,4 F100
30 L X+50 Y+20 FMAX M3
31 L Z+3 FMAX M99
X
Z
111
2
Remarques avant que vous ne programmiez
Programmer la séquence de positionnement du point initial
(centre du trou) dans le plan d’usinage avec correction de
rayon R0.
Programmer la séquence de positionnement du point initial
dans l’axe de broche (distance d'approche au-dessus de la
surface de la pièce).
Le signe du paramètre de cycle Profondeur détermine le
sens de l’usinage. Si vous programmez Profondeur = 0, la
TNC n'exécutera pas le cycle.
L'outil doit être serré dans un mandrin de serrage permettant
une correction de longueur. Le mandrin sert à compenser les
tolérances d'avance et de vitesse de rotation en cours
d'usinage.
Pendant l'exécution du cycle, le potentiomètre de broche
est inactif. Le potentiomètre d'avance est encore
partiellement actif (définition par le constructeur de la
machine; consulter le manuel de la machine).
Pour le taraudage à droite, activer la broche avec M3, et à
gauche, avec M4.
F: Avance (en mm/min.)
S: Vitesse de rotation broche (tours/min.)
p: Pas de vis (mm)
