8.3 Cy
cles de perçag
e, tar
a
udag
e
et fr
aisag
e
de filets

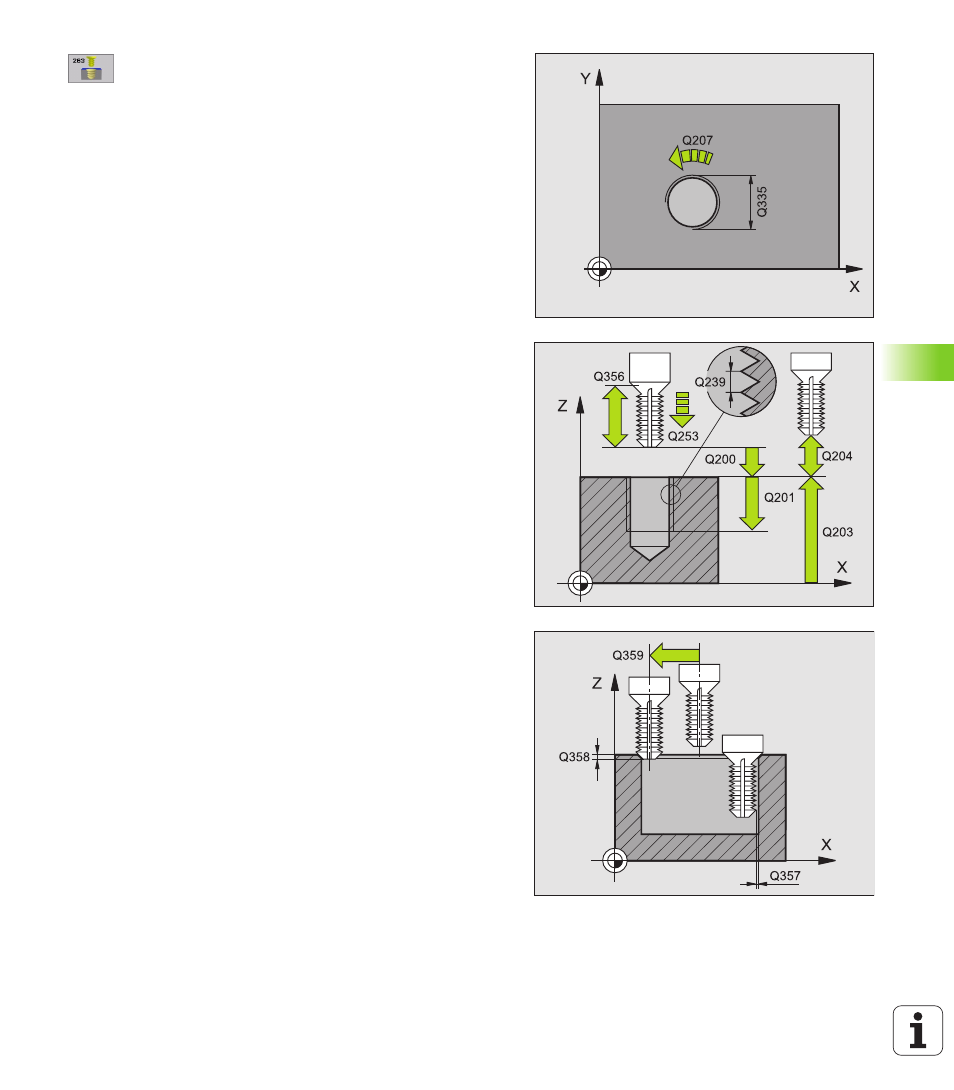

U U U U Diamètre nominal Q335: Diamètre nominal du filet
U U U U Pas de vis Q239: Pas de la vis. Le signe détermine le
sens du filet vers la droite ou vers la gauche:
+= filet à droite
– = filet à gauche
U U U U Profondeur de filetage Q201 (en incrémental):
Distance entre la surface de la pièce et le creux du
filet
U U U U Profondeur de plongée Q356: (en incrémental):
Distance entre la surface de la pièce et la pointe de
l'outil
U U U U Avance de pré-positionnement Q253: Vitesse de
déplacement de l'outil lors de la plongée dans la pièce
ou lors de sa sortie de la pièce, en mm/min.
U U U U Mode fraisage Q351: Type de fraisage avec M03
+1 = fraisage en avalant
–1 = fraisage en opposition
U U U U Distance d'approche Q200 (en incrémental): Distance
entre la pointe de l'outil et la surface de la pièce
U U U U Distance d'approche latérale Q357 (en
incrémental): Distance entre la dent de l'outil et la
paroi du trou
U U U U Profondeur pour chanfrein Q358 (en incrémental):
Distance entre la surface de la pièce et la pointe de
l'outil lors de la plongée pour chanfrein
U U U U Décalage jusqu'au chanfrein Q359 (en incrémental):
Distance correspondant au décalage de l'outil à partir
du centre du trou
