4.13 Mode de f
onctionnement palet
te a
v
e
c usinag
e or
ienté v
e
rs l'outil
Sélectionner un fichier de palettes
U U U U En mode Mémorisation/édition de programme ou Exécution de
programme, sélectionner le gestionnaire de fichiers: Appuyer sur la
touche PGM MGT.
U U U U Afficher les fichiers de type .P: Appuyer sur la softkey SELECT.
TYPE puis sur la softkey AFFICHER .P.
U U U U Sélectionner le tableau de palettes à l’aide des touches fléchées ou
introduire le nom d’un nouveau tableau
U U U U Valider la sélection avec la touche ENT

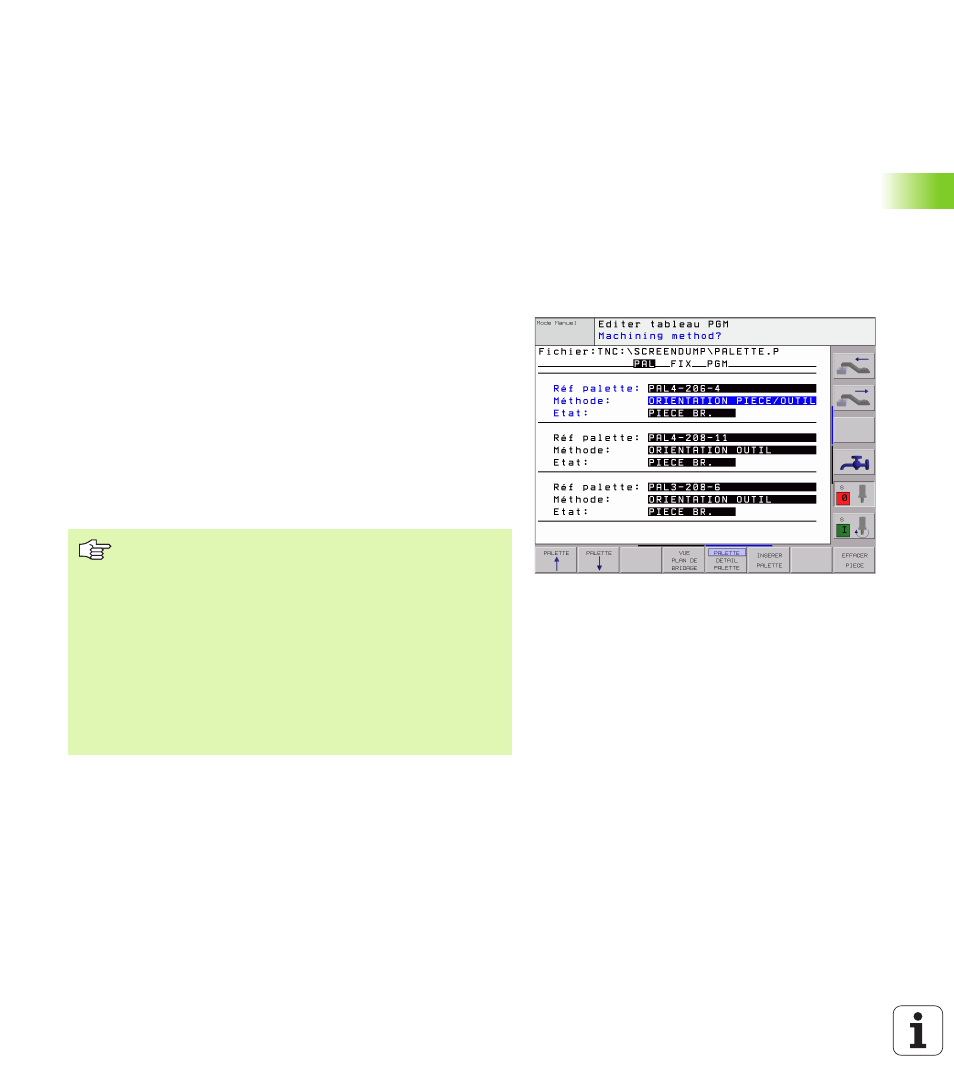

Réglages d'un fichier de palette avec formulaire
d'introduction
Le mode palette avec usinage orienté vers l'outil ou vers la pièce
s'articule en trois plans:
n Plan de palette PAL
n Plan de serrage FIX
n Plan de pièce PGM
Dans chaque plan, il est possible de commuter vers la projection des
détails. Avec la projection normale, vous pouvez définir la méthode
d'usinage ainsi que l'état concernant la palette, le serrage et la pièce.
Si vous éditez un fichier de palette déjà existant, la commande affiche
les données actuelles. Utilisez la projection des détails pour mettre en
place le fichier de palette.
Les différents plans du formulaire d'introduction sont accessibles au
moyen des softkeys concernées. Sur la ligne d'état et dans le
formulaire d'introduction, le plan actuel est toujours en surbrillance.
Lorsque vous commutez vers la représentation du tableau avec la
touche de partage de l'écran, le curseur se trouve sur le même plan
qu'avec la représentation du formulaire.
Organisez le fichier de palette en fonction de la
configuration. Si vous ne disposez que d'un seul dispositif
de serrage avec plusieurs pièces, il suffit de définir un
serrage FIX avec les pièces PGM. Si une palette comporte
plusieurs dispositifs de serrage ou si le serrage est
exécuté de plusieurs côtés, vous devez définir une palette
PAL
avec les plans de serrage FIX correspondants.
Vous pouvez commuter entre la projection de palette et la
projection de formulaire à l'aide de la touche de partage de
l'écran.
L'aide graphique destinée à l'introduction de formulaire
n'est pas encore disponible.
