154 6 Programmation: Programmer les contours
6.4 Cont
our
nag
e
s – Coor
données car
tésiennes

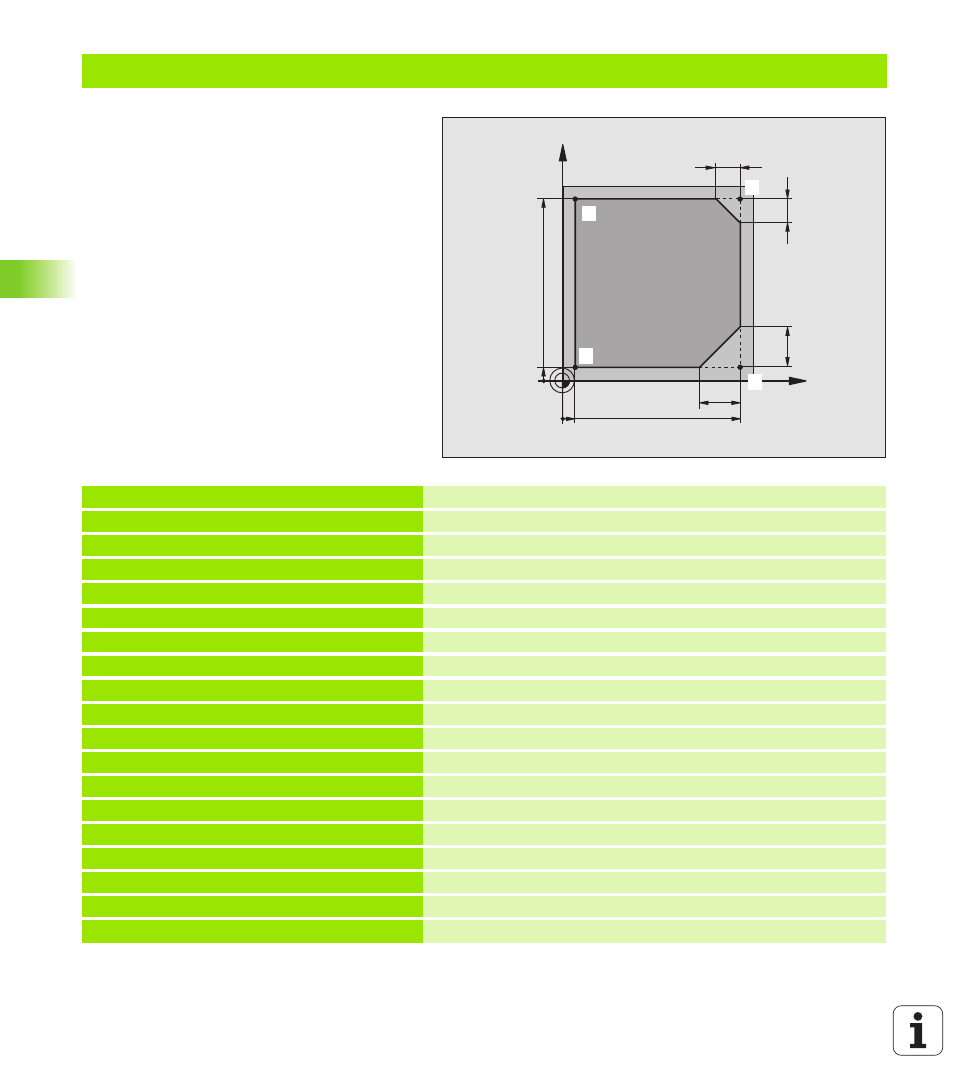

Exemple: Déplacement linéaire et chanfreins en coordonnées cartésiennes
0 BEGIN PGM LINEAIRE MM
1 BLK FORM 0.1 Z X+0 Y+0 Z-20 Définition de la pièce brute pour simulation graphique de l’usinage
2 BLK FORM 0.2 X+100 Y+100 Z+0
3 TOOL DEF 1 L+0 R+10 Définition d’outil dans le programme
4 TOOL CALL 1 Z S4000 Appel d’outil avec axe de broche et vitesse de rotation broche
5 L Z+250 R0 FMAX Dégager l’outil dans l’axe de broche en avance rapide FMAX
6 L X-10 Y-10 R0 FMAX Pré-positionner l’outil
7 L Z-5 R0 F1000 M3 Aller à la profondeur d’usinage avec avance F = 1000 mm/min.
8 APPR LT X+5 X+5 LEN10 RL F300 Aborder le contour au point 1 sur une droite avec
raccordement tangentiel
9 L Y+95 Aborder le point 2
10 L X+95 Point 3: Première droite pour angle 3
11 CHF 10 Programmer un chanfrein de longueur 10 mm
12 L Y+5 Point 4: Deuxième droite pour angle 3, première droite pour angle 4
13 CHF 20 Programmer un chanfrein de longueur 20 mm
14 L X+5 Aborder le dernier point 1 du contour, deuxième droite pour angle 4
15 DEP LT LEN10 F1000 Quitter le contour sur une droite avec raccordement tangentiel
16 L Z+250 R0 FMAX M2 Dégager l’outil, fin du programme
17 END PGM LINEAIRE MM
X
Y
95 5
95
5
10
10
20
20
1 1
1 2
1 3
4
