iTNC 530 HEIDENHAIN 211
8.1 T
ra
v
ailler a
v
e
c les c
y
cles

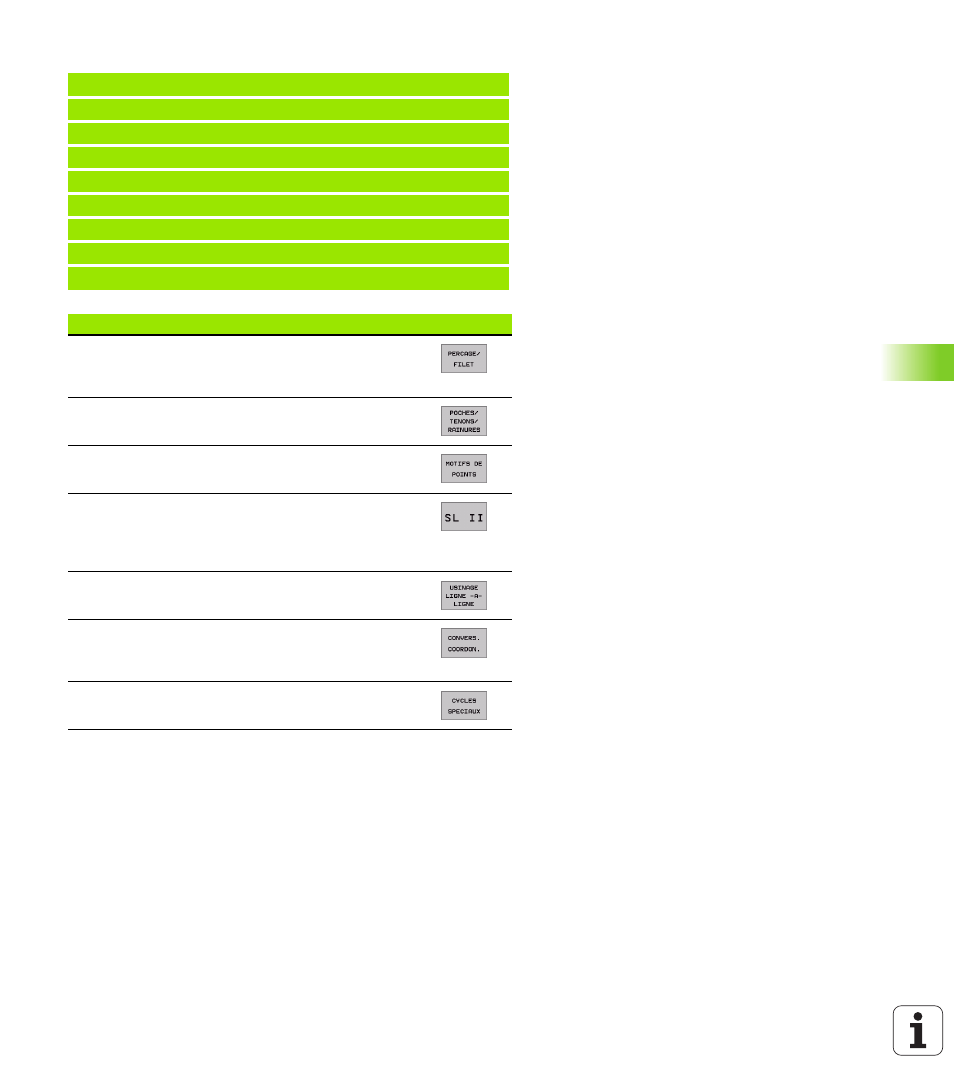

Exemple de séquences CN
7 CYCL DEF 200 PERCAGE
Q200=2 ;DISTANCE D'APPROCHE
Q201=3 ;PROFONDEUR
Q206=150 ;AVANCE PLONGÉE PROF.
Q202=5 ;PROFONDEUR DE PASSE
Q210=0 ;TEMPO. EN HAUT
Q203=+0 ;COORD. SURFACE PIÈCE
Q204=50 ;SAUT DE BRIDE
Q211=0.25 ;TEMPO. AU FOND
Groupe de cycles Softkey
Cycles perçage profond, alésage à l'alésoir, alésage à
l'outil, contre-perçage, taraudage, filetage et fraisage
de filets
Cycles de fraisage de poches, tenons et rainures
Cycles d'usinage de motifs de points réguliers, ex.
cercle de trous ou surface de trous
Cycles SL (Subcontur-List) pour l'usinage parallèle à
l'axe de contours complexes composés de plusieurs
segments de contour superposés, interpolation du
corps d'un cylindre
Cycles d’usinage ligne à ligne de surfaces planes ou
gauchies
Cycles de conversion de coordonnées: les contours
peuvent subir un décalage du point zéro, une rotation,
être usinés en image miroir, agrandis ou réduits
Cycles spéciaux: temporisation, appel de programme,
orientation broche, tolérance
