iTNC 530 HEIDENHAIN 345
8.9 Cy
cles de con
v
ersion de coor
données

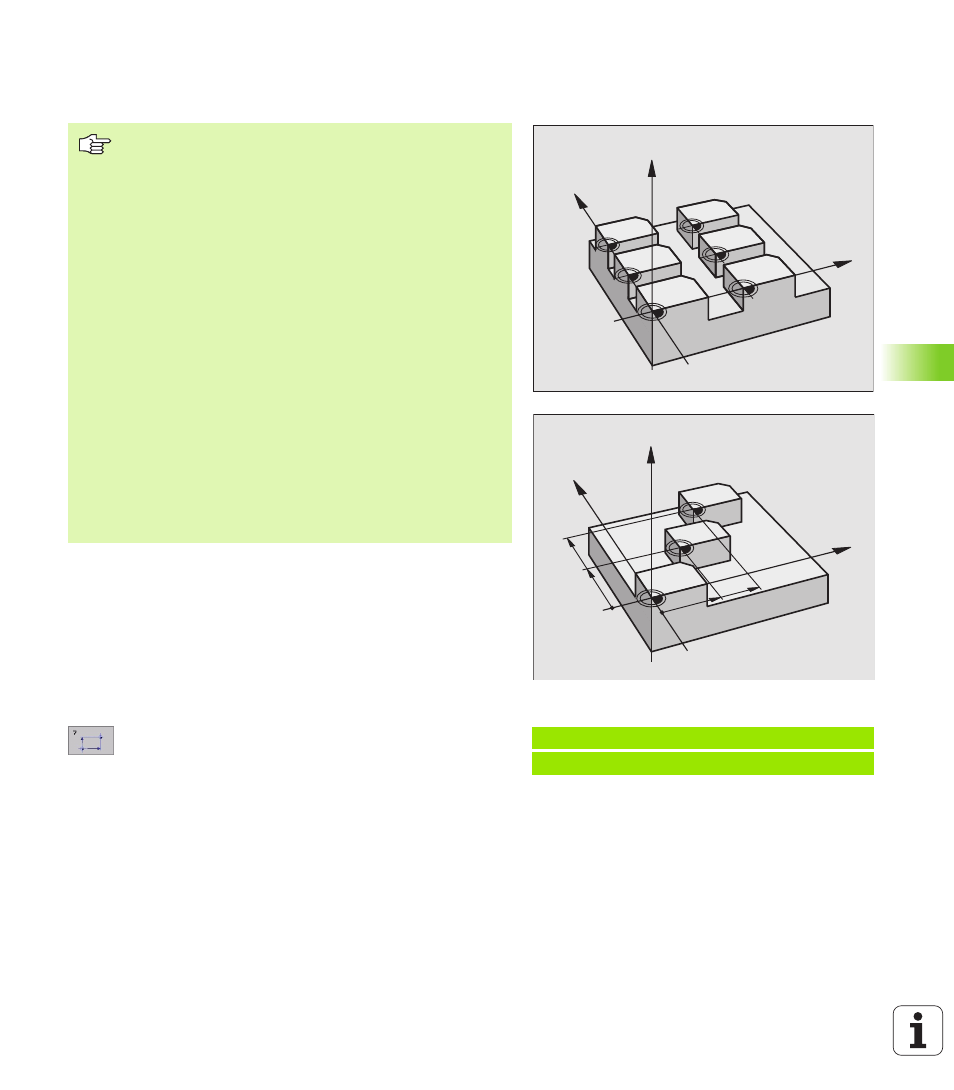

Décalage du POINT ZERO avec tableaux de
points zéro (cycle 7)
Utilisation
Vous utilisez les tableaux de points zéro, par exemple
n pour des opérations d’usinage répétitives à diverses positions de la
pièce ou
n pour une utilisation fréquente du même décalage de point zéro.
A l’intérieur d’un même programme, vous pouvez programmer les
points zéro soit directement dans la définition du cycle, soit en les
appelant dans un tableau de points zéro.
U U U U Décalage : Introduire le numéro du point zéro
provenant du tableau de points zéro ou un paramètre
Q; si vous introduisez un paramètre Q, la TNC active
le numéro du point zéro inscrit dans ce paramètre Q
Annulation
n Appeler dans le tableau de points zéro un décalage ayant pour
coordonnées X=0; Y=0 etc.
n
Appeler un décalage ayant pour coordonnées X=0; Y=0 etc.
directement avec la définition du cycle
Sélectionner le tableau de points zéro dans le programme CN
La fonction SEL TABLE vous permet de sélectionner le tableau de
points zéro dans lequel la TNC prélève les points zéro:
Exemple: Séquences CN
77 CYCL DEF 7.0 POINT ZÉRO
78 CYCL DEF 7.1 #5
N 0
N
2
N 4
N
1
N 3
N
5
Z
X
Y
Z
X
Y
X
Y
X
Y
N 0
N 2
N 1
1
2
1
2
Si vous vous servez des décalages de point zéro en liaison
avec les tableaux de points zéro, utilisez dans ce cas la
fonction SEL TABLE pour activer à partir du programme
CN le tableau de points zéro désiré.
Si vous travaillez sans SEL-TABLE, vous devez alors
activer le tableau de points zéro désiré avant d'exécuter le
test ou le déroulement du programme (ceci est également
valable pour le graphisme de programmation):
n
Pour le test du programme, sélectionner le tableau
désiré en mode Test de programme et à partir du
gestionnaire de fichiers: Tableau avec état S
n
Pour le déroulement du programme, sélectionner le
tableau désiré dans un mode de fonctionnement
Exécution de programme et à partir du gestionnaire de
fichiers: Tableau avec état M
Les points zéro des tableaux de points zéro peuvent se
référer au point de référence actuel ou au point zéro
machine (dépend du paramètre-machine 7475)
Les valeurs de coordonnées des tableaux de points zéro
ne sont actives qu’en valeur absolue.
Vous ne pouvez insérer de nouvelles lignes qu'en fin de
tableau.
