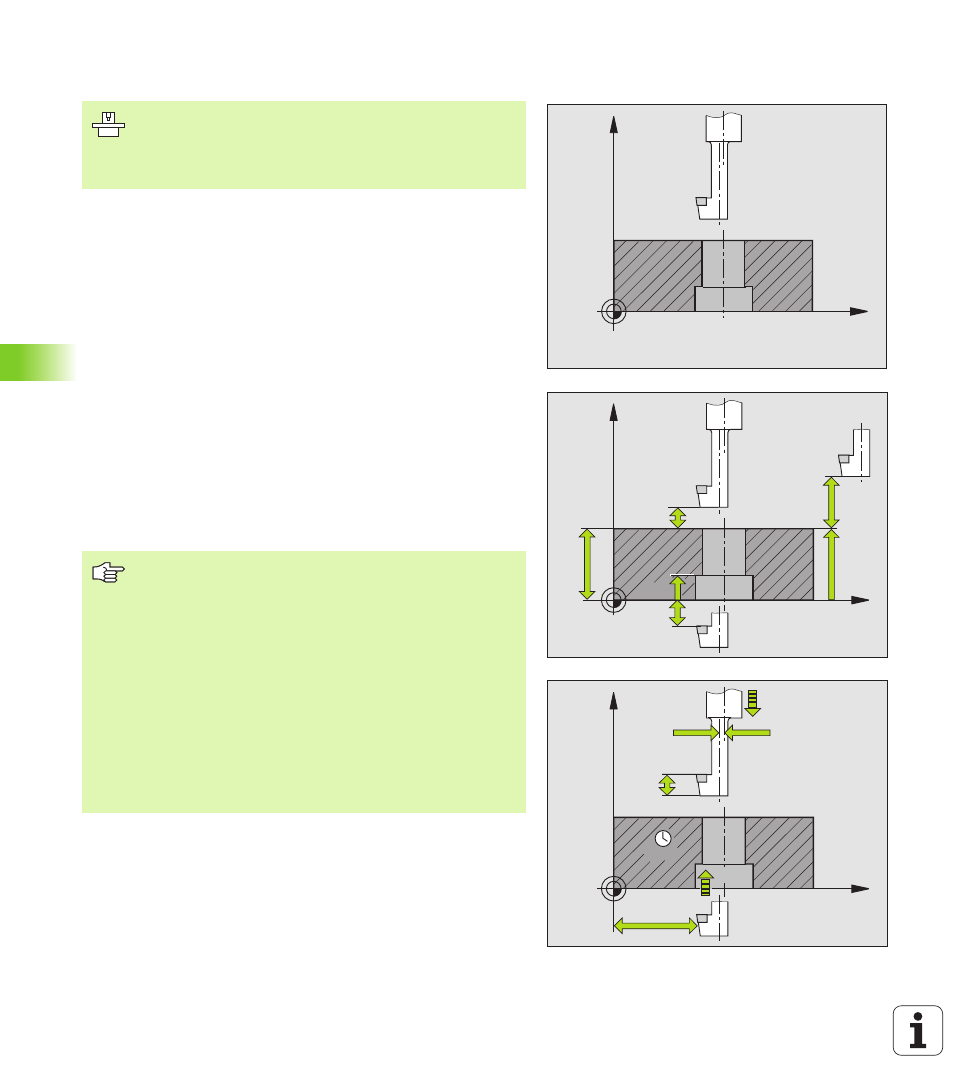

CONTRE PERCAGE (cycle 204)
Ce cycle vous permet de réaliser des perçages situés sur la face
inférieure de la pièce.
1
La TNC positionne l'outil dans l'axe de broche en avance rapide
FMAX, à la distance d'approche, au-dessus de la surface de la
pièce
2
Puis la TNC effectue une rotation broche à la position 0° et décale
l'outil de la valeur de la cote excentrique
3
Puis, l'outil plonge suivant l'avance de pré-positionnement dans le
trou ébauché jusqu'à ce que la dent se trouve à la distance
d'approche au-dessous de l'arête inférieure de la pièce
4
Ensuite, la TNC déplace à nouveau l'outil au centre du trou, met en
route la broche et le cas échéant, l'arrosage, puis déplace l'outil
suivant l'avance de plongée à la profondeur de plongée
5
Si celle-ci a été introduite, l'outil effectue une temporisation au
fond du trou, puis ressort du trou, effectue une orientation broche
et se décale à nouveau de la valeur de la cote excentrique
6
Pour terminer, la TNC rétracte l'outil suivant l'avance der pré-
positionnement à la distance d'approche puis, de là, avec FMAX et
– si celui-ci est programmé – au saut de bride.
X
Z
X
Z
Q250
Q203
Q204
Q249
Q200
Q200
X
Z
Q255
Q254
Q214
Q252
Q253
Q251
La machine et la TNC doivent avoir été préparées par le
constructeur de la machine.
Le cycle ne travaille qu'avec des outils pour usinage en
tirant.
Remarques avant que vous ne programmiez
Programmer la séquence de positionnement du point
initial (centre du trou) dans le plan d’usinage avec
correction de rayon R0.
Le signe du paramètre de cycle Profondeur détermine le
sens de l’usinage pour la plongée. Attention: Signe positif:
plongée dans le sens de l'axe de broche positif.
Introduire la longueur d'outil de manière à ce que ce soit
l'arête inférieure de l'outil qui soit prise en compte et non
la dent.
Pour le calcul du point initial du contre perçage, la TNC
prend en compte la longueur de la dent de l'outil et
l'épaisseur de la matière.
