iTNC 530 HEIDENHAIN 465
12.8 Représent
e
r la pièce br
ut
e dans la z
one de tr
a
v
ail
12.8 Représenter la pièce brute
dans la zone de travail
Utilisation

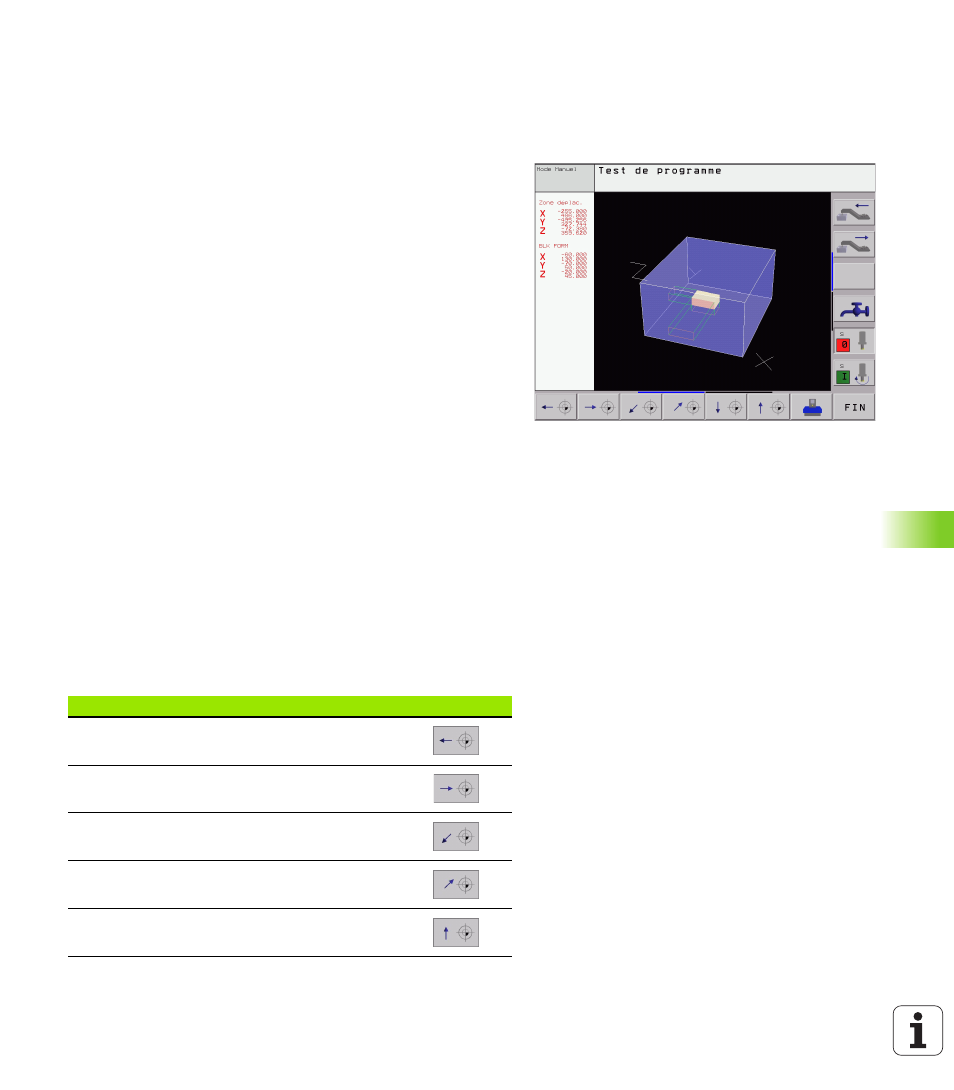

En mode Test de programme, vous pouvez contrôler graphiquement
la position de la pièce brute dans la zone de travail de la machine et
activer la surveillance de la zone de travail en mode Test de programme:
Pour cela, appuyez sur la softkey PIECE BR. DANS ZONE TRAVAIL.
La TNC représente un parallélépipède pour la zone de travail; ses
dimensions sont indiquées dans la fenêtre „zone de déplacement“. La
TNC prélève dans les paramètres-machine les cotes de la zone de
travail active. Dans la mesure où la zone de déplacement est définie
dans le système de référence de la machine, le point zéro du
parallélépipède coïncide avec le point zéro machine. Vous pouvez faire
apparaître la position du point zéro machine dans le parallélépipède en
appuyant sur la softkey M91 (2ème barre de softkeys).
Un autre parallélépipède () représente la pièce brute dont les
dimensions () sont prélevées par la TNC dans la définition de la pièce
brute à l'intérieur du programme sélectionné. Le parallélépipède de la
pièce brute définit le système de coordonnées de programmation
dont le point zéro est situé à l'intérieur du parallélépipède. Vous
pouvez faire apparaître la position du point zéro dans le parallélépipède
en appuyant sur la softkey „Afficher point zéro pièce“ (2ème barre de
softkeys).
L'endroit où se trouve la pièce brute à l'intérieur de la zone de travail
est normalement sans importance pour le test du programme.
Toutefois, lorsque vous testez des programmes qui contiennent des
déplacements avec M91 ou M92, vous devez décaler
„graphiquement“ la pièce brute de manière à ne pas endommager les
contours. Pour cela, utilisez les softkeys du tableau de droite.
Par ailleurs, vous pouvez également activer la surveillance de la zone
de travail pour le mode Test de programme si vous désirez tester le
programme avec le point de référence actuel et les zones de
déplacements actives (cf. tableau suivant, dernière ligne).
Fonction Softkey
Décaler la pièce brute vers la gauche
Décaler la pièce brute vers la droite
Décaler la pièce brute vers l'avant
Décaler la pièce brute vers l'arrière
Décaler la pièce brute vers le haut
