210 8 Programmation: Cycles
8.1 T
ra
v
ailler a
v
e
c les c
y
cles
8.1 Travailler avec les cycles
Les opérations d'usinage répétitives comprenant plusieurs phases
d'usinage sont mémorisées dans la TNC sous forme de cycles. Il en
va de même pour les conversions de coordonnées et certaines
fonctions spéciales (cf. tableau à la page suivante).
Les cycles d'usinage portant un numéro à partir de 200 utilisent les
paramètres Q comme paramètres de transfert. Les paramètres de
même fonction que la TNC utilise dans différents cycles portent
toujours le même numéro: Ainsi, par exemple, Q200 correspond
toujours à la distance d'approche, Q202 à la profondeur de passe, etc.

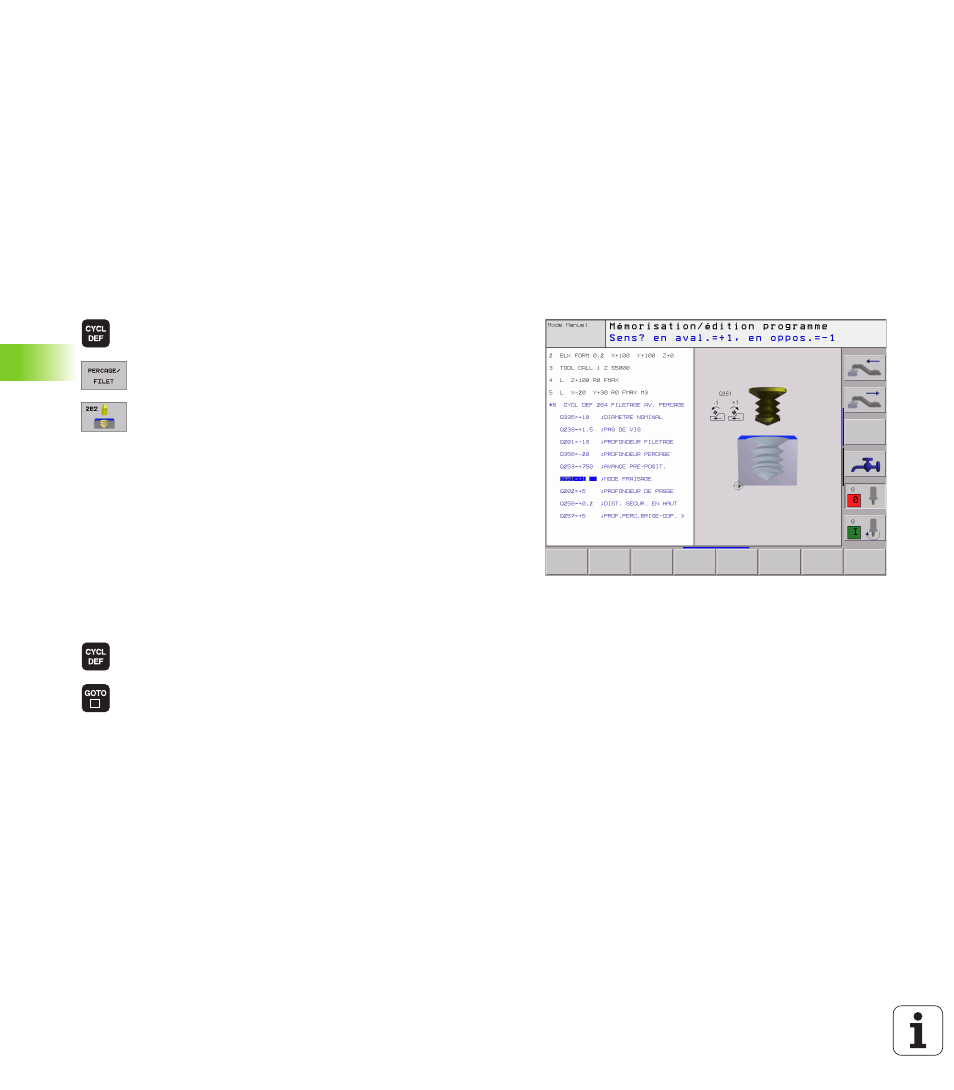

Définir le cycle avec les softkeys
U U U U La barre de softkeys affiche les différents groupes de
cycles
U U U U Sélectionner le groupe de cycles, par exemple, les
cycles de perçage
U U U U Sélectionner le cycle, par exemple FILETAGE. La TNC
ouvre un dialogue et réclame toutes les données
d’introduction requises; en même temps, la TNC
affiche dans la moitié droite de l'écran un graphisme
dans lequel le paramètre à introduire est en
surbrillance
U U U U Introduisez tous les paramètres réclamés par la TNC
et validez chaque introduction avec la touche ENT.
U U U U La TNC ferme le dialogue lorsque vous avez introduit
toutes les données requises
Définir le cycle avec la fonction GOTO
U U U U La barre de softkeys affiche les différents groupes de
cycles
U U U U Dans une fenêtre, la TNC affiche le sommaire des
cycles. A l'aide des touches fléchées, sélectionnez le
cycle désiré ou introduisez le numéro du cycle, puis
validez dans chaque cas avec la touche ENT. La TNC
ouvre alors le dialogue du cycle tel que décrit
précédemment
