430 11 Test de programme et exécution de programme
1
1
.1 Gr
aphismes

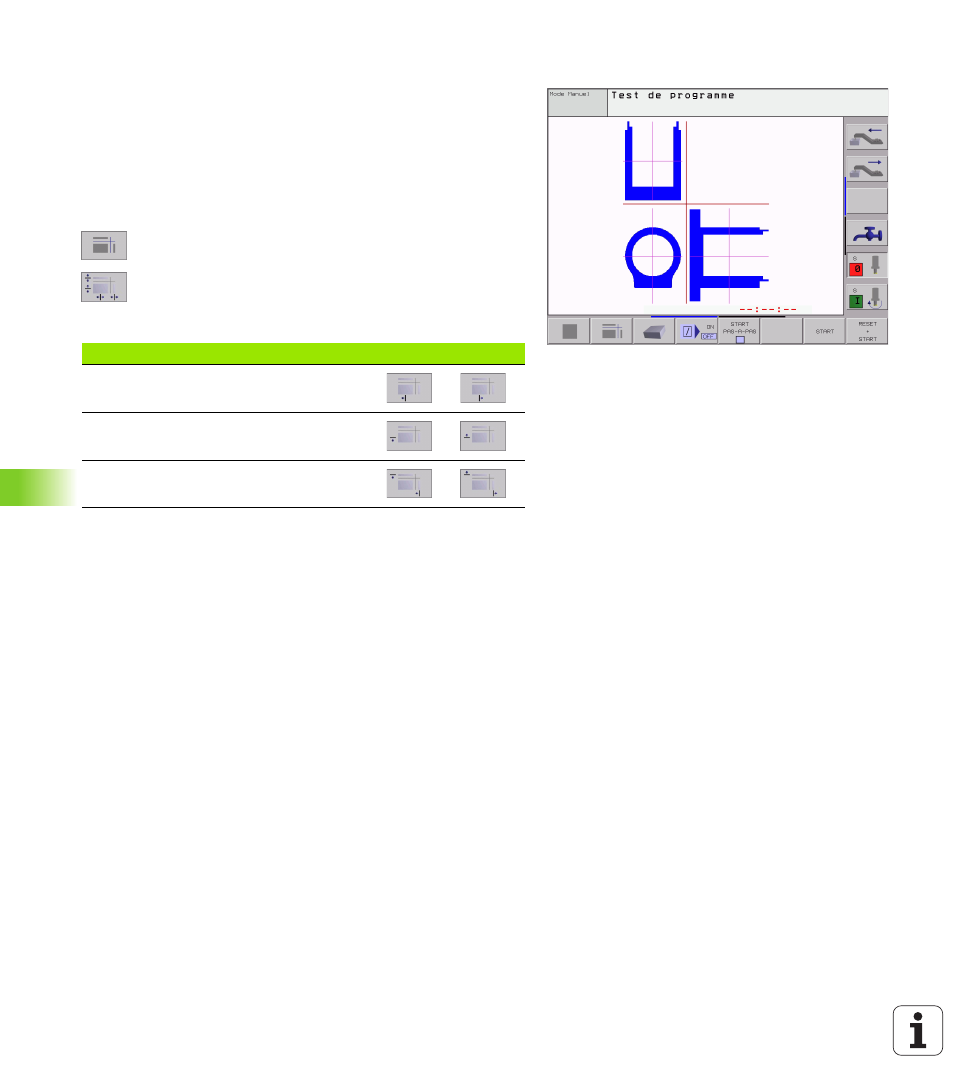

Représentation en 3 plans
La projection donne une vue de dessus avec 2 coupes, comme sur un
plan. Le symbole en bas et à gauche du graphisme précise si la
représentation correspond aux méthodes de projection 1 ou 2 selon
DIN 6, chap. 1 (sélectionnable par PM7310).
La représentation en 3 plans dispose de fonctions loupe, cf.
„Agrandissement de la projection”, page 432.
Vous pouvez aussi faire glisser le plan de coupe avec les softkeys:
U U U U Sélectionnez la softkey de la représentation de la
pièce en 3 plans
U U U U Commutez la barre de softkeys et sélectionnez la
softkey des plans de coupe
U U U U La TNC affiche les softkeys suivantes:
Pendant le décalage, l’écran affiche la position du plan de coupe.
Coordonnées de la ligne transversale
La TNC affiche les coordonnées de la ligne transversale par rapport au
point zéro pièce dans la fenêtre graphique, en bas de l'écran. Seules
les coordonnées du plan d'usinage sont affichées. Vous activez cette
fonction à l'aide du paramètre-machine 7310.
Fonction Softkeys
Faire glisser le plan de coupe vertical vers la
droite ou vers la gauche
Faire glisser le plan de coupe vertical vers
l'avant ou vers l'arrière
Faire glisser le plan de coupe horizontal vers
le haut ou vers le bas
