24 2 Mode manuel et dégauchissage
2.5 Inclinaison du plan d'usinag
e

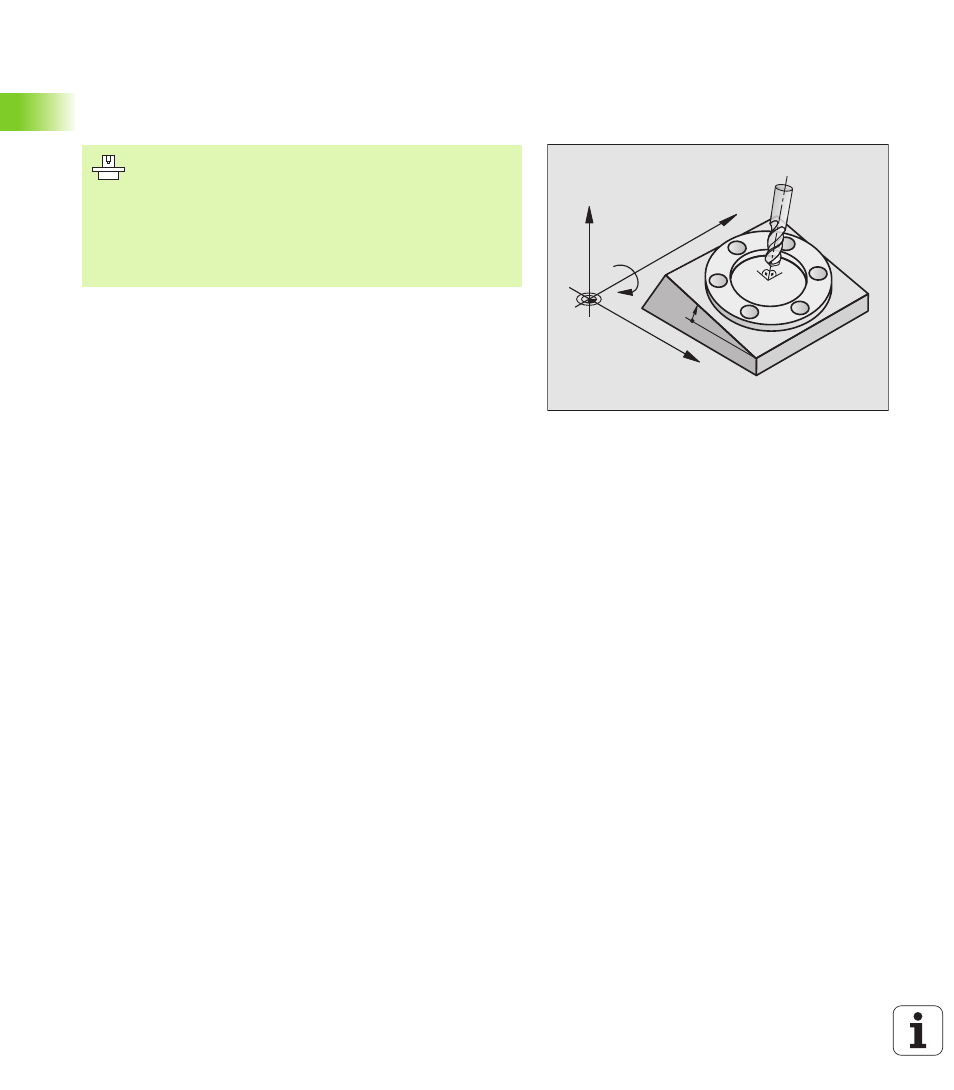

2.5 Inclinaison du plan d'usinage
Application, processus
La TNC gère l'inclinaison de plans d'usinage sur machines équipées
de têtes pivotantes ou de plateaux inclinés. Cas d'applications
classiques: perçages obliques ou contours inclinés dans l'espace. Le
plan d’usinage est alors toujours incliné autour du point zéro actif.
Dans ce cas et, comme à l'habitude, l'usinage est programmé dans un
plan principal (ex. plan X/Y); toutefois, il est exécuté dans le plan incliné
par rapport au plan principal.
Il existe deux fonctions pour l'inclinaison du plan d'usinage:
n Inclinaison manuelle à l'aide de la softkey 3D ROT en modes Manuel
et Manivelle électronique; cf. „Activation de l'inclinaison manuelle”,
page 27
n Inclinaison programmée, cycle 19 PLAN D'USINAGE dans le
programme d'usinage (cf. „PLAN D’USINAGE (cycle 19)” à la page
354)
Les fonctions TNC pour l'„inclinaison du plan d'usinage“
correspondent à des transformations de coordonnées. Le plan
d'usinage est toujours perpendiculaire au sens de l'axe d'outil.
Pour l'inclinaison du plan d'usinage, la TNC distingue toujours deux
types de machines:
n Machine équipée d'un plateau incliné
n Vous devez amener la pièce à la position d'usinage souhaitée par
un positionnement correspondant du plateau incliné, par exemple
avec une séquence L
n La position de l'axe d'outil transformé ne change pas en fonction
du système de coordonnées machine. Si vous faites pivoter votre
plateau – et, par conséquent, la pièce – par ex. de 90°, le système
de coordonnées ne pivote pas en même temps. En mode
Manuel, si vous appuyez sur la touche de sens d'axe Z+, l'outil se
déplace dans le sens Z+
n Pour le calcul du système de coordonnées transformé, la TNC
prend en compte uniquement les décalages mécaniques du
plateau incliné concerné – parties „translationnelles“
Les fonctions d'inclinaison du plan d'usinage sont
adaptées par le constructeur de la machine à la TNC et à
la machine. Sur certaines têtes pivotantes (plateaux
inclinés), le constructeur de la machine définit si les
angles programmés dans le cycle doivent être interprétés
par la TNC comme coordonnées des axes rotatifs ou
comme composantes angulaires d'un plan incliné.
Consultez le manuel de votre machine.
X
Z
Y
B
10°
