Correction de rayon
La correction de rayon doit être dans la séquence vous permettant
d'aborder le premier élément du contour. Elle ne doit pas commencer
dans une séquence de trajectoire circulaire. Auparavant, programmez-
la dans une séquence linéaire (cf. „Contournages – Coordonnées
cartésiennes”, page 146) ou dans une séquence d'approche du contour
(séquence APPR, cf. „Approche et sortie du contour”, page 139).
Pré-positionnement
Au début d’un programme d’usinage, pré-positionnez l’outil de
manière à éviter que l’outil et la pièce ne soient endommagés.
Elaboration de séquences de programme à l’aide des touches de
contournage
Avec les touches de fonction de contournage grises, vous ouvrez le
dialogue conversationnel Texte clair. La TNC réclame toutes les
informations et insère la séquence de programme à l’intérieur du
programme d’usinage.

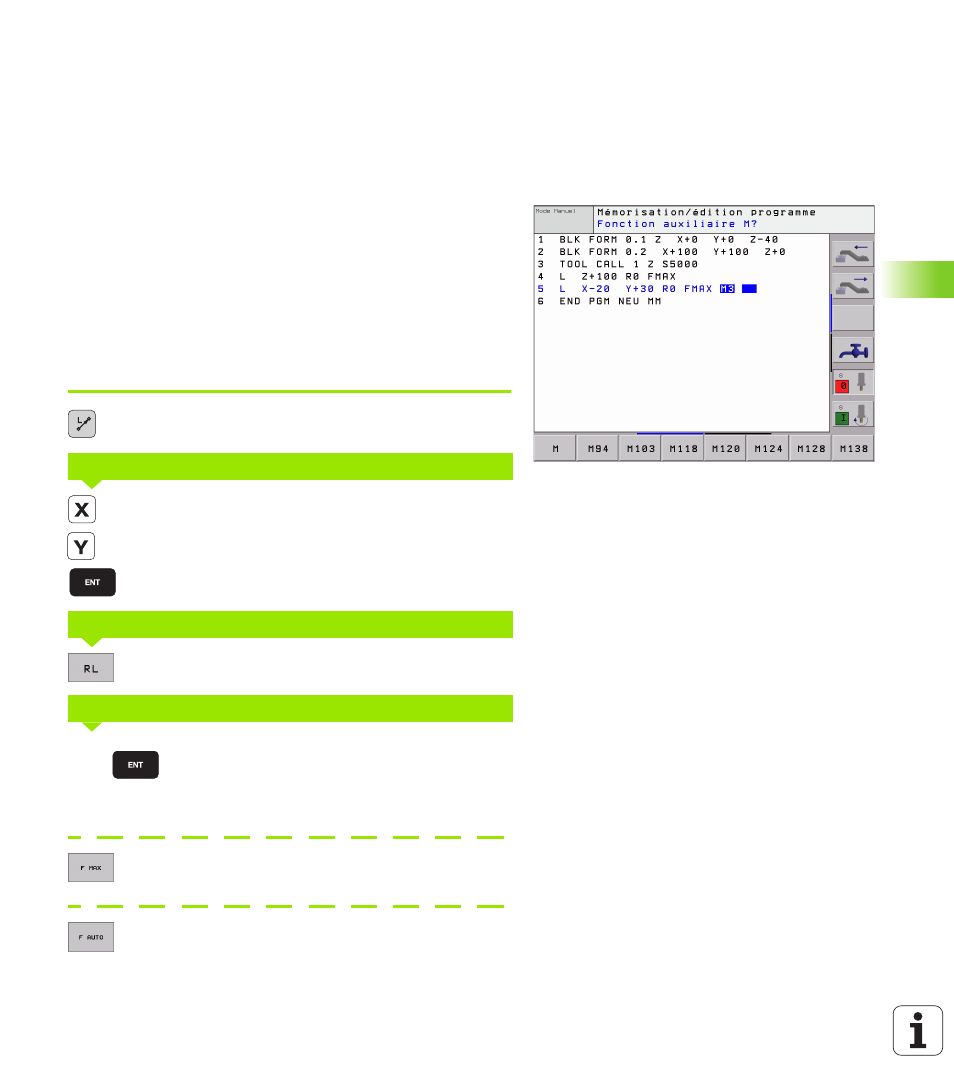

Exemple – Programmation d'une droite.
Ouvrir le dialogue de programmation: ex. droite
Introduire les coordonnées du point final de la droite
Sélectionner la correction de rayon: Ex. appuyer sur la
softkey RL; l'outil se déplace à gauche du contour
Introduire l'avance et valider avec la touche ENT: ex.
100 mm/min. Avec la programmation en INCH:
L'introduction de 100 correspond à une avance de 10
pouces/min.
Se déplacer en rapide: Appuyer sur la softkey FMAX
ou
se déplacer suivant une avance calculée
automatiquement (tableaux des données de coupe):
Appuyer sur la softkey FAUTO
COORDONNÉES ?
CORR. RAYON: RL/RR/SANS CORR.?
AVANCE F=? / F MAX = ENT
10
5
100
