iTNC 530 HEIDENHAIN 385
1
0
.3 Décr
ir
e les cont
ours a
v
e
c les f
onctions ar
ithmétiques
10.3 Décrire les contours avec les
fonctions arithmétiques
Utilisation
Grâce aux paramètres Q, vous pouvez programmer des fonctions
arithmétiques de base dans le programme d'usinage:
U U U U Sélectionner la fonction de paramètres Q: Appuyer sur la touche Q
(dans le champ d'introduction numérique, à droite). La barre de
softkeys affiche les fonctions des paramètres Q
U U U U Sélectionner les fonctions arithmétiques: Appuyer sur la softkey
FONCT.ARITH. DE BASE. La TNC affiche les softkeys suivantes:
Sommaire
A droite du signe „=“, vous pouvez introduire:
n
deux nombres
n
deux paramètres Q
n un nombre et un paramètre Q
A l’intérieur des équations, vous pouvez donner n'importe quel signe
aux paramètres Q et valeurs numériques.

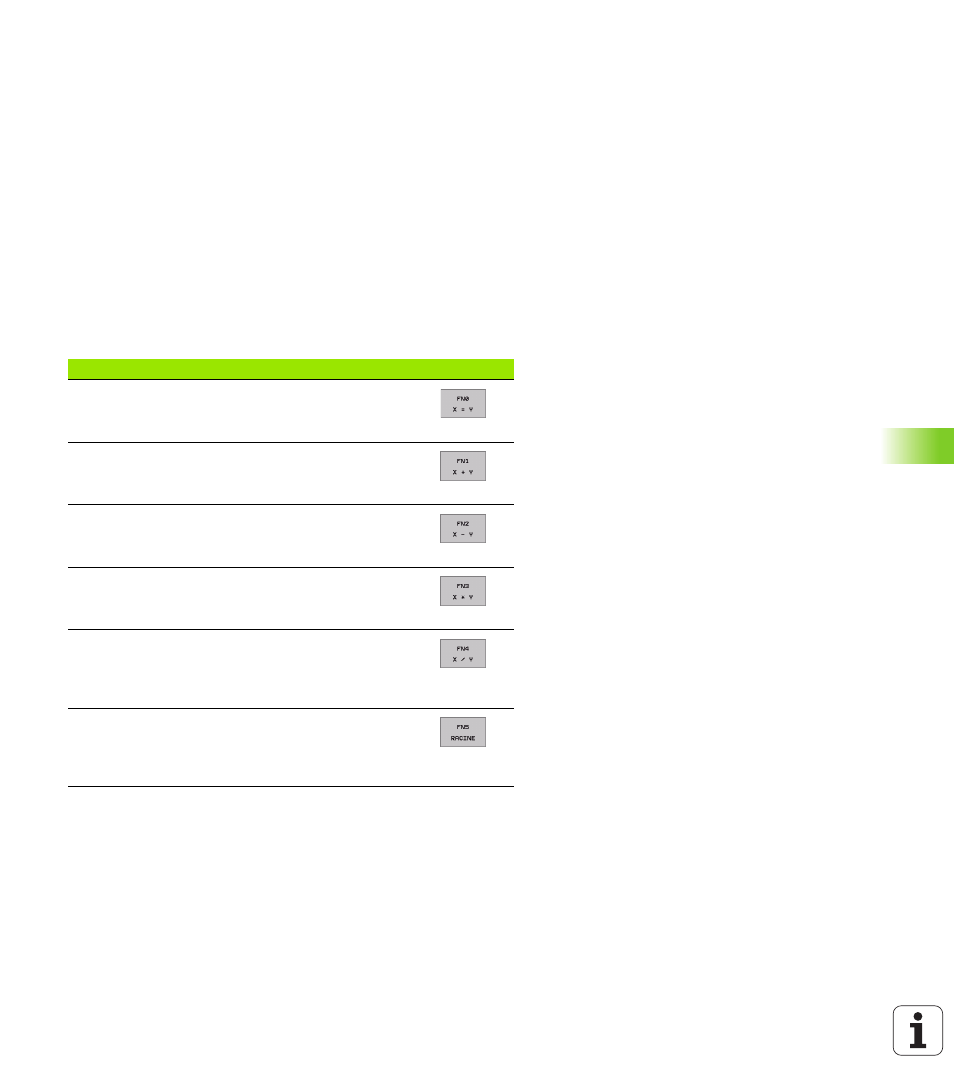

Fonction Softkey
FNO: AFFECTATION
Ex. FN0: Q5 =+60
Affecter directement une valeur
FN1: ADDITION
Ex. FN1: Q1 = –Q2 + –5
Définir la somme de deux valeurs et l’affecter
FN2: SOUSTRACTION
Ex. FN2: Q1 = +10 – +5
Définir la différence de deux valeurs et l’affecter
FN3: MULTIPLICATION
Ex. FN3: Q2 = +3 * +3
Définir le produit de deux valeurs et l’affecter
FN4: DIVISION
Ex. FN4: Q4 = +8 DIV +Q2
Définir le quotient de deux valeurs et l'affecter
Interdit: Division par 0!
FN5: RACINE
Ex. FN5: Q20 = SQRT 4
Extraire la racine carrée d'un nombre et l'affecter
Interdit: Racine carrée d'une valeur négative!
