136 6 Programmation: Programmer les contours
6.2 Pr
incipes des f
onctions de cont
our
nag
e

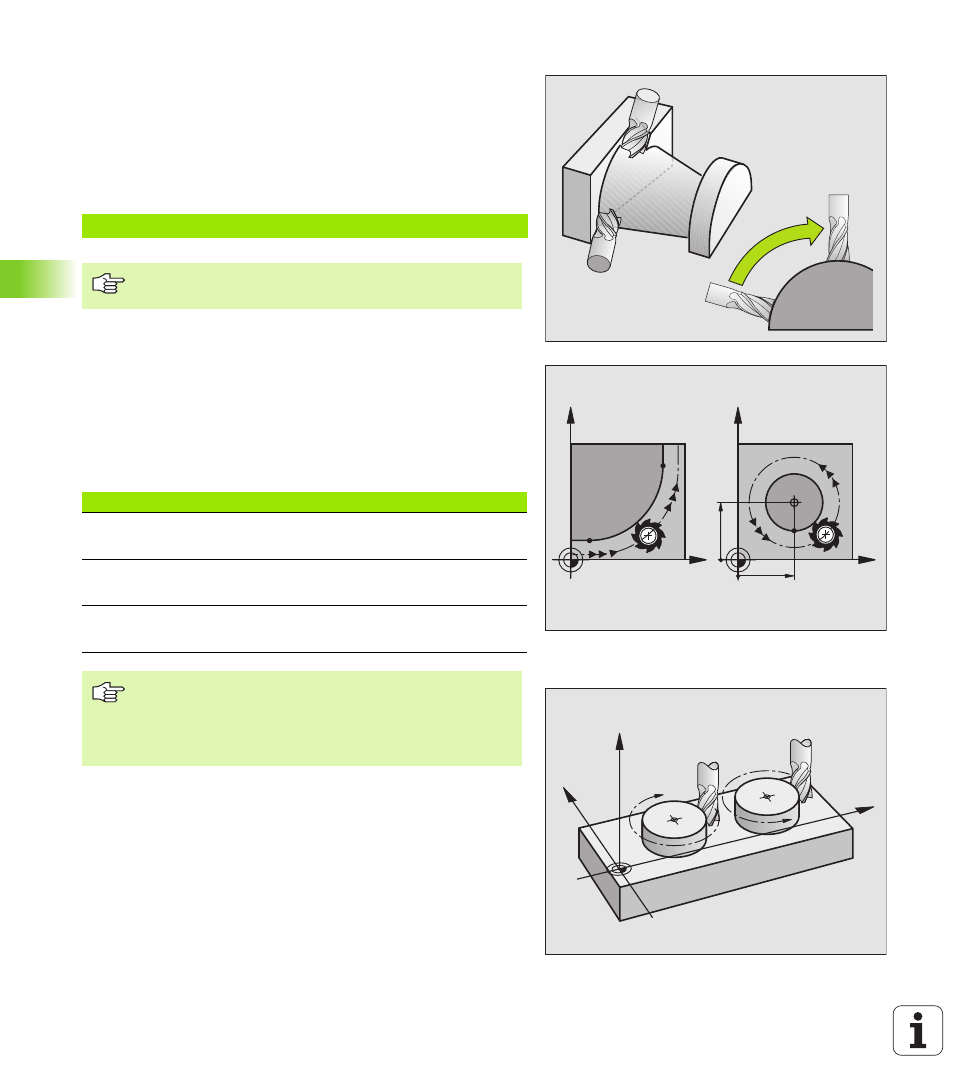

Introduction de plus de trois coordonnées
La TNC peut commander jusqu'à 5 axes simultanément. Lors d'un
usinage sur 5 axes, la commande déplace simultanément, par
exemple, 3 axes linéaires et 2 axes rotatifs.
Le programme d’usinage pour ce type d’usinage est habituellement
délivré par un système CAO et ne peut pas être élaboré sur la
machine.
Exemple:
Cercles et arcs de cercle
Pour les déplacements circulaires, la TNC déplace simultanément
deux axes de la machine: L'outil se déplace par rapport à la pièce en
suivant une trajectoire circulaire. Pour les déplacements circulaires,
vous pouvez introduire un centre de cercle CC.
Avec les fonctions de contournage des arcs de cercle, vous pouvez
programmer des cercles dans les plans principaux: Le plan principal
doit être défini dans l'appel d'outil TOOL CALL avec définition de l'axe
de broche:
Sens de rotation DR pour les déplacements circulaires
Pour les déplacements circulaires sans raccordement tangentiel à
d'autres éléments du contour, introduisez le sens de rotation DR:
Rotation sens horaire: DR–
Rotation sens anti-horaire: DR+
L X+20 Y+10 Z+2 A+15 C+6 R0 F100 M3
Un déplacement sur plus de 3 axes ne peut pas être
représenté graphiquement par la TNC.
Axe de broche Plan principal
Z XY, également
UV, XV, UY
Y ZX, également
WU, ZU, WX
X YZ, également
VW, YW, VZ
Vous programmez aussi les cercles non parallèles au plan
principal à l'aide de la fonction „Inclinaison du plan
d'usinage“ (cf. „PLAN D’USINAGE (cycle 19)”, page 354),
ou avec les paramètres Q (cf. „Principe et sommaire des
fonctions”, page 382).
X
Y
X
Y
CC
X
CC
Y
CC
CC
CC
DR–
DR+
X
Z
Y
