5 Programmation: Outils
5.2 Données d'outils
Tableau d'outils: Données d'outils pour le calcul automatique de
la vitesse de rotation/de l'avance
Tableau d'outils: Données d'outils pour les palpeurs 3D à
commutation (seulement si le bit1 est mis à 1 dans PM7411;
cf. également Manuel d'utilisation Cycles palpeurs)

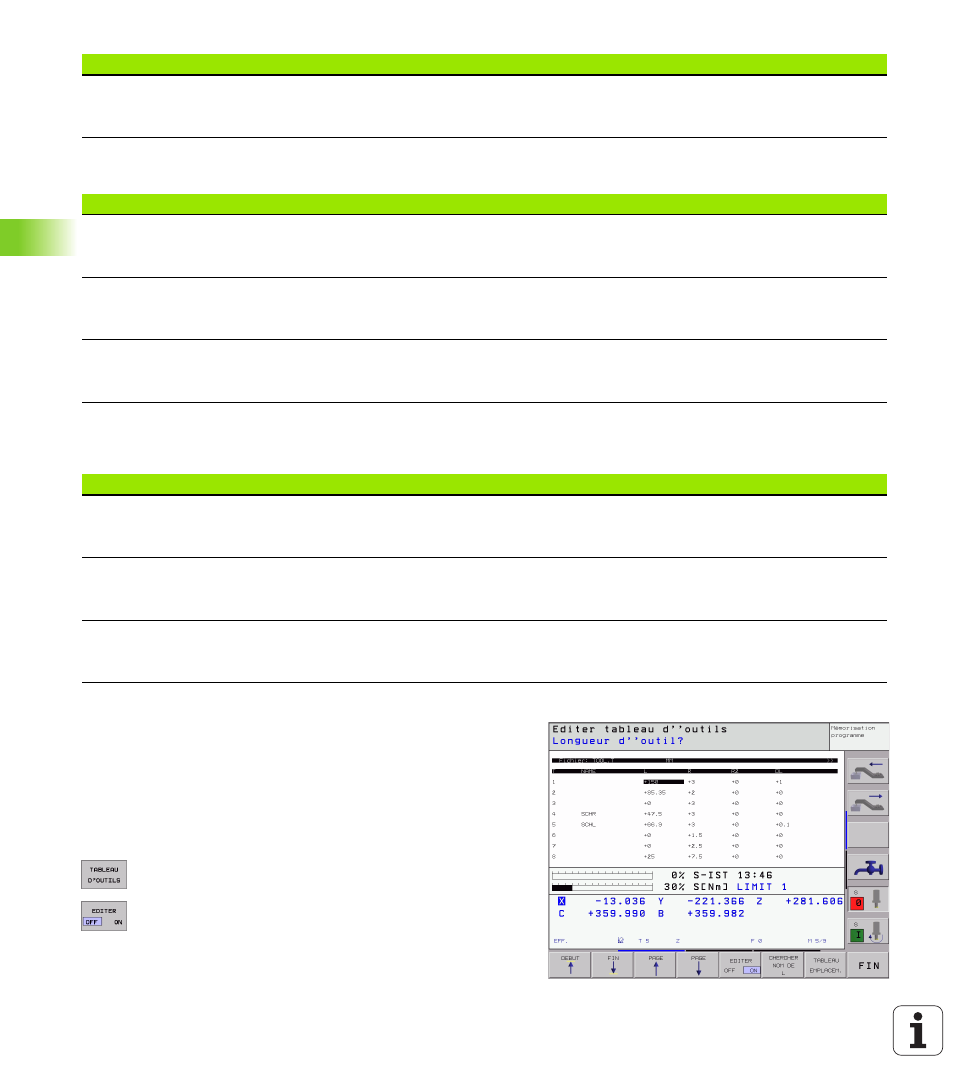

Editer les tableaux d'outils
Le tableau d'outils valable pour l'exécution du programme a pour nom
TOOL.T. TOOL.T doit être mémorisé dans le répertoire TNC:\ et ne
peut être édité que dans l'un des modes de fonctionnement Machine.
Attribuez un autre nom de fichier avec l'extension. T aux tableaux
d'outils que vous voulez archiver ou utiliser pour le test du programme.
Ouvrir le tableau d’outils TOOL.T:
U
U
U
U
Sélectionner n’importe quel mode de fonctionnement Machine
U
U
U
U
Sélectionner le tableau d'outils: Appuyer sur la softkey
TABLEAU D'OUTILS
U
U
U
U
Mettre la softkey EDITER sur „ON“
RBREAK
Ecart admissible pour le rayon d'outil R, pour la détection de
rupture. Si la valeur introduite est dépassée, la TNC bloque l'outil
(état L). Plage d’introduction: 0 à 0,9999 mm
Tolérance de rupture: Rayon?
Abr.
Données à introduire
Dialogue
Abr.
Données à introduire
Dialogue
TYPE
Type d'outil (MILL=fraise, DRILL=foret, TAP=taraud): Softkey
SELECT. TYPE (3ème barre de softkeys); la TNC affiche une
fenêtre où vous pouvez sélectionner le type de l'outil
Type d'outil?
TMAT
Matière de coupe de l'outil: Softkey SELECTION MATIERE DE
COUPE (3ème barre de softkeys); la TNC affiche une fenêtre où
vous pouvez sélectionner la matière de coupe
Matière de l'outil?
CDT
Tableau de données de coupe: Softkey SELECT. CDT (3ème barre
de softkeys); la TNC affiche une fenêtre où vous pouvez
sélectionner le tableau de données de coupe
Nom du tableau technologique ?
Abr.
Données à introduire
Dialogue
CAL-OF1
Lors de l'étalonnage, la TNC inscrit dans cette colonne le déport
dans l'axe principal d'un palpeur 3D si un numéro d'outil est
indiqué dans le menu d'étalonnage
Déport palp. dans axe principal?
CAL-OF2
Lors de l'étalonnage, la TNC inscrit dans cette colonne le déport
dans l'axe auxiliaire d'un palpeur 3D si un numéro d'outil est
indiqué dans le menu d'étalonnage
Déport palp. dans axe auxiliaire?
CAL-ANG
Lors de l'étalonnage, la TNC inscrit l'angle de broche sous lequel
un palpeur 3D a été étalonné si un numéro d'outil est indiqué dans
le menu d'étalonnage
Angle broche pdt l'étalonnage?
