iTNC 530 HEIDENHAIN 429
1
1
.1 Gr
aphismes

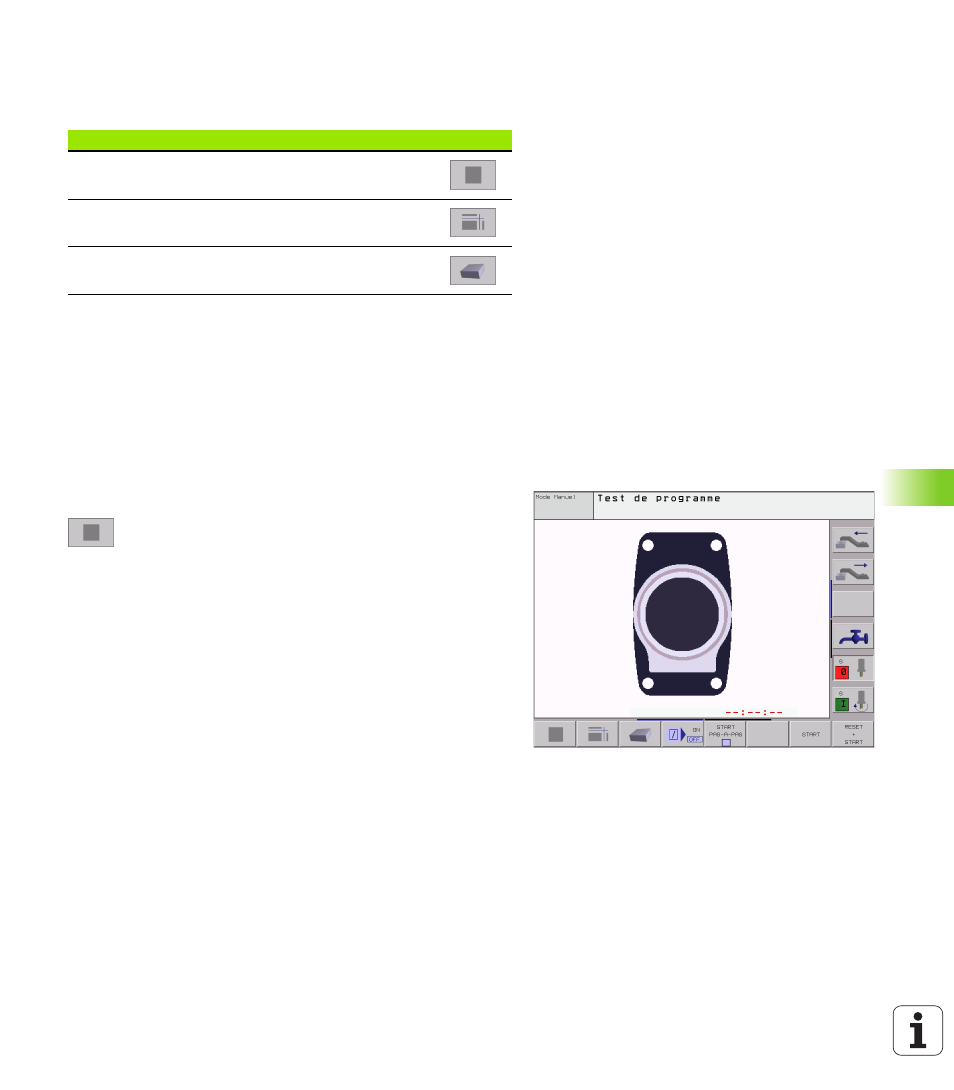

Sommaire: Projections
En modes Exécution de programme et en mode Test de programme,
la TNC affiche les softkeys suivantes:
Restriction en cours d'exécution du programme
L'usinage ne peut être représenté simultanément de manière
graphique si le calculateur de la TNC est saturé par des instructions
d'usinage complexes ou opérations d'usinage de grande envergure.
Exemple: Usinage ligne à ligne sur toute la pièce brute avec un gros
outil. La TNC n'affiche plus le graphisme et délivre le texte ERROR dans
la fenêtre graphique. L'usinage se poursuit néanmoins.
Vue de dessus
Cette simulation graphique est très rapide
U U U U Sélectionner la vue de dessus à l’aide de la softkey
U U U U Règle pour la représentation graphique des niveaux de
profondeur:
„plus le niveau est profond, plus le graphisme est
sombre“
Affichage Softkey
Vue de dessus
Représentation en 3 plans
Représentation 3D
