128 5 Programmation: Outils
5.5 T
ra
v
ailler a
v
e
c les tableaux des données de coupe
Ajouter un nouveau tableau de données de coupe
U U U U Sélectionner le mode Mémorisation/édition de programme
U U U U Sélectionner le gestionnaire de fichiers: Appuyer sur la touche
PGM MGT
U U U U Sélectionner le répertoire où doivent être mémorisés les tableaux
de données de coupe (standard: TNC:\)
U U U U Introduire un nom de fichier au choix avec l'extension .CDT; valider
avec la touche ENT

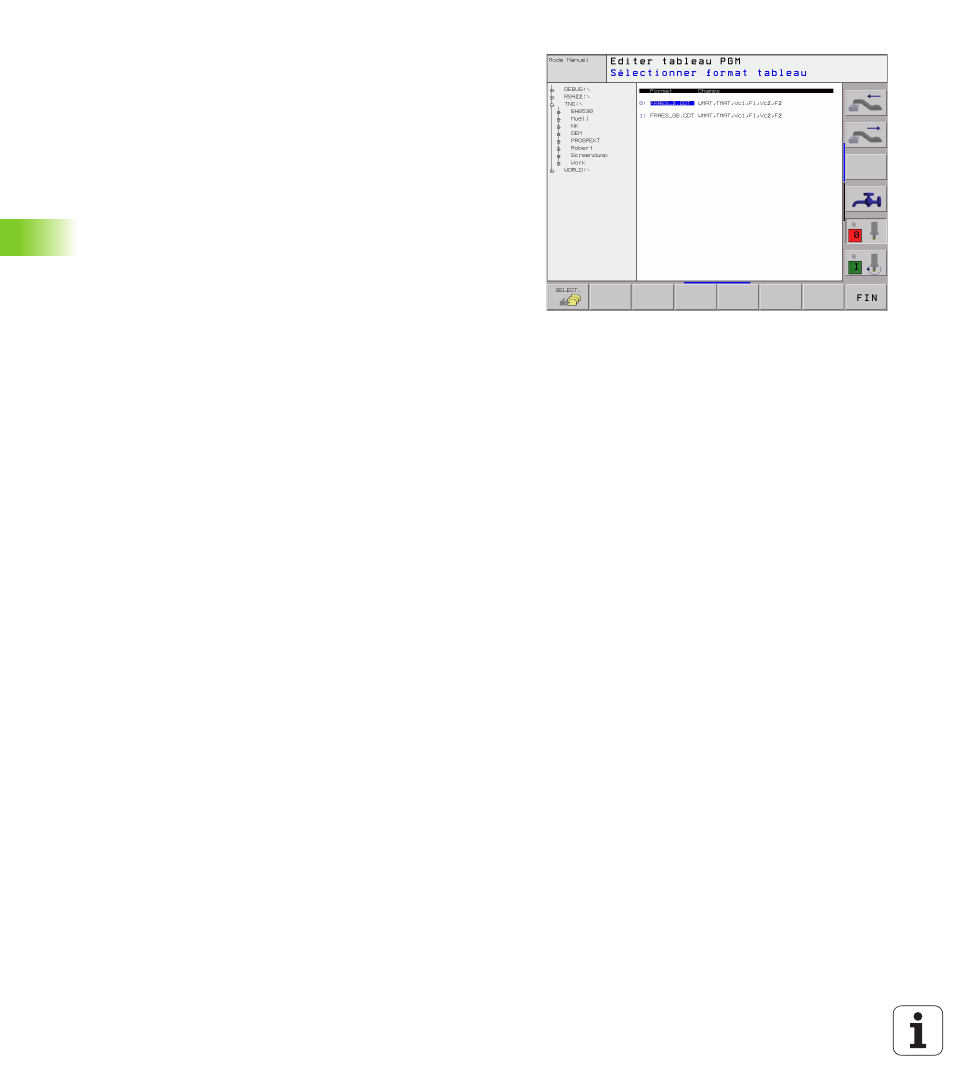

U U U U Sur la moitié droite de l'écran, la TNC affiche différents formats de
tableaux (dépendant de la machine, exemple: cf. fig. de droite, en
haut), qui se différentient par le nombre de combinaisons vitesse de
coupe/avance. A l'aide des touches fléchées, décalez la surbrillance
sur le format de tableau désiré et validez avec la touche ENT. La TNC
génère un nouveau tableau vide de données de coupe
Données requises dans le tableau d'outils
n Rayon d'outil – colonne R (DR)
n
Nombre de dents (seulement avec fraises) – colonne CUT
n
Type d'outil – colonne TYPE
n Le type d'outil influe sur le calcul de l'avance de contournage:
Outils de fraisage: F = S · f
Z
· z
Tous les autres outils: F = S · f
U
· z
S: Vitesse rotation broche
f
Z
: Avance par dent
f
U
: Avance par tour
z: Nombre de dents
n Matière de coupe de l'outil – colonne TMAT
n Nom du tableau de données de coupe à utiliser pour cet outil –
colonne CDT
n Vous sélectionnez par softkey, dans le tableau d'outils le type de
l'outil, la matière de coupe de l'outil ainsi que le nom du tableau de
données de coupe (cf. „Tableau d'outils: Données d'outils pour le
calcul automatique de la vitesse de rotation/de l'avance”, page 106).
