8.9 Cy
cles de con
v
ersion de coor
données
INITIALISATION DU POINT DE REFERENCE
(cycle 247)

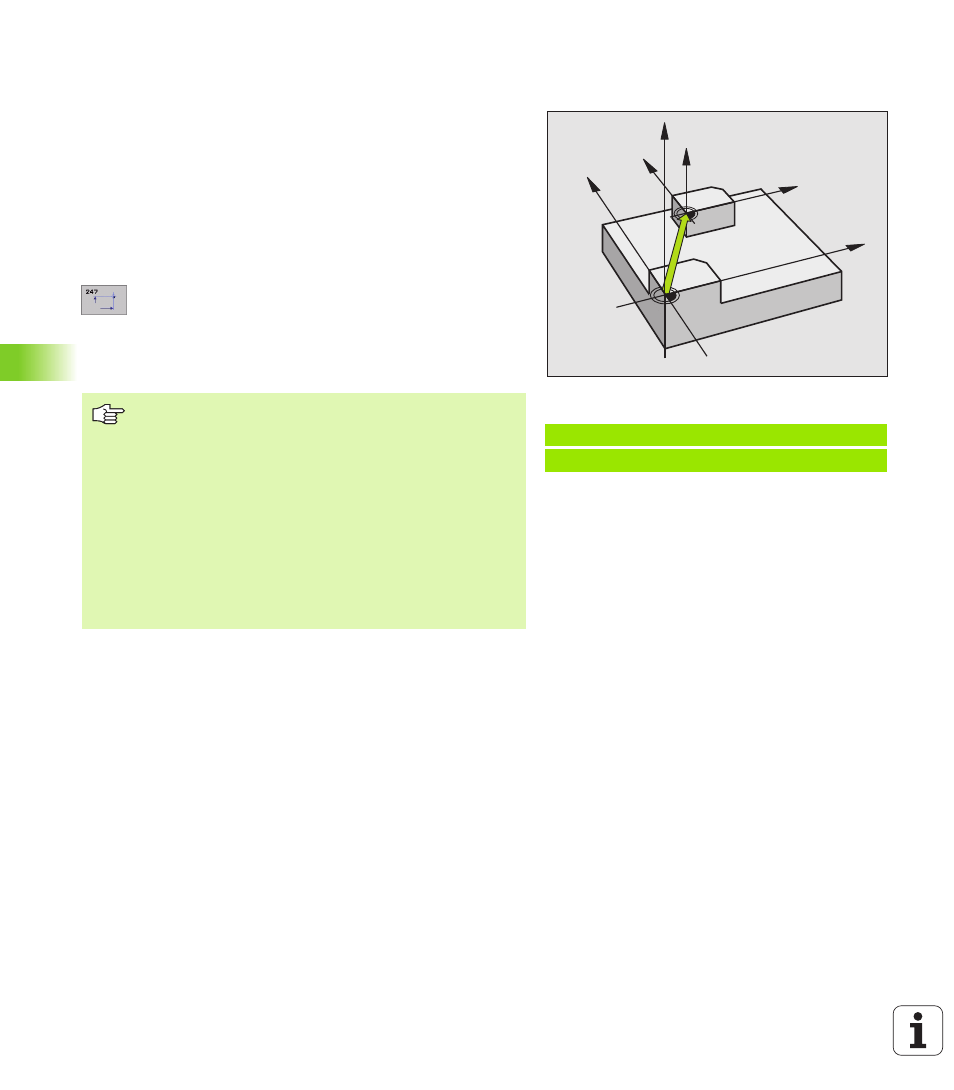

Avec le cycle INITIALISATION DU POINT DE REFERENCE, vous
pouvez activer comme nouveau point de référence un point zéro qui a
été défini dans un tableau de points zéro.
Effet
A l'issue d'une définition du cycle INITIALISATION DU POINT DE
REFERENCE, toutes les coordonnées introduites ainsi que tous les
décalages de point zéro (absolus et incrémentaux) se réfèrent au
nouveau point de référence. Il est permis de procéder à l'initialisation
de points de référence sur les axes rotatifs.
U U U U Numéro point de référence? : Indiquer le numéro du
point de référence dans le tableau de points zéro
Annulation
Pour réactiver le dernier point de référence initialisé en mode Manuel,
programmez la fonction auxiliaire M104.
Exemple: Séquences CN
13 CYCL DEF 247 INIT. PT DE RÉF.
Q339=4 ;NUMÉRO POINT DE RÉF.
Z
Z
X
X
Y
Y
La TNC n'initialise le point de référence que sur les axes
activés dans le tableau de points zéro. Un axe qui n'existe
pas dans la TNC mais qui est affiché comme colonne dans
le tableau de points zéro génère un message d'erreur.
Le cycle 247 interprète toujours les valeurs mémorisées
dans le tableau de points zéro comme des coordonnées
qui se réfèrent au point zéro machine. Le paramètre-
machine 7475 n'exerce aucune influence.
Si vous utilisez le cycle 247, vous ne pouvez pas rentrer
dans le programme en utilisant la fonction Amorce de
séquence.
Le cycle 247 n'a pas d'effet en mode Test de programme.
