HEIDENHAIN iTNC 530 (340 420) Manuel d'utilisation
Page 199
iTNC 530 HEIDENHAIN
171
6.6 Cont
our
nag
e
s – Pr
ogr
ammation flexible de cont
ours FK

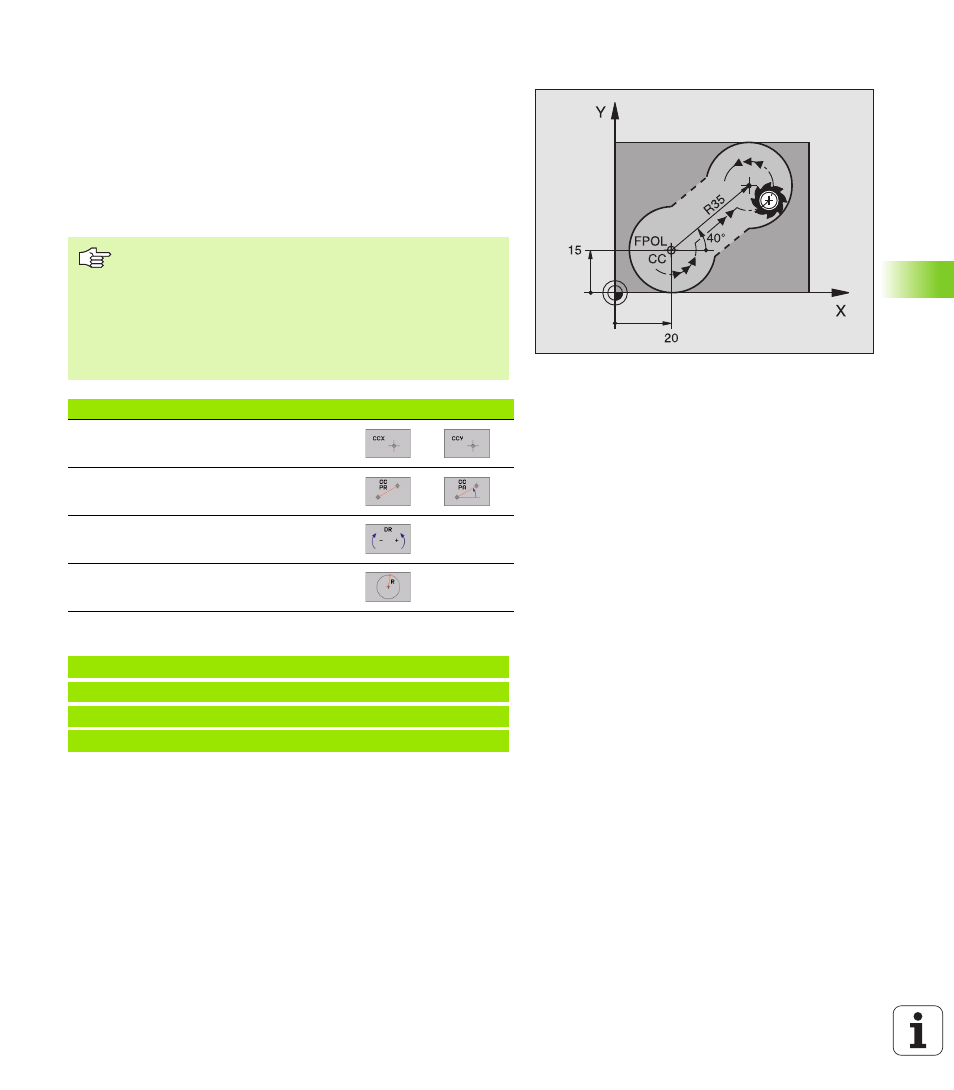

Centre de cercle CC, rayon et sens de rotation dans la séquence
FC/FCT
Pour des trajectoires circulaires programmées en mode FK, la TNC
calcule un centre de cercle à partir des données que vous avez
introduites. Avec la programmation FK, vous pouvez aussi
programmer un cercle entier dans une séquence.
Si vous désirez définir le centre de cercle en coordonnées polaires,
vous devez définir le pôle avec la fonction FPOL au lieu de CC. FPOL
reste actif jusqu'à la prochaine séquence contenant FPOL et est défini
en coordonnées incrémentales.
Exemple de séquences CN
Un centre de cercle programmé de manière
conventionnelle ou calculé par la TNC n’est plus actif
comme pôle ou centre de cercle dans un nouveau bloc
FK: Si des coordonnées polaires programmées
conventionnellement se réfèrent à un pôle que vous avez
défini précédemment à l’intérieur d’une séquence CC,
reprogrammez alors le pôle après le bloc FK dans une
séquence CC.
Données connues
Softkeys
Centre en coordonnées cartésiennes
Centre en coordonnées polaires
Sens de rotation de la traj. circulaire
Rayon de la trajectoire circulaire
10 FC CCX+20 CCY+15 DR+ R15
11 FPOL X+20 Y+15
12 FL AN+40
13 FC DR+ R15 CCPR+35 CCPA+40
