iTNC 530 HEIDENHAIN 93
4.13 Mode de f
onctionnement palet
te a
v
e
c usinag
e or
ienté v
e
rs l'outil

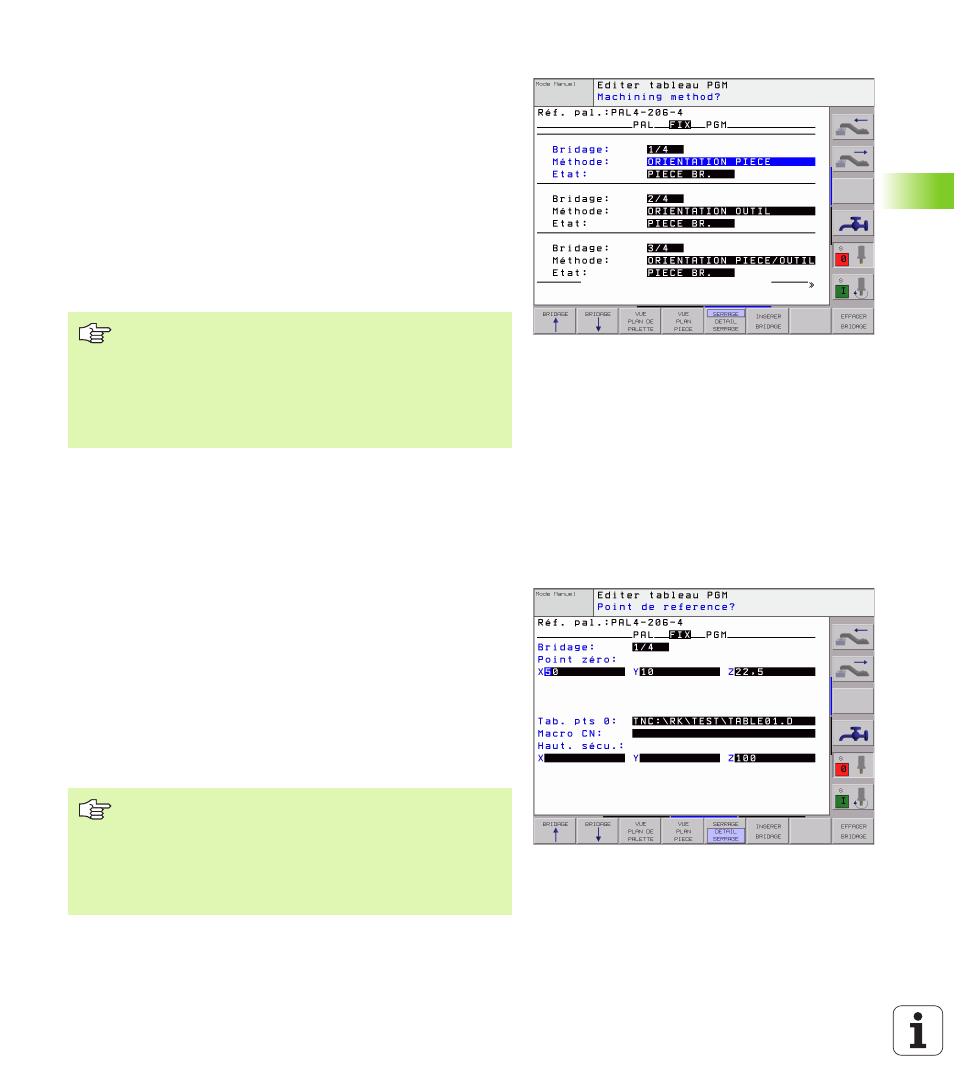

Réglages du plan de serrage
n Serrage : La commande affiche le numéro du serrage; elle affiche le
nombre de serrages dans le plan, derrière la barre oblique
n Méthode : Vous pouvez sélectionner les méthodes d'usinage
WORKPIECE ORIENTED ou TOOL ORIENTED. Le choix effectué
est pris en compte dans le plan de la pièce correspondant; le cas
échéant, il remplace les données existantes. Dans la projection du
tableau, la commande affiche la donnée WORKPIECE ORIENTED
avec WPO et TOOL ORIENTED avec TO.
Avec la softkey CONNECTER/DECONNECTER, vous désignez les serrages
impliqués dans le calcul destiné au déroulement de l'usinage réalisé
avec orientation vers l'outil. Les serrages connexes sont signalés
par un trait de séparation discontinu et les serrages non connectés,
par une ligne continue. Dans la projection du tableau, les pièces
connexes sont signalées dans la colonne METHOD par CTO.
n
Etat : Avec la softkey PIECE BR., vous signalez le serrage avec ses
pièces comme n'étant pas encore exécuté; BLANK est inscrit dans
le champ Etat. Utilisez la softkey EMPLACMT LIBRE si vous désirez
omettre le serrage lors de l'usinage; EMPTY s'affiche dans le champ
Etat
Réglage des détails dans le plan de serrage
n Serrage : La commande affiche le numéro du serrage; elle affiche le
nombre de serrages dans le plan, derrière la barre oblique
n Point zéro : Introduire le point zéro pour le serrage
n
Tab. pts. 0 : Inscrivez le nom et le chemin d'accès du tableau de
points zéro valable pour l'usinage de la pièce. L'introduction est
prise en compte dans le plan de la pièce.
n
Macro CN : Pour l'usinage orienté vers l'outil, c'est la macro
TCTOOLMODE et non la macro de changement d'outil normale qui
est exécutée.
n
Haut. sécu. : (option): Position de sécurité des différents axes se
référant au serrage
La donnée TO-/WP-ORIENTATE n'est pas réglable par
softkey et n'est affichée que si vous avez indiqué dans le
plan de pièce différentes méthodes d'usinage pour les
pièces.
Si la méthode d'usinage est configurée dans le plan de
serrage, les données seront prises en compte dans le plan
de pièce et les données existantes seront remplacées.
Pour les axes, on peut indiquer des positions de sécurité
qui peuvent être lues à partir de macros CN avec
SYSREAD FN18 ID510 N°6. SYSREAD FN18 ID510 N° 5
permet de déterminer si une valeur a été programmée
dans la colonne. Les positions indiquées ne sont abordées
que si ces valeurs sont lues dans les macros CN et
programmées de manière adéquate
