Panneau de commande, 2 ecr a n et panneau de commande – HEIDENHAIN iTNC 530 (340 420) Manuel d'utilisation
Page 33
iTNC 530 HEIDENHAIN
5
1
.2 Ecr
a
n et panneau de commande
Panneau de commande

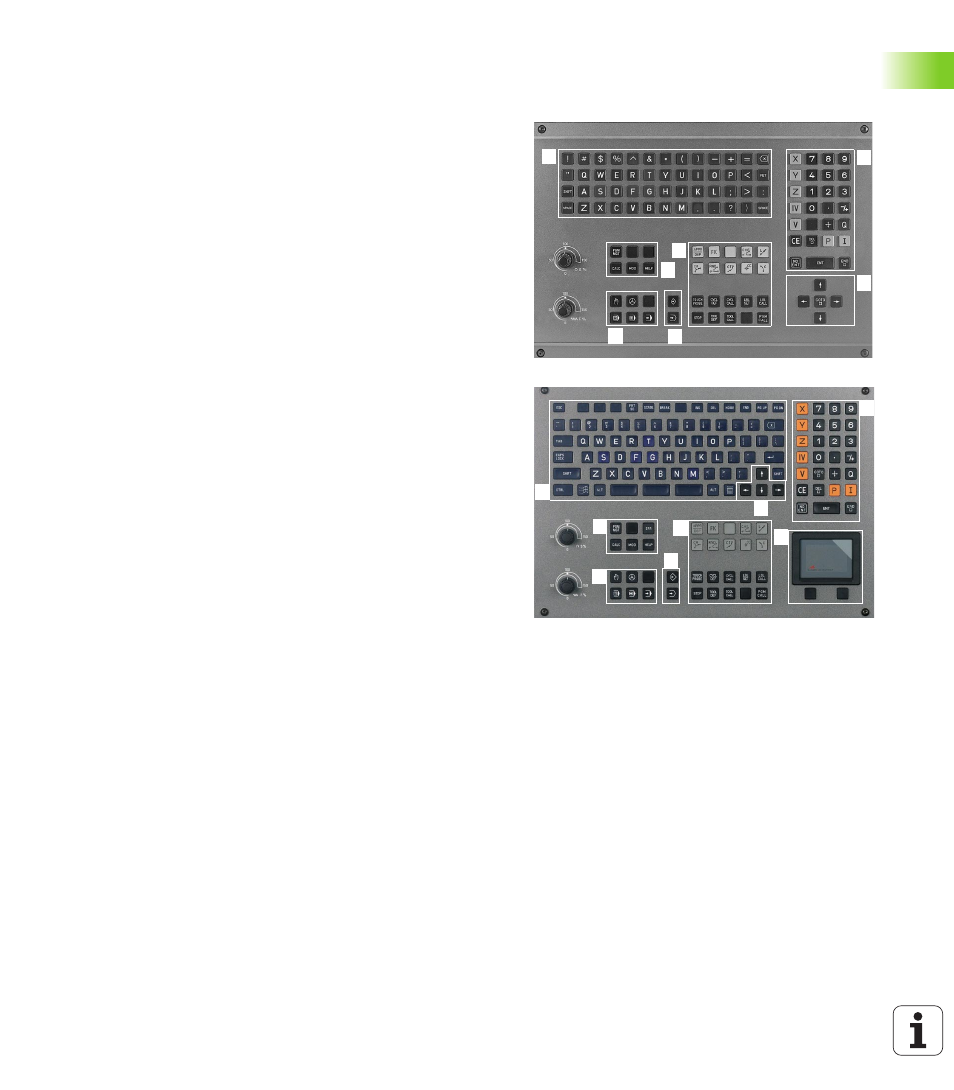

La TNC est livrable, au choix, avec le panneau de commande TE 420
ou le panneau de commande TE 530. La figure en haut et à droite
illustre les éléments de commande du TE 420 et la figure au centre et
à droite montre ceux du TE 530:
Les fonctions des différentes touches sont regroupées sur la première
page de rabat. Les touches externes – touche START CN par exemple
– sont décrites dans le manuel de la machine.
1
Clavier alphabétique pour l'introduction de textes, les noms de
fichiers et la programmation en DIN/ISO.
Version à deux processeurs: Touches supplémentaires pour
l'utilisation de Windows
2
n
Gestionnaire de fichiers
n
Calculatrice
n
Fonction MOD
n
Fonction HELP
3
Modes de fonctionnement Programmation
4
Modes de fonctionnement Machine
5
Ouverture des dialogues de programmation
6
Touches fléchées et instruction de saut GOTO
7
Introduction numérique et sélection d'axe
8
touch pad: uniquement pour l'utilisation de la version à deux
processeurs
