iTNC 530 HEIDENHAIN 221
8.3 Cy
cles de perçag
e, tar
a
udag
e
et fr
aisag
e
de filets

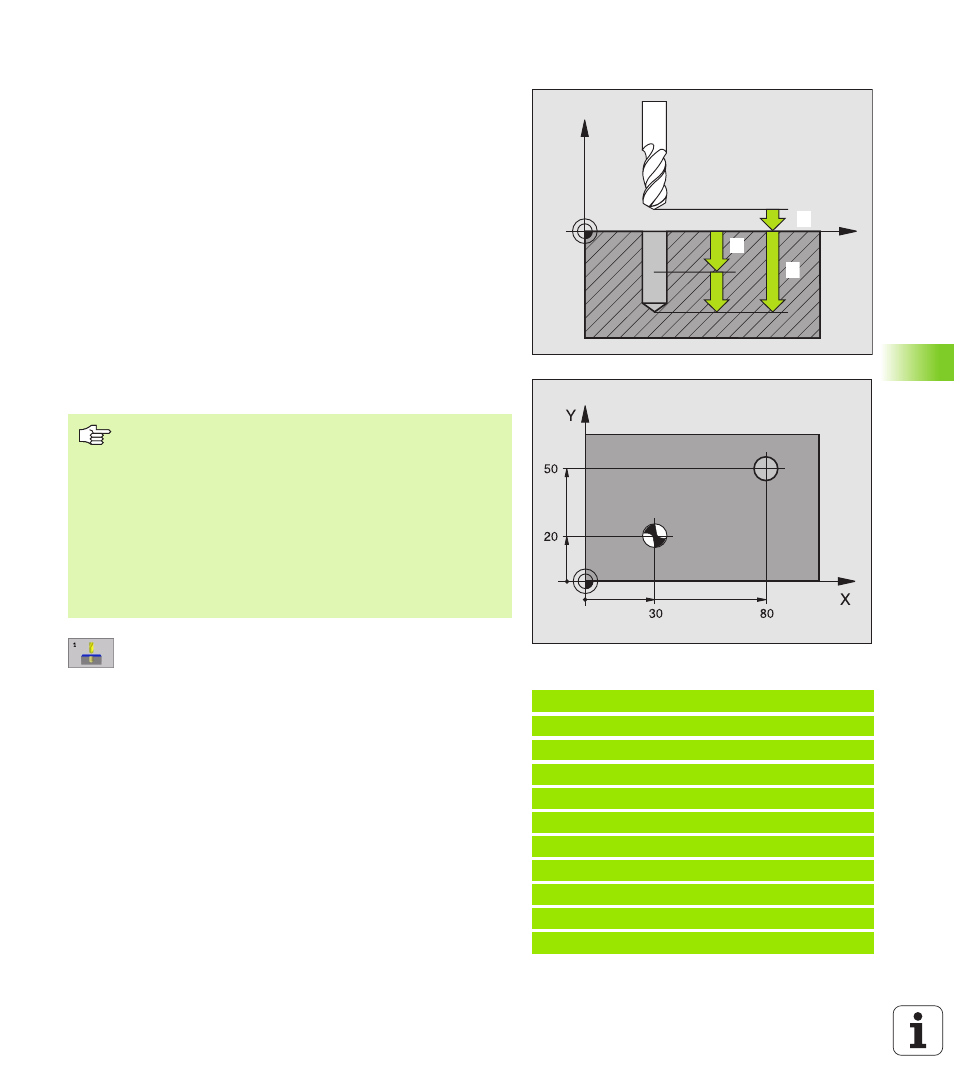

PERCAGE PROFOND (cycle 1)
1 Suivant l'avance F programmée, l'outil perce de la position actuelle
jusqu'à la première profondeur de passe
2 La TNC rétracte l'outil en avance rapide FMAX, puis le déplace à
nouveau à la première profondeur de passe moins la distance de
sécurité t.
3 La commande calcule automatiquement la distance de sécurité:
n Profondeur de perçage jusqu'à 30 mm: t = 0,6 mm
n Profondeur de perçage supérieure à 30 mm: t = profondeur de
perçage/50
n
Distance de sécurité max.: 7 mm
4 Selon l'avance F programmée, l'outil perce ensuite une autre
profondeur de passe
5 La TNC répète ce processus (1 à 4) jusqu'à ce que l'outil ait atteint
la profondeur de perçage programmée
6 Une fois l'outil rendu au fond du trou, la TNC le rétracte avec FMAX
à sa position initiale après avoir effectué une temporisation pour
brise-copeaux
U U U U Distance d'approche 1 (en incrémental): Distance
entre la pointe de l'outil (position initiale) et la surface
de la pièce
U U U U Profondeur 2 (en incrémental): Distance entre la
surface de la pièce et le fond du trou (pointe conique
du foret)
U U U U Profondeur de passe 3 (en incrémental): Distance
parcourue par l'outil en une passe. La profondeur de
perçage n'est pas forcément un multiple de la
profondeur de passe. L'outil se déplace en une passe
à la profondeur de perçage lorsque:
n Profondeur de passe égale à la profondeur
n
Profondeur de passe supérieure à la profondeur de
perçage
U U U U Temporisation en secondes : Durée de rotation à vide
de l'outil au fond du trou pour briser les copeaux
U U U U Avance F : Vitesse de déplacement de l'outil lors du
perçage, en mm/min.
Exemple: Séquences CN
5 L Z+100 R0 FMAX
6 CYCL DEF 1.0 PERCAGE PROFOND
7 CYCL DEF 1.1 DIST 2
8 CYCL DEF 1.2 PROF. -15
9 CYCL DEF 1.3 PASSE 7,5
10 CYCL DEF 1.4 TEMPO. 1
11 CYCL DEF 1.5 F80
12 L X+30 Y+20 FMAX M3
13 L Z+2 FMAX M99
14 L X+80 Y+50 FMAX M99
15 L Z+100 FMAX M2
X
Z
11
2
3
Remarques avant que vous ne programmiez
Programmer la séquence de positionnement du point
initial (centre du trou) dans le plan d’usinage avec
correction de rayon R0.
Programmer la séquence de positionnement du point
initial dans l’axe de broche (distance d'approche au-dessus
de la surface de la pièce).
Le signe du paramètre de cycle Profondeur détermine le
sens de l’usinage. Si vous programmez Profondeur = 0, la
TNC n'exécutera pas le cycle.
