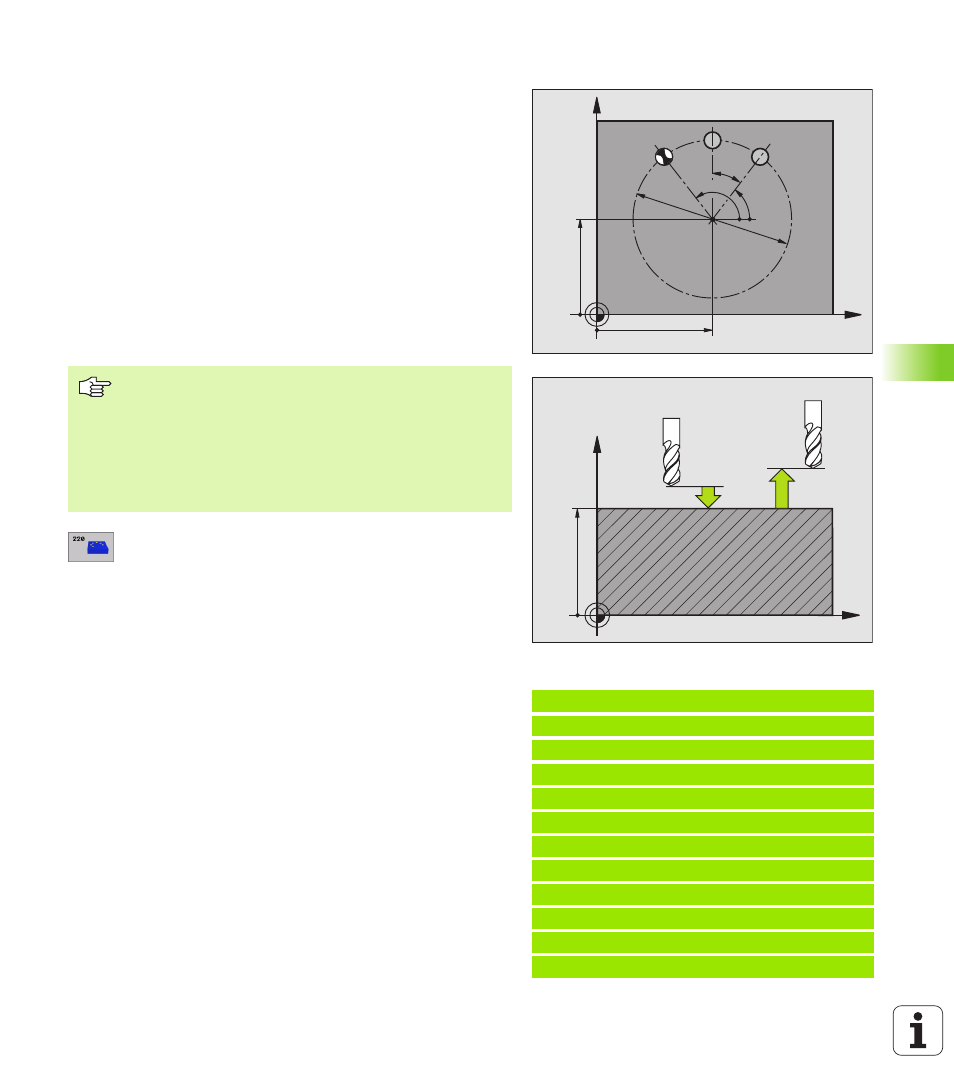

MOTIFS DE POINTS SUR UN CERCLE (cycle 220)

1

La TNC positionne l'outil en rapide de la position actuelle jusqu'au
point initial de la première opération d'usinage.

Etapes:

n

Saut de bride (axe de broche)

n

Aborder le point initial dans le plan d'usinage

n

Se déplacer à la distance d'approche au-dessus de la surface de
pièce (axe de broche)

2

A partir de cette position, la TNC exécute le dernier cycle d'usinage
défini

3

Ensuite, la TNC positionne l'outil en suivant un déplacement
linéaire jusqu'au point initial de l'opération d'usinage suivante;
l'outil est positionné à la distance d'approche (ou au saut de bride)

4

Ce processus (1 à 3) est répété jusqu'à ce que toutes les
opérations d'usinage aient été exécutées

U

U

U

U

Centre 1er axe

Q216 (en absolu): Centre du cercle

primitif dans l'axe principal du plan d'usinage

U

U

U

U

Centre 2ème axe

Q217 (en absolu): Centre du cercle

primitif dans l'axe auxiliaire du plan d'usinage

U

U

U

U

Diamètre cercle primitif

Q244: Diamètre du cercle

primitif

U

U

U

U

Angle initial

Q245 (en absolu): Angle compris entre

l'axe principal du plan d'usinage et le point initial du
premier usinage sur le cercle primitif

U

U

U

U

Angle final

Q246 (en absolu): Angle compris entre

l'axe principal du plan d'usinage et le point initial du
dernier usinage sur le cercle primitif (non valable pour
les cercles entiers); introduire l'angle final différent de
l'angle initial; si l'angle final est supérieur à l'angle
initial, l'usinage est exécuté dans le sens anti-horaire;
dans le cas contraire, il est exécuté dans le sens
horaire

U

U

U

U

Incrément angulaire

Q247 (en incrémental): Angle

séparant deux opérations d'usinage sur le cercle
primitif ; si l'incrément angulaire est égal à 0, la TNC
le calcule à partir de l'angle initial, de l'angle final et du
nombre d'opérations d'usinage. Si un incrément
angulaire a été programmé, la TNC ne prend pas en
compte l'angle final; le signe de l'incrément angulaire
détermine le sens de l'usinage (– = sens horaire)

Exemple: Séquences CN

53 CYCL DEF 220 CERCLE DE TROUS

Q216=+50

;CENTRE 1ER AXE

Q217=+50

;CENTRE 2ÈME AXE

Q244=80

;DIA. CERCLE PRIMITIF

Q245=+0

;ANGLE INITIAL

Q246=+360

;ANGLE FINAL

Q247=+0

;INCRÉMENT ANGULAIRE

Q241=8

;NOMBRE D'USINAGES

Q200=2

;DISTANCE D'APPROCHE

Q203=+30

;COORD. SURFACE PIÈCE

Q204=50

;SAUT DE BRIDE

Q203=1

;DÉPLAC. HAUT. SÉCU.

X

Y

Q217

Q216

Q247

Q245

Q244

Q246

N = Q241

X

Z

Q200

Q203

Q204

Remarques avant que vous ne programmiez

Le cycle 220 est actif avec DEF, c’est-à-dire qu’il appelle
automatiquement le dernier cycle d’usinage défini.

Si vous combinez l'un des cycles d'usinage 200 à 209, 212
à 215, 262 à 265 et 267 avec le cycle 220, la distance
d'approche, la surface de la pièce et le saut de bride
programmés dans le cycle 220 sont actifs.
