8
Sous-programmes et répétitions de partie de programme
98
TNC 124

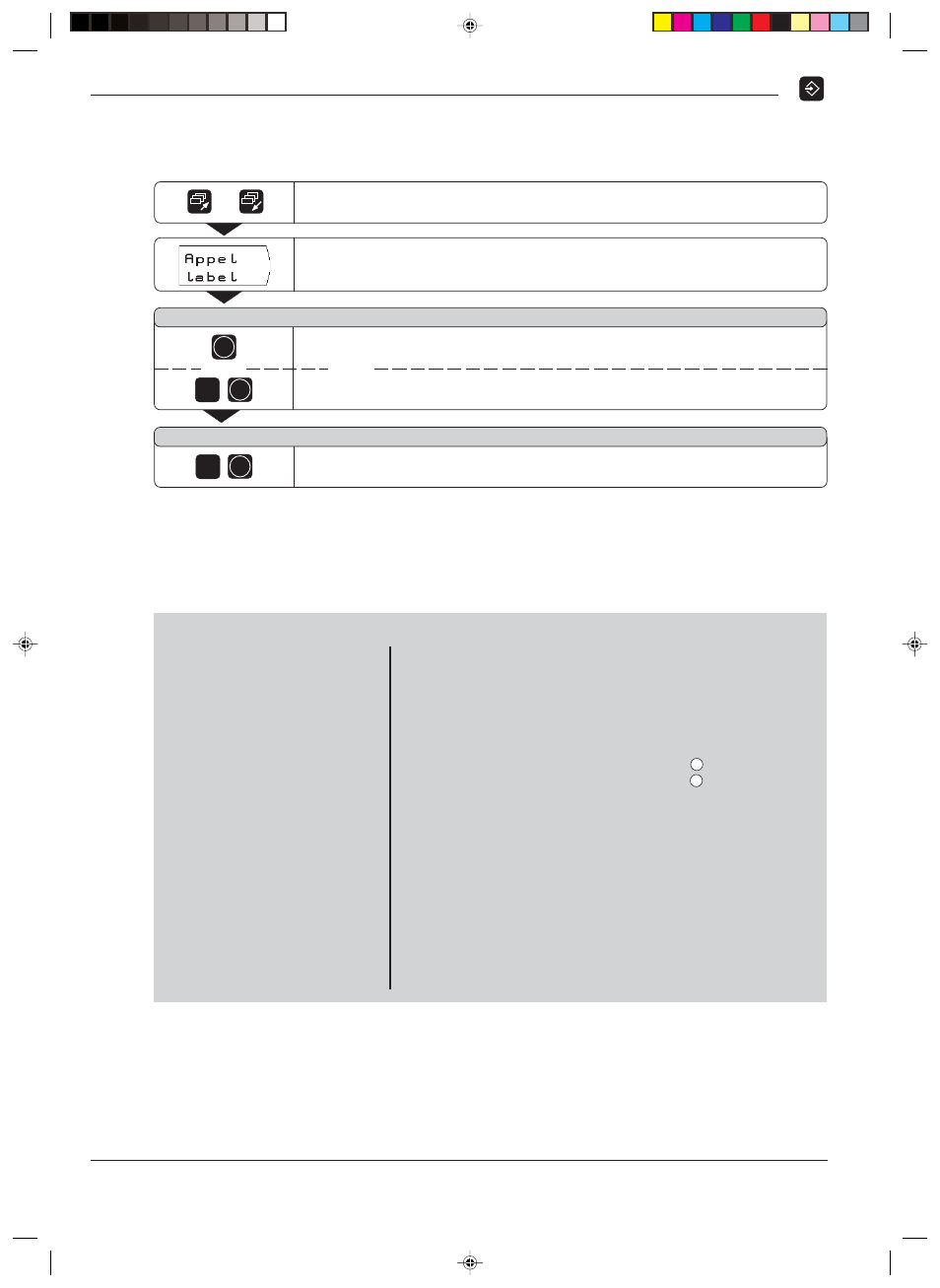

Exemple: Introduire une répétition de partie de programme - CALL LBL
Répétition de partie de programme
Feuilleter jusqu'au deuxième menu de softkeys.
Appeler le label.
La TNC propose le dernier numéro de label initialisé.
/
Nombre de répétitions REP ?
4
ENT
Numéro de label ?
1
ENT
ENT
Prendre en compte le numéro de label proposé.
Introduire ( 1 ) le numéro de label. Valider l'introduction.
Le label CALL LBL 1 appelé apparaît dans la séquence actuelle.
ou
ou
Introduire le nombre de répétitions ( 4 ).
Valider l'introduction.
En mode de fonctionnement EXECUTION DE PROGRAMME et
après une séquence CALL LBL,les séquences répétées sont
celles qui sont situées derrière la séquence LBL portant le nu-
méro appelé et devant la séquence CALL LBL La partie de
programme est toujours exécutée une fois de plus qu'il n'a été
programmé de répétitions.
Séquences de programme
0
BEGIN PGM 70
MM
Début du programme, n° du programme et unité de mesure
1
F 9999
Avance de prépositionnement élevée
2
Z+20
Hauteur de sécurité
3
TOOL CALL 9 Z
Appeler les données d'outil, ex. outil 9, axe d'outil Z
4
S 1800
Vitesse de rotation broche
5
M 3
MARCHE broche, sens horaire
6
X+30
R0
Coordonnée X point de plongée sur rainure
7
Y+10
R0
Coordonnée Y point de plongée sur rainure
8
LBL 1
Début de la partie de programme 1
9
F 150
Avance d'usinage pendant la répétition de partie de PGM
10
Z-12
Plonger
11
IX+16
R0
Fraiser la rainure
12
F 9999
Avance élevée pour dégagement de l'outil et prépositionnement
13
Z+2
Dégagement de l'outil
14
IX-16
R0
Positionnement en X
15
IY+15
R0
Positionnement en Y
16
CALL LBL 1 REP 4 / 4
Répéter 4 fois la partie de programme 1
17
Z+20
Hauteur de sécurité
18
M 2
ARRET exécution PGM, ARRET broche, ARRET arrosage
19
END PGM 70
MM
Fin du programme, n° du programme et unité de mesure
