Principes de base pour les données de positions
TNC 124
15
Y
X
+45°
+180°
–180°
–270°

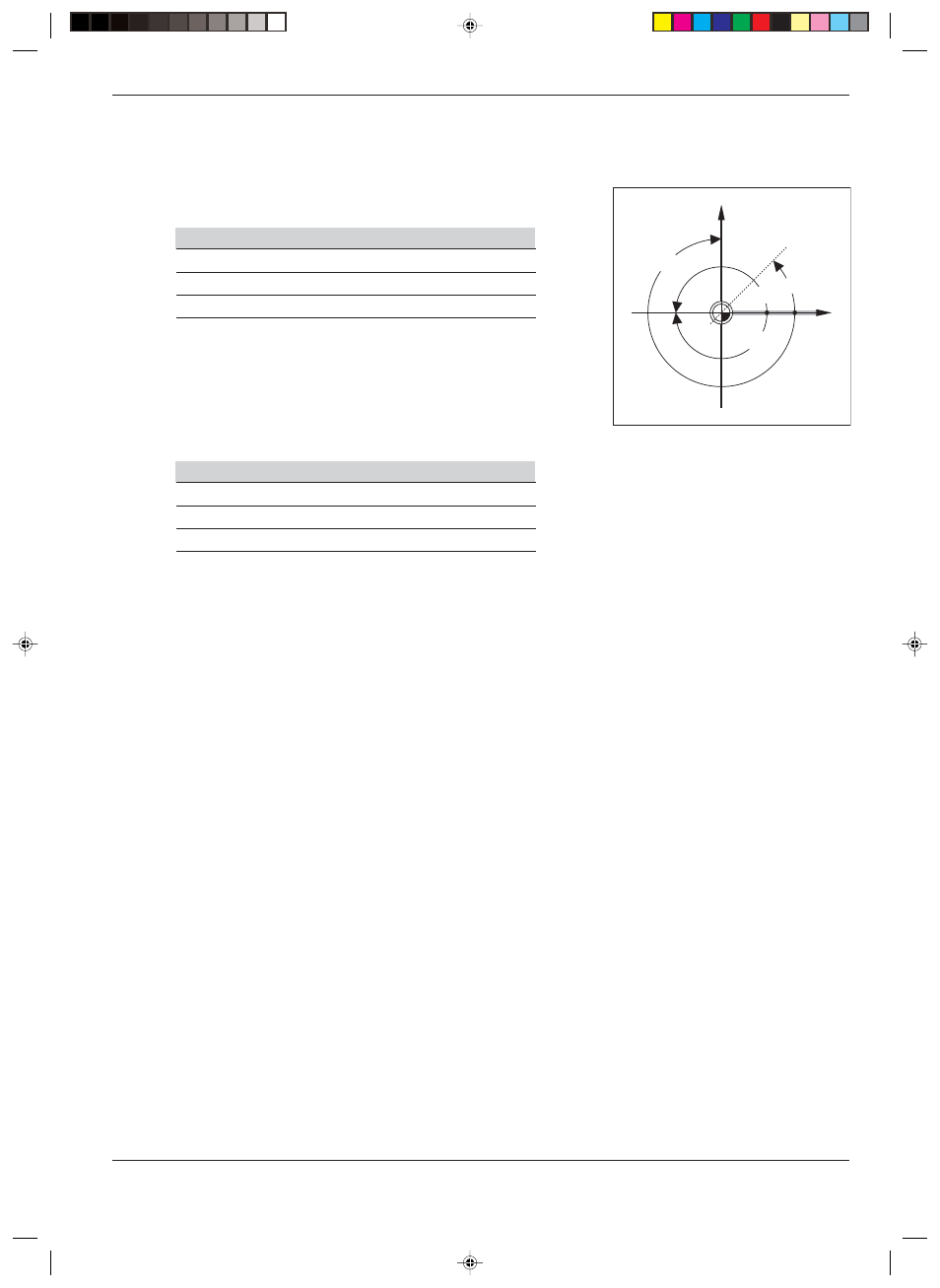

Fig. 1.11: Angle et axe de référence angulaire,
par ex. dans le plan X / Y
Signe pour le sens de rotation
Le sens de rotation positif est le sens anti-horaire lorsque le plan
d'usinage est observé dans le sens négatif de l'axe d'outil
(cf. fig. 1.11).
Exemple: Angle dans le plan d'usinage X / Y
Angle
correspond à ...
+ 45°
... la bissectrice entre +X et +Y
± 180°
... l'axe X négatif
270°
... l'axe Y positif
Données angulaires
Axes de référence définissant les données angulaires:
Plan
Axe de référence angulaire
X / Y
+ X
Y / Z
+ Y
Z / X
+ Z
