5
Mémorisation des programmes
68
TNC 124
Si vous introduisez dans le programme un axe d'outil
différent de celui qui se trouve dans le tableau, la TNC
mémorise alors ce nouvel axe d'outil dans le tableau.
Appeler les données d'outil dans un programme
Au chapitre 3, vous avez appris à inscrire les longueurs et rayons
de vos outils dans le tableau d'outils de la TNC 124.
Vous pouvez également extraire d'un programme les données
d'outil mémorisées dans le tableau.
Lors de l'exécution d'un programme, et lors du changement d'outil,
vous n'avez pas besoin à chaque fois de sélectionner les nouvelles
données d'outil dans le tableau d'outil.
Dans le tableau d'outil, la TNC appelle automatiquement la
longueur et le rayon de l'outil avec
l'instruction TOOL CALL.
Vous définissez dans le programme l'axe d'outil pour l'usinage.
Mode de fonctionnement: MEMORISATION/EDITION DE PROGRAMME
Feuilleter jusqu'au deuxième menu de softkeys.
/
ENT
4
Introduire le numéro de l'outil ( par ex. 4 ) sous lequel sont mémorisées les
données d'outil dans le tableau d'outil. Valider l'introduction.
Plage d'introduction: 0 à 99.
Appeler les données d'outil dans le tableau d'outil.
Numéro d'outil ?
Axe d'outil ?
Introduire l'axe d'outil ( par ex. Z ).
Le programme contient l'appel d'outil TOOL CALL 4 Z.
Introd. manque
pour l'axe d'outil si le programme contient déjà une
séquence TOOL CALL avec axe d'outil.
Le programme contient l'appel d'outil TOOL CALL 4 .
Travail sans TOOL CALL
Si vous écrivez des programmes d'usinage sans TOOL CALL, la
TNC fonctionne en tenant compte des données de l'outil qui a été
sélectionné en dernier.
Lorsque vous changez d'outil, vous pouvez également commuter
de l'EXECUTION DE PROGRAMME vers le tableau d'outil pour
appeler les nouvelles données de l'outil.
ou
ou

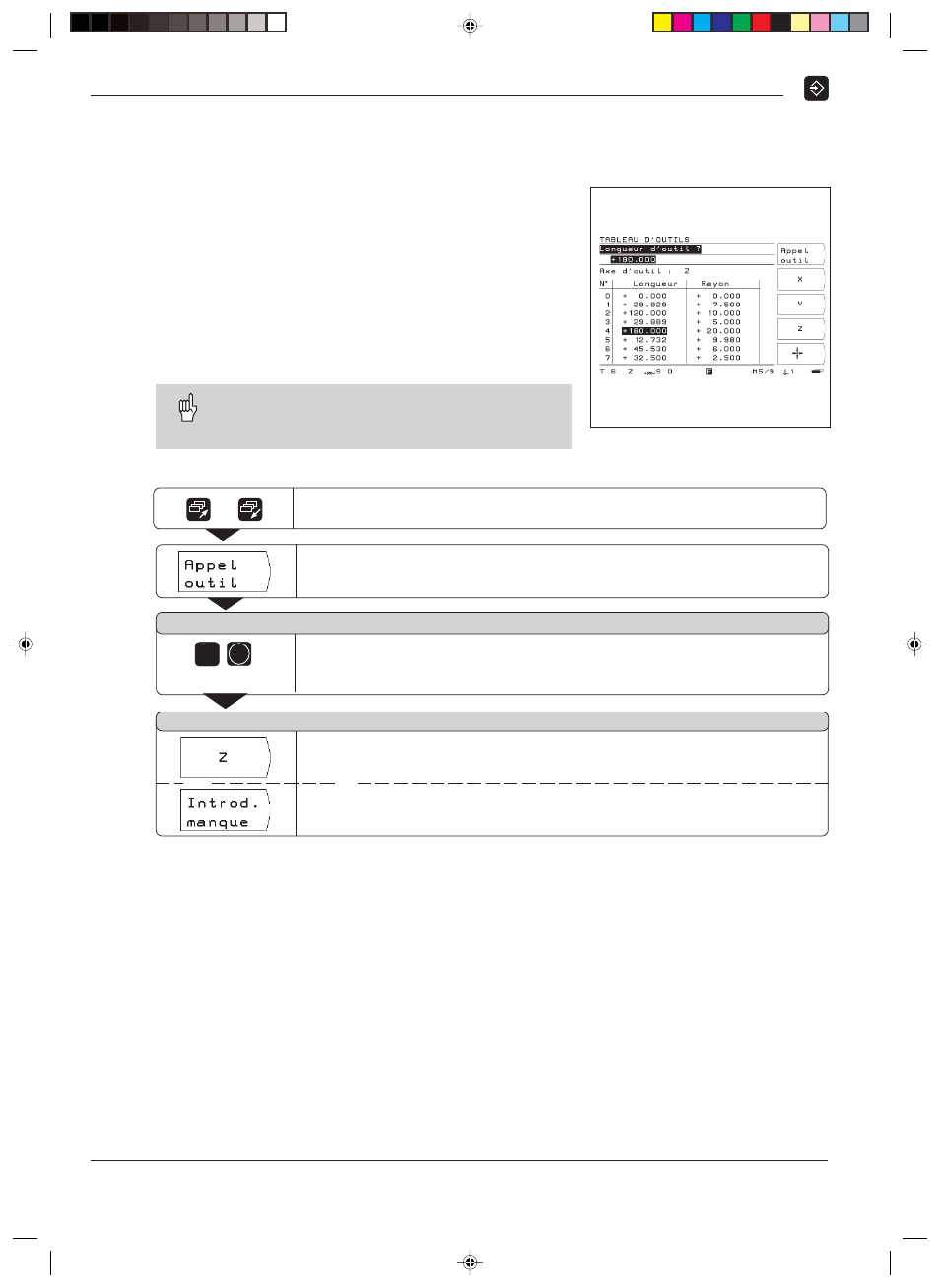

Fig. 5.2:
Le tableau d'outil à l'écran de la
TNC
