3 Mode Manuel et dégauchissage
26 TNC 124
Déplacement à l'aide d'une manivelle électronique
Déplacement des axes de la machine
Vous ne pouvez raccorder de manivelles électroniques
que sur machines à entraînements à absence de jeu.
Le constructeur de votre machine vous indiquera
si vous pouvez raccorder des manivelles électroniques.

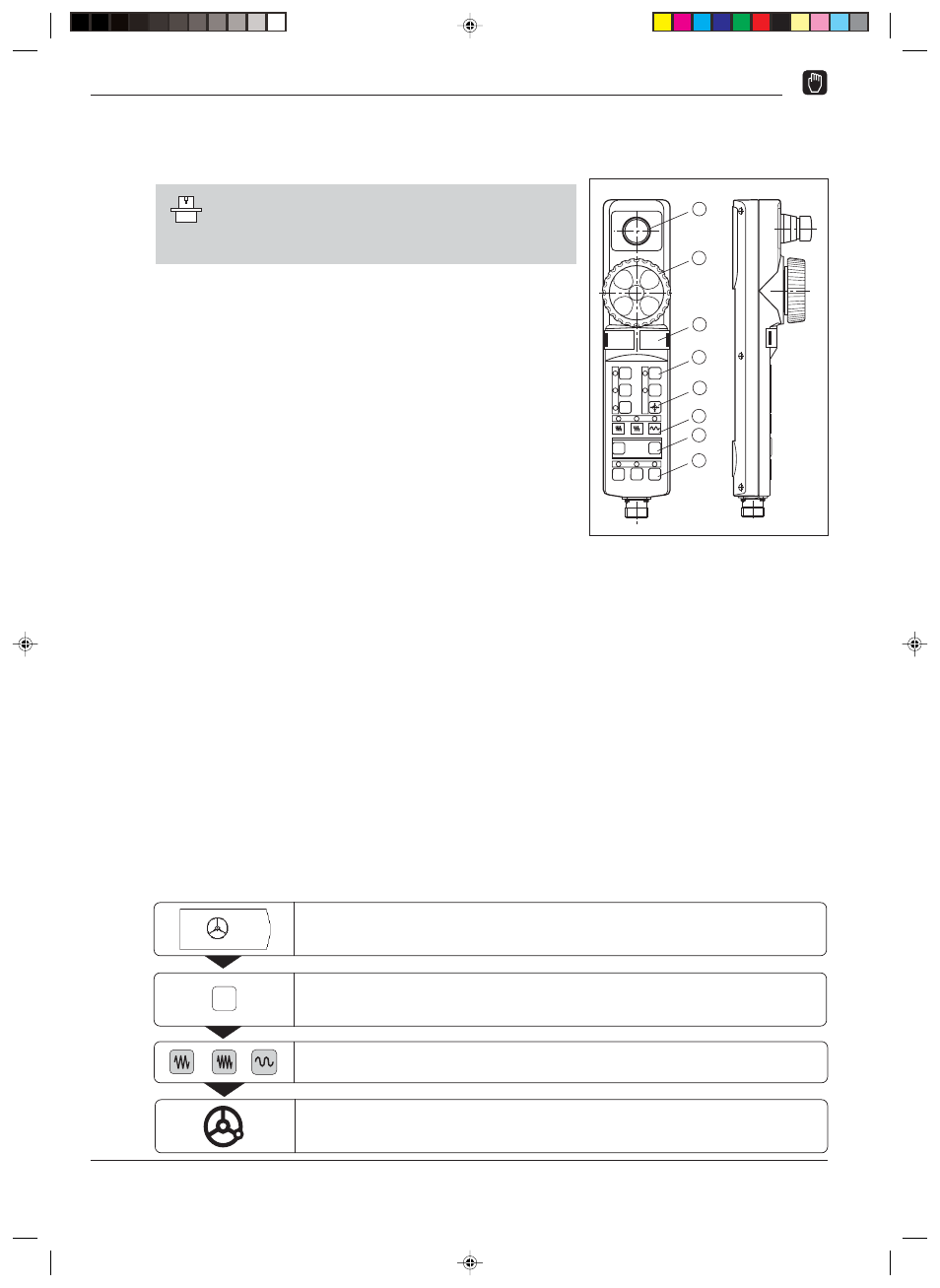

Fig. 3.3: La manivelle électronique
portable HR 410
Les manivelles électroniques HEIDENHAIN peuvent être raccordées
sur votre TNC 124:
• Manivelle portable HR 410
• Manivelle encastrable HR 130
Sens du déplacement
Le constructeur de la machine définit quelle action le sens de
rotation de la manivelle aura sur le sens du déplacement des axes.
Si vous travaillez avec la manivelle protable HR 410:
La manivelle portable HR 410 est équipée de deux touches
d'affectation  disposées latéralement. Vous ne pouvez déplacer
les axes de la machine à l'aide de la manivelle Á que lorsqu'une
touche d'affectation est maintenue enfoncée.
Autres fonctions de la manivelle HR 410:
• Les touches de sélection d'axes X, Y et Z à vous permettent de
sélectionner l'axe qui doit être déplacé.
• Les touches de sens + et - Æ vous permettent de déplacer les
axes en continu.
• Avec les 3 touches de vitesse Å, vous pouvez sélectionner la
vitesse de déplacement avec la manivelle ou les touches de
sens.
• La touche Ä de prise en compte de la position effective vous
permet, en mode „Teach-in“, de prendre en compte les positions
dans le programme ou les données d'outil dans le tableau d outil.
• Trois touches libres Ç à affecter à des fonctions-machine. Le
constructeur de votre machine vous indiquera les possibilités
d'utilisation dont vous disposez pour ces touches.
• En plus des touches d'affectation et par sécurité, la manivelle
est équipée d'une touche d'ARRET D'URGENCE À. Un moyen
de plus pour arrêter la machine rapidement et en toute sécurité.
• Les aimants situés sur la face arrière vous permettent placer la
manivelle à n'importe quel endroit de la machine.
Sélectionner la fonction Manivelle électronique. Le symbole de la
manivelle apparaît à côté du „X“ de la coordonnée X.
Sélectionner l'axe de coordonnées sur la manivelle.
Le symbole de la manivelle saute jusqu'à l'axe de coordonnées sélectionné.
Sélectionner le déplacement pour un tour: „grand - moyen - petit“,
conformément à ce qui a été défini par le constructeur de la machine.
Exemple: Déplacer l'axe de la machine à l'aide d'une manivelle électronique HR 410,
par exemple, l'axe Y
Mode de fonctionnement: MANUEL
Appuyer sur la touche d'affectation! Déplacer l'axe de la machine en faisant
tourner la manivelle.
–
Z
Y
X
+
V
IV
FCT
B
FCT
A
FCT
C
2
3
4
5
6
7
8
1
Y
