Positionnement avec introduction manuelle
TNC 124
53
Fonction
Touche
Sauter à la ligne d'introduction
précédente
Sauter à la ligne d'introduction
suivante
Valider les valeurs introduites
ENT

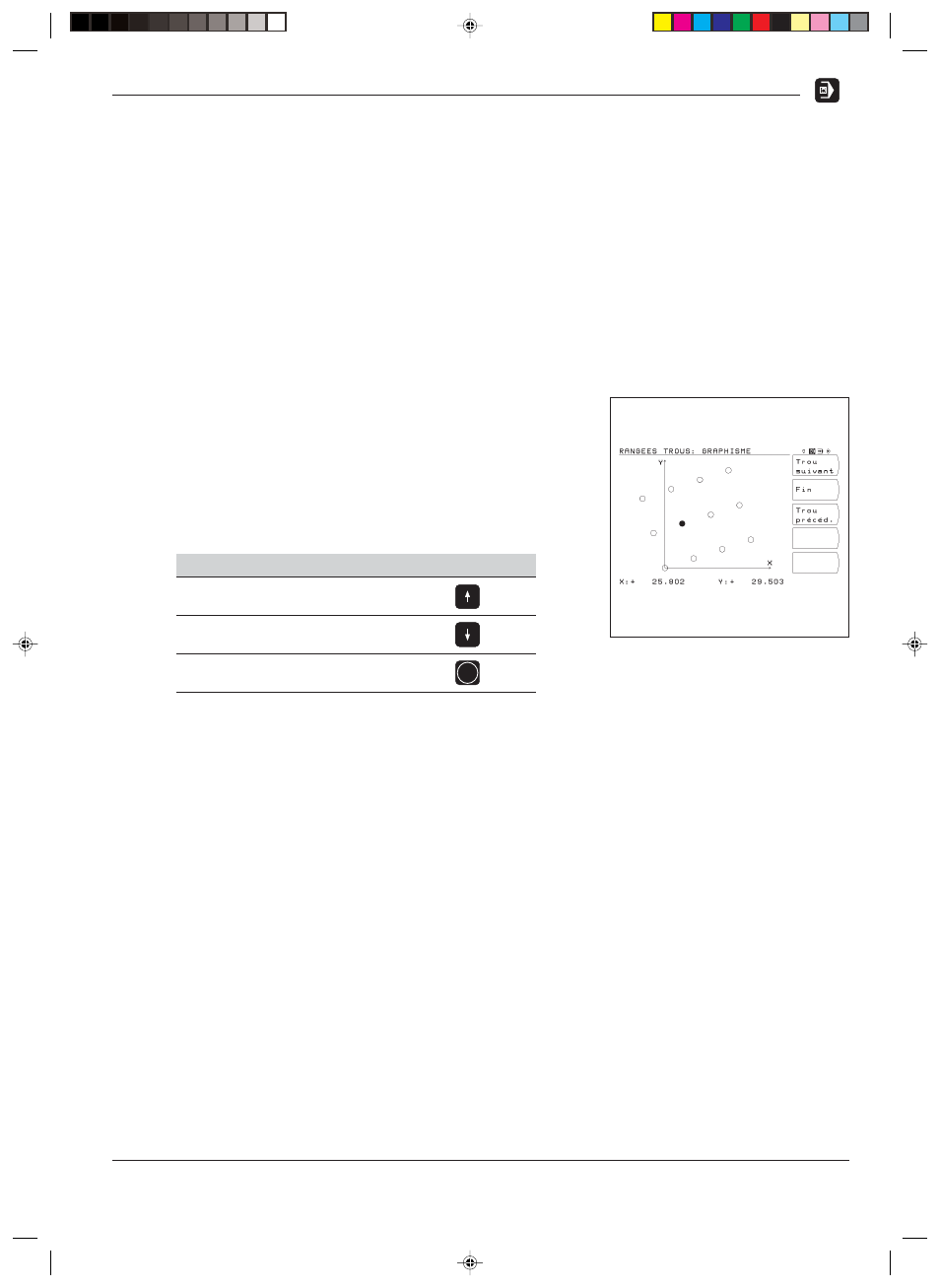

Fig. 4.6:
Graphisme de la TNC pour les
rangées de trous
Rangées de trous
Vous devez connaître les données suivantes des rangées de trous:
Coordonnées du premier trou
Nombre de trous par rangée de trous
Distance entre les trous sur la rangée
Angle compris entre la première rangée de trous et l'axe de
référence angulaire
Nombre de rangées de trous
Distance entre les rangées de trous
Trou ou filet
La TNC calcule les coordonnées de tous les trous.
Graphisme des rangées de trous
Avant l'usinage, le graphisme permet de contrôler si la TNC a
calculé la grille de trous telle que vous la désiriez.
Le graphisme de la grille de trous vous est également utile lorsque
les trous doivent être
sélectionnés directement
exécutés séparément
omis.
