7 Cycles de perçage et schémas de trous et cycles de fraisage dans le programme
TNC 124 91

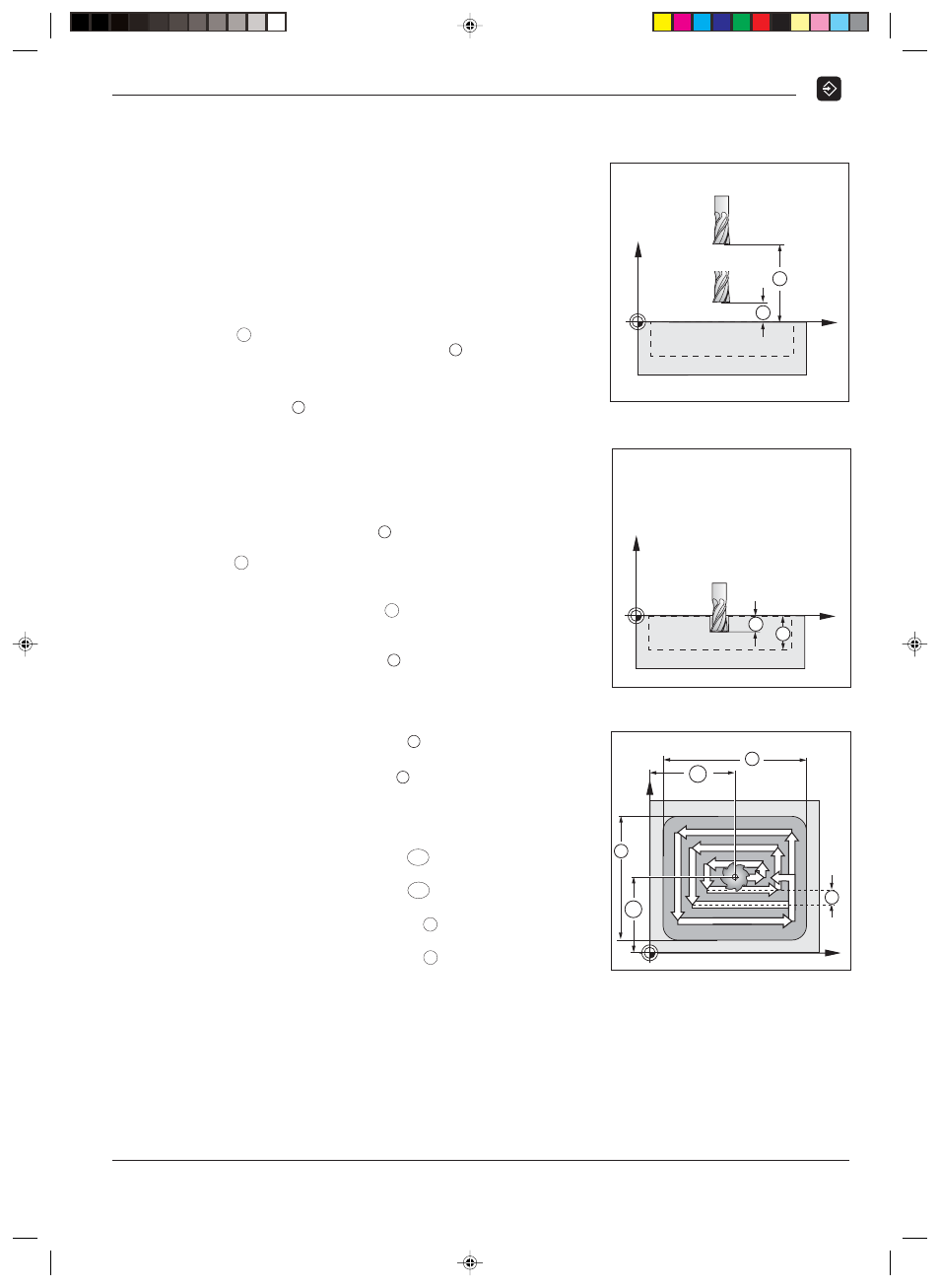

Fig. 7.8: L'étape III du cycle
4.0 POCHE RECTANGULAIRE
Fig. 7.7: L'étape II du cycle
4.0 POCHE RECTANGULAIRE
Fig. 7.6: L'étape I du cycle
4.0 POCHE RECTANGULAIRE
A
C
B
A
B
C
Fraisage de poche rectangulaire dans le programme
La TNC permet de faciliter l'évidement des poches rectangulaires.
Il vous suffit d'introduire les dimensions de la poche rectangulaire
pour que la TNC calcule les trajectoires d'évidement.
Déroulement du cycle
Le déroulement du cycle est décrit aux figures 7.6, 7.7 et 7.8.
I
:
La TNC positionne l'outil dans l'axe d'outil, à la hauteur de
sécurité H , puis dans le plan d'usinage, au centre de la poche et
dans l'axe d'outil, à la distance d'approche .
II
:
Suivant l'avance de plongée, la TNC effectue la première passe de
perçage jusqu'en .
III
:
La TNC évide ensuite la poche selon l'avance d'usinage en suivant
la trajectoire représentée sur la figure (fig. 7.8 avec fraisage en
avalant).
IV
:
Les passes de plongée et d'évidement sont répétées jusqu'à ce
que la profondeur programmée soit atteinte. Pour terminer, la
TNC rétracte l'outil au centre de la poche jusqu'à la hauteur de
sécurité H .
Données à introduire dans le cycle 4.0 POCHE RECTANGULAIRE
• Hauteur de sécurité - HAUT. H
Position absolue à laquelle la TNC peut déplacer l'outil dans
dans le plan d'usinage sans risque de collision.
• Distance d'approche - DIST.
De la hauteur de sécurité à la distance d'approche, la TNC
déplace l'outil en avance rapide.
• Surface de la pièce - SURF '
Coordonnée de la surface de la pièce en valeur absolue.
• Profondeur de perçage - PROF.
Distance entre la surface de la pièce et le fond du trou.
• Profondeur de passe - PASSE
Valeur correspondant à la plongée de l'outil.
• Avance de plongée - F
Vitesse de déplacement de l'outil lors de la plongée
(en mm/min.).
• Centre de la poche en X - POSX MX
Centre de la poche dans l'axe principal du plan d'usinage.
• Centre de la poche en Y - POSY MY
Centre de la poche dans l'axe auxiliaire du plan d'usinage.
• Longueur du côté en X - LONG. X X
Longueur de la poche dans le sens de l'axe principal.
• Longueur du côté en Y - LONG. Y Y
Longueur de la poche dans le sens de l'axe auxiliaire.
• Avance d'usinage - F
Vitesse de déplacement de l'outil dans le plan d'usinage
en [mm/min.]
• Direction - DIR.
Valeur d'introduction 0: fraisage en avalant (fig. 7.8: sens horaire)
Valeur d'introduction 1: fraisage en opposition (sens anti-horaire)
• Surépaisseur de finition - SUREP.
Surépaisseur de finition dans le plan d'usinage.
I
Z
A
H
X
II
Z
C
B
X
III
MY
R
Y
X
MX
Y
X
