8 Sous-programmes et répétitions de partie de programme
TNC 124 95
Y
X
60
50
0
0
40 20
40
10
20
8
3
2
1
Sous-programme

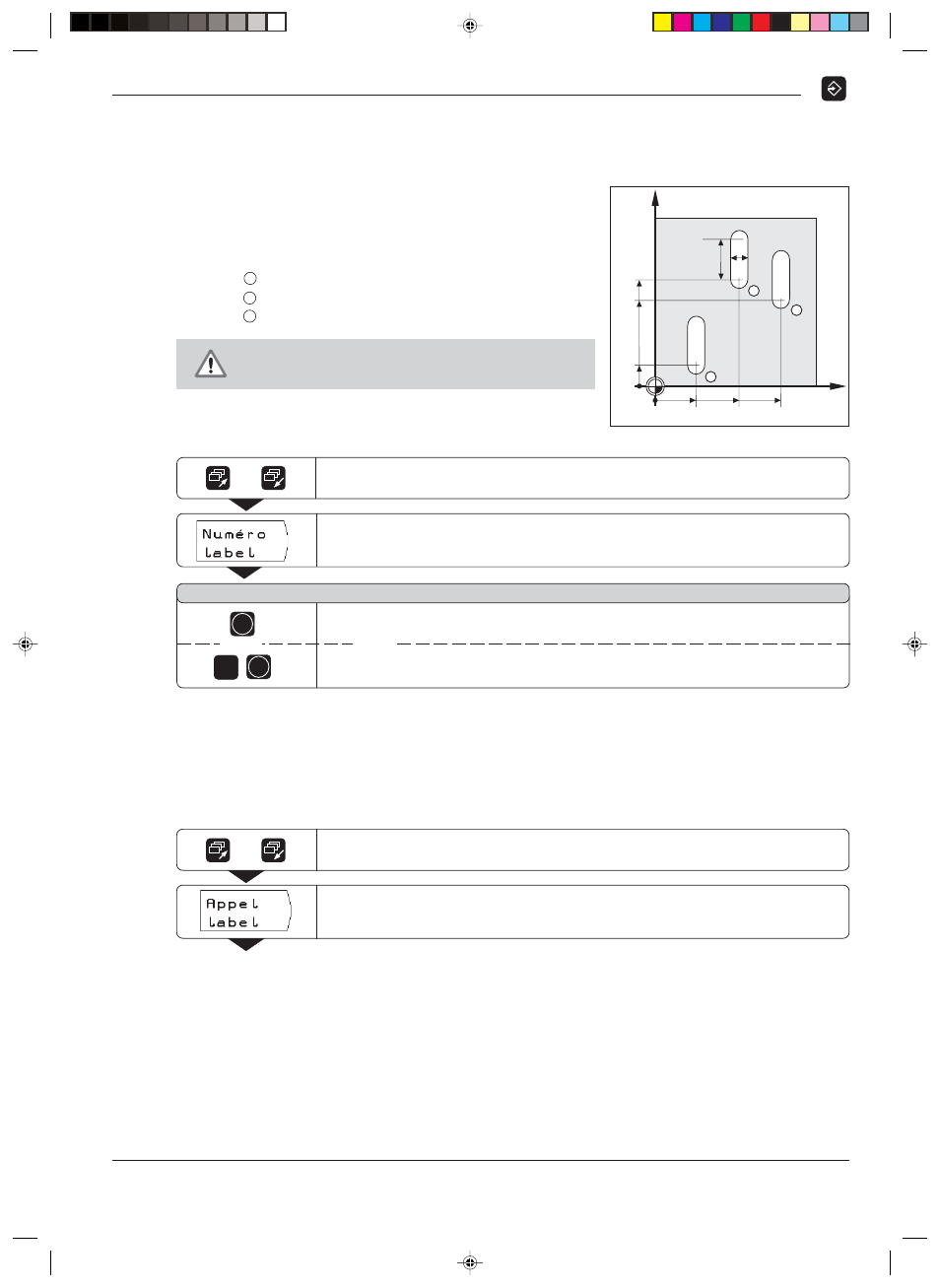

Exemple de programme: Sous-programme pour rainures
Longueur de rainure: 20 mm + diamètre d'outil
Profondeur de rainure: –10 mm
Diamètre de la rainure: 8 mm (= diamètre d'outil)
Coordonnées du point de plongée
Rainure : X = 20 mm Y = 10 mm
Rainure : X = 40 mm Y = 50 mm
Rainure : X = 60 mm Y = 40 mm
Cet exemple requiert une fraise à denture
frontale (DIN 844)!
Feuilleter jusqu'au deuxième menu de softkeys.
Initialiser la marque de programme ( LBL ) pour un sous-programme.
La TNC propose le numéro de label libre immédiatement inférieur.
Numéro de label ?
/
ENT
1 ENT
Introduire ( 1 ) le numéro de label. Valider l'introduction.
Le label LBL 1 initialisé apparaît dans la séquence actuelle.
Prendre en compe le numéro de label .
ou ou
Grâce à ce label, le début d'un sous-programme (ou d'une
répétition de partie de programme) est maintenant marqué. Vous
introduisez les séquences pour le sous-programme à la suite de la
séquence LBL.
Label 0 ( LBL 0 ) désigne toujours la fin d'un sous-programme!
Exemple: Introduire un appel de sous-programme - CALL LBL
Feuilleter jusqu'au deuxième menu de softkeys.
Appeler le label.
La TNC propose le numéro de label initialisé en dernier.
/
Exemple: Initialiser le label pour le sous-programme
Mode de fonctionnement: MEMORISATION/EDITION DE PROGRAMME
2
1
3
