1
Principes de base pour les données de positions
14
TNC 124
Déplacements de la machine et systèmes de mesure de déplacement
Programmation d'un déplacement d'outil
Lors de l'usinage, soit c'est la table de la machine avec l'outil bridé
sur celle-ci qui se déplace sur un axe, ou bien alors c'est l'outil lui-
même.
Marques de référence
Sur les règles de mesure ont été déposées une ou plusieurs
marques de référence. Au moment où elles sont franchies, elles
génèrent un signal qui définit pour la TNC une position de la règle
comme point de référence (point de référence règle = point de
référence spécifique à la machine).
Grâce à ces points de référence, la TNC peut rétablir la relation
entre la position du chariot de la machine et la position effective
affichée.
Sur les systèmes de mesure linéaire avec marques de référence
à distances codées, il vous suffit d'effectuer un déplacement des
axes de la machine sur 20 mm max. (20° pour les systèmes de
mesure angulaires).
Y
X
Z
+X
+Z
+Y
Fig. 1.10: Règles de mesure en haut avec
marques de référence à distances
codées, en bas avec une marque
de référence
Systèmes de mesure de déplacement
Les systèmes de mesure de déplacement systèmes de mesure
linéaire pour les axes linéaires, systèmes de mesure angulaire pour
les axes rotatifs transforment les déplacements des axes de la
machine en signaux électriques. La TNC 124 exploite ces signaux
et calcule en permanence la position effective des axes de la
machine.
Une coupure de courant provoque la perte de la relation entre la
position du chariot de la machine et la position effective calculée; la
TNC est capable de rétablir cette relation lors de la remise en
route.
Lorsque vous introduisez les déplacements de l'outil
dans un programme, veillez bien à respecter ce
principe de base: Les déplacements d'outil sont
toujours programmés en supposant que la pièce soit
immobile et que l'outil exécute tous les déplacements.

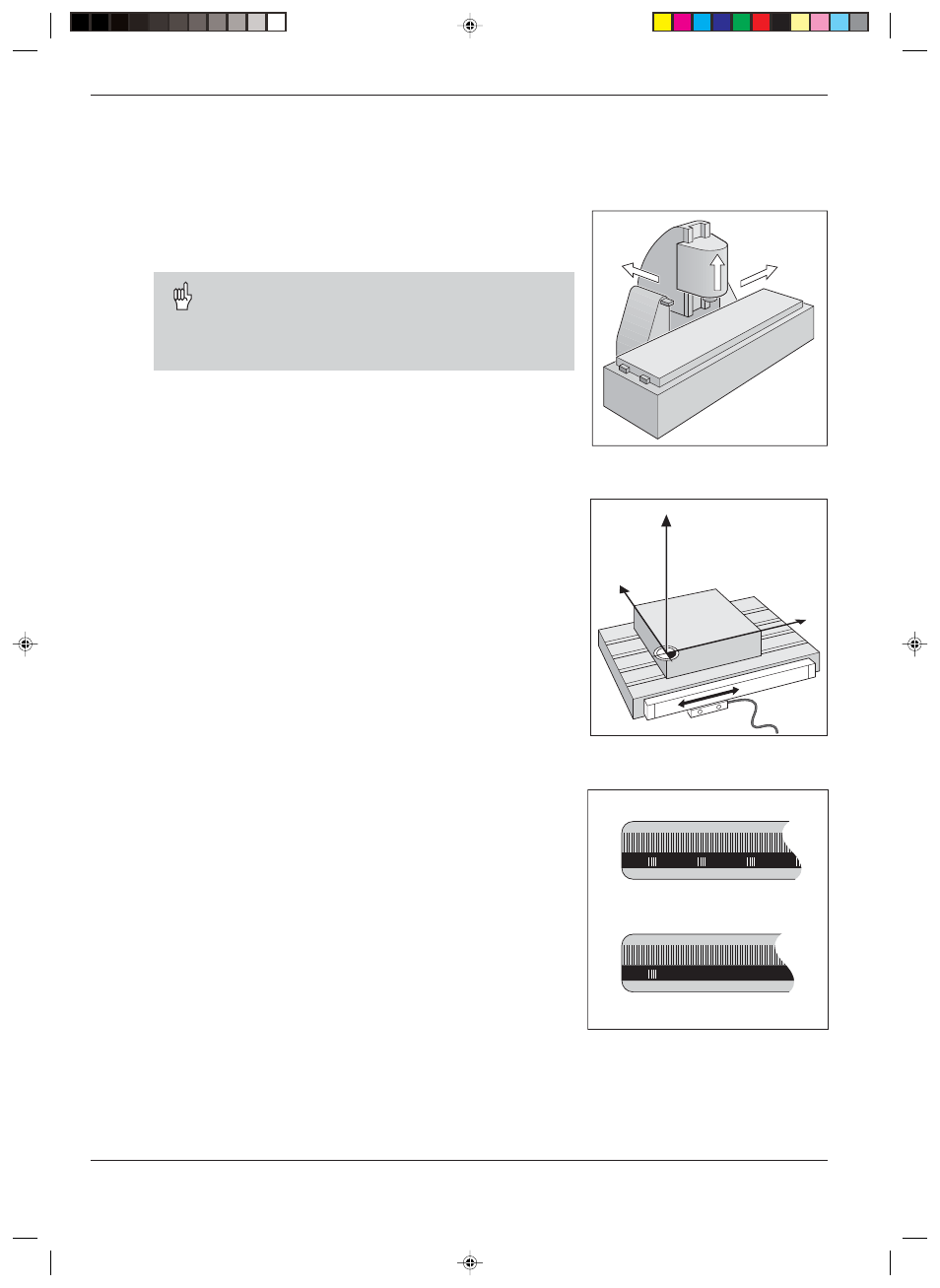

Fig. 1.8: Déplacement de l'outil en Y et Z;
déplacement de la table de la
machine en X
Fig. 1.9: Système de mesure de déplacement
pour un axe linéaire, par ex. pour
l'axe X
