4
Positionnement avec introduction manuelle
58
TNC 124
Après avoir introduit toutes les données, lancez le cycle Poche rectangulaire

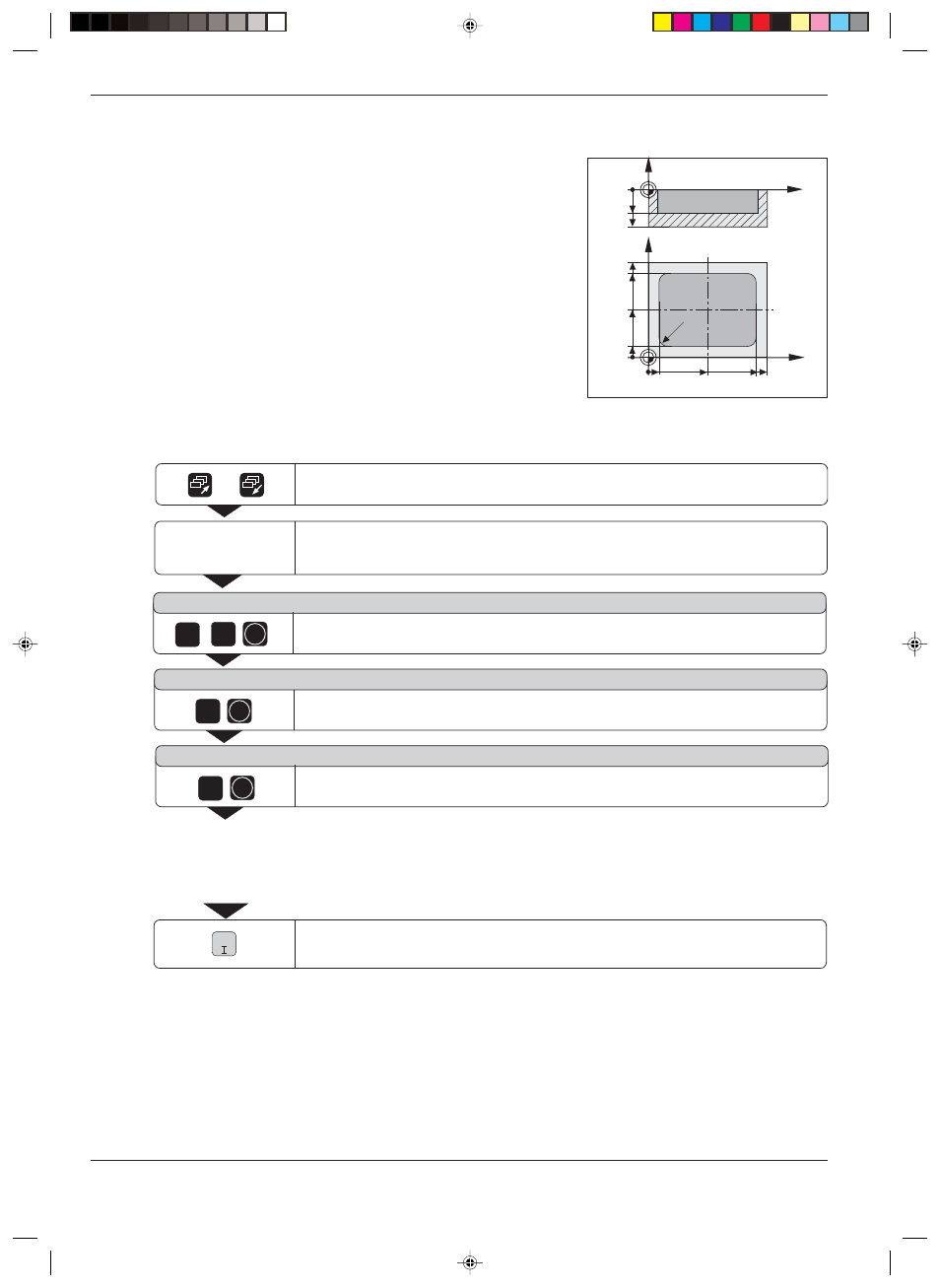

Exemple: POCHE RECTANGULAIRE
Hauteur de sécurité:
+ 80 mm
Distance d'approche:
2 mm
Surface de la pièce:
+ 0 mm
Profondeur de fraisage:
20 mm
Profondeur de passe:
7 mm
Avance de plongée:
80 mm/min.
Centre poche en X:
50 mm
Centre poche en Y:
40 mm
Longueur du côté en X:
80 mm
Longueur du côté en Y:
60 mm
Avance d'usinage:
100 mm/min.
Direction:
0: AVALANT
Surépaisseur de finition
0,5 mm
Mode: POSITIONNEMENT AVEC INTRODUCTION MANUELLE
/
Feuilleter jusqu'au 2ème menu de softkeys
Sélectionner le cycle Poche rectangulaire
Distance d'approche ?
Introduire la distance d'approche ( DIST 2 mm ).
Valider l'introduction.
Hauteur de sécurité ?
Introduire la hauteur de sécurité au-dessus de la pièce
( HAUT + 80 mm ). Valider l'introduction.
Surface ?
Introduire la coordonnée de la Surface de la pièce ( SURF 0 mm ).
Valider l'introduction.
0
ENT
0
ENT
ENT
2
8
.
.
.
NC
Y
X
10
0
90
100
0
70
–20
80
Z
X
–30
0
10
R10
50
40
