2 Travail à l'aide de la TNC 124 – Les premiers pas
22 TNC 124
Sélectionner l'affichage de position
La TNC peut afficher diverses valeurs de positions pour la
définition de la position de l'outil.

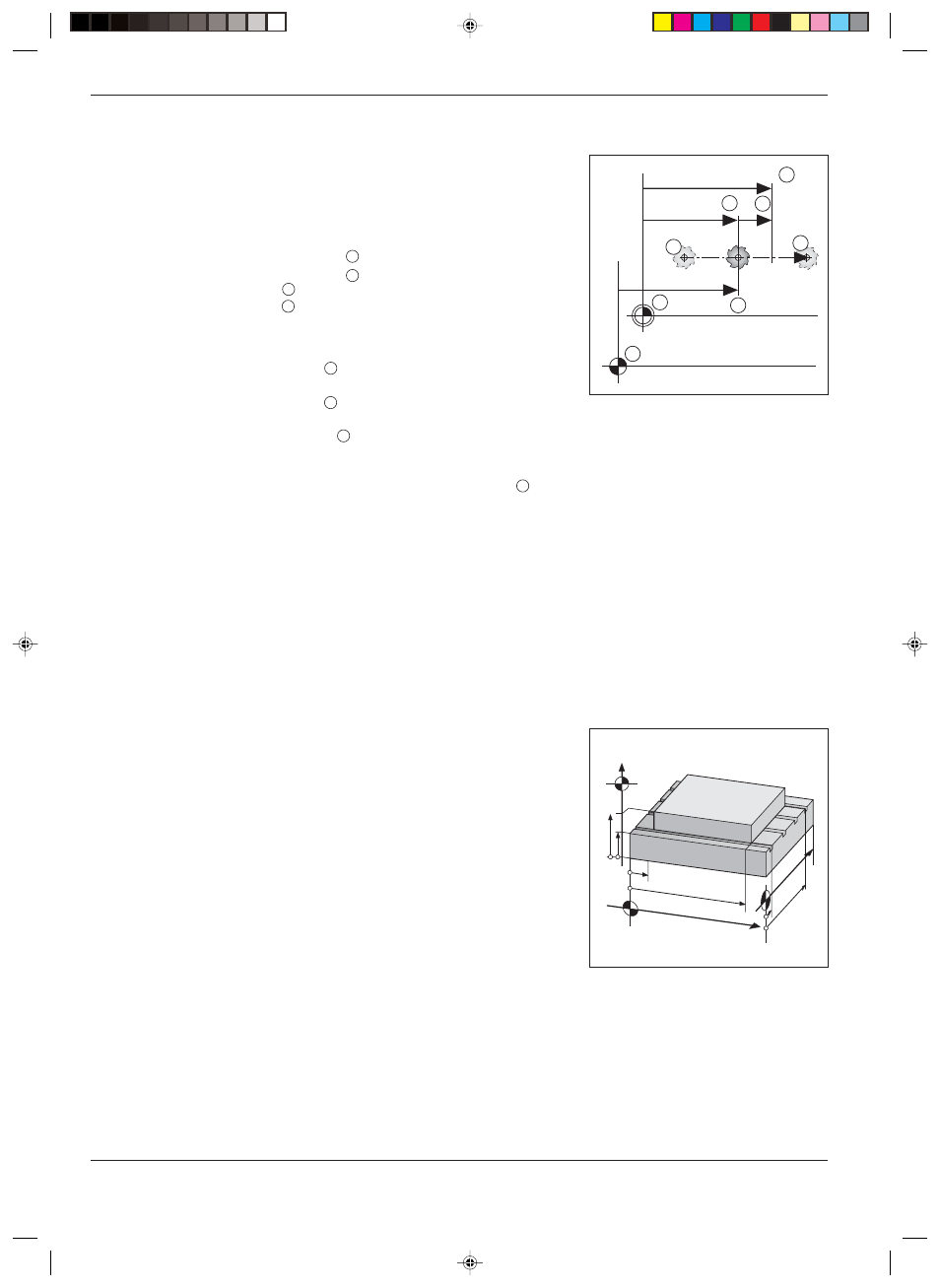

La fig. 2.6 contient les positions suivantes:
• Position de sortie de l'outil
• Position nominale de l'outil
• Point zéro pièce
• Point zéro règle
Les affichages de position de la TNC peuvent être réglés sur les
valeurs suivantes:
• Position nominale NOM
Valeur de position donnée ponctuellement par la TNC
• Position effective EFF
position actuelle de l'outil se référant au point zéro pièce
• Erreur de poursuite ERP
Différence entre la position nominale et la position effective
(NOM – EFF)
• Position effective se référant au point zéro règle REF
Modifier l'affichage de position
➤ Appuyez sur la touche MOD.
➤ Feuilletez jusqu'au menu de softkeys avec paramètre utilisateur
Posit
.
➤ Appuyez sur la softkey pour sélectionner l'affichage de position.
Le changement d'état s'effectue.
➤ Sélectionnez l'affichage désiré.
➤ Appuyez une nouvelle fois sur la touche MOD.
Pour plus d'informations sur les paramètres utilisateur, reportez-
vous au chapitre 13.
Limitations de zones de déplacement
Le constructeur définit la course max. des axes de la machines.
Fig. 2.6: Positions de l'outil et de la pièce
4
2 3
1
Z
A
W
M
Y
Z
X
Z
min
Z
max
X
min Y
max
Y
min
X
max
A
Z
W
M
1
3
2
4
Chap. 2.7: Les limitations de courses de
déplaplacement permettent de
définir la zone de travail
