7 Cycles de perçage et schémas de trous et cycles de fraisage dans le programme
TNC 124 79
PERCAGE PROFOND
A l'aide du cycle 1.0 PERCAGE PROFOND, la TNC perce en
plusieurs passes jusqu'à la profondeur de perçage programmée.
Déroulement du cycle

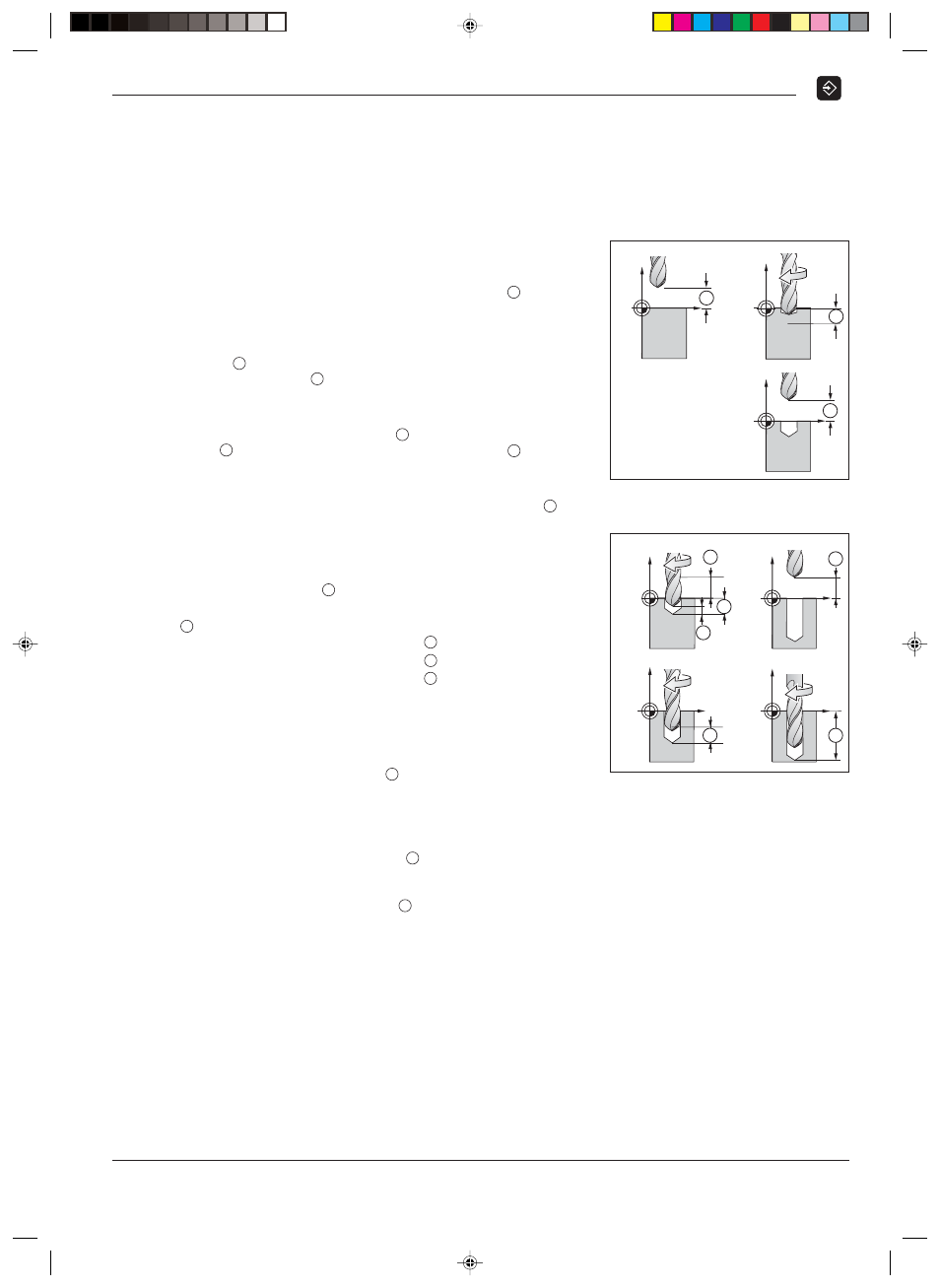

Le déroulement du cycle est décrit aux figures 7.2 et 7.3.
I
:
La TNC positionne le foret à la distance d'approche au-dessus
de la surface de la pièce.
II
:
Suivant l'avance d'usinage F, la TNC effectue la première passe de
perçage . Puis elle rétracte l'outil en rapide (F MAX) jusqu'à la
distance d'approche .
III
:
La TNC amène le foret à nouveau dans le trou et le positionne en
rapide jusqu'à la cote du perçage de la dernière profondeur de
passe . Elle effectue ensuite une nouvelle passe .
IV
:
La TNC rétracte le foret et renouvelle l'opération de perçage
(plongée/retrait), jusqu'à ce que la profondeur de perçage soit
atteinte.
Au fond du trou, la TNC tourne à vide et rétracte le foret en rapide
(F MAX) à la hauteur de sécurité.
Distance de sécurité
La TNC détermine automatiquement la cote du perçage précédent
pour l'usinage:
Profondeur perçage < 30 mm: = 0,6 mm
Profondeur perçage 30 mm à 350 mm: = 0,02 • prof. perçage
Profondeur perçage > 350 mm: = 7 mm
Données à introduire dans le cycle 1.0 PERCAGE PROFOND
• Hauteur de sécurité - HAUT.
Hauteur de sécurité dans laquelle la TNC peut déplacer le foret
dans le plan d'usinage sans risque de collision.
• Distance d'approche - DIST.
De la hauteur de sécurité à la distance d'approche, la TNC
déplace l'outil en avance rapide.
• Surface de la pièce - SURF
Coordonnée de la surface de la pièce en valeur absolue.
• Profondeur de perçage - PROF.
Distance entre la surface de la pièce et le fond du trou (pointe
cônique du foret)
• Profondeur de passe - PASSE
Valeur correspondant à la plongée du foret
• Temporisation - TEMP. en [s]
Pendant la temporisation, la TNC faire tourner à vide la pointe
du foret au fond du trou.
• Avance - F en [mm/min.]
Vitesse de déplacement du foret lors du perçage profond
Profondeur de perçage et profondeur de passe
Il n'est pas nécessaire que la profondeur de passe soit un multiple
de la profondeur de perçage.
Si la profondeur de passe est supérieure à la profondeur de
perçage ou égale à celle-ci, la TNC déplace le foret jusqu'au fond
du trou en une passe.
III IV
A
t
B
A
C
C
Cycles de perçage dans le programme
I
A
A
C
II
A
C
A
B
t
t
t
A
C
B
t
C C
t
Fig. 7.2: Etapes I et II du cycle
1.0 PERCAGE PROFOND
Fig. 7.3: Etapes III et IV du cycle 1.0
PERCAGE PROFOND
t
