3
Mode Manuel et dégauchissage
34
TNC 124
Fonctions pour l'initialisation du point de référence

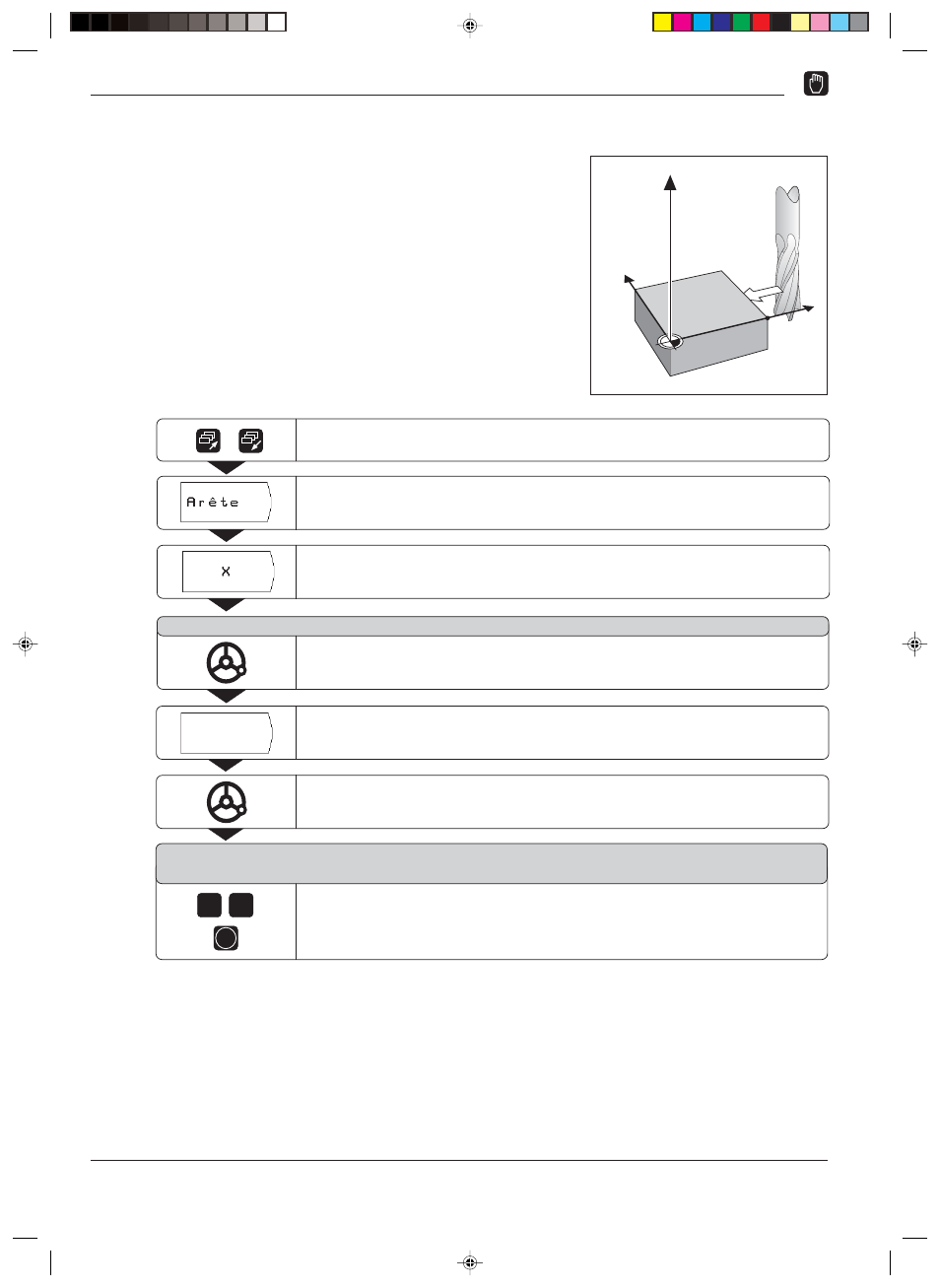

Exemple: Palper l'arête de la pièce, afficher la position de l'arête
et initialiser l'arête comme ligne de référence
L'arête palpée est parallèle à l'axe Y.
Pour toutes les coordonnées d'un point de référence, vous pouvez
palper les arêtes et surfaces (tel qu'indiqué sur la page suivante) et
les initialiser comme lignes de référence.
Y
X
Z
X?
Feuilletez jusqu'au deuxième menu de softkeys.
Sélectionnez l'axe sur lequel la coordonnée sera initialisée: axe X
Sélectionner Arête .
Palpage dans l'axe X
/
Mémoriser la position de l'arête de la pièce.
Eloigner l'outil de l'arête de la pièce.
2
0
ENT
Introduire valeur pour X
+ 0
La TNC donne la valeur 0 pour la coordonnée.
Introduire la coordonnée désirée pour l'arête de la pièce, par ex. X = 20 mm
et
initialiser la coordonnée comme point de référence pour cette arête.
Amener l'outil sur l'arête de la pièce.
Modes de fonctionnement: MANUEL/MANIVELLE
ELECTRONIQUE/PAS-A-PAS
Mémor.
