4 Positionnement avec introduction manuelle
56 TNC 124

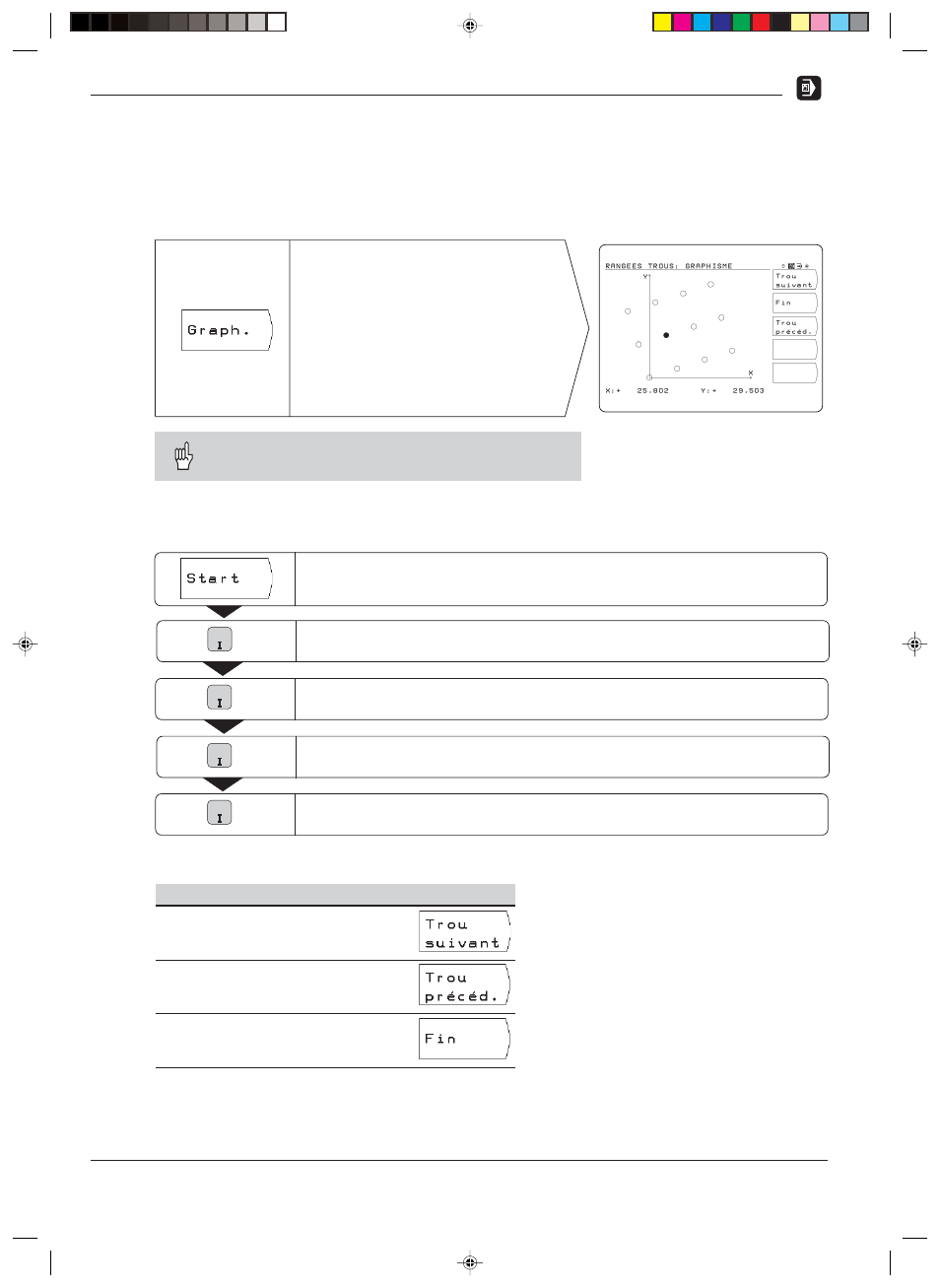

2ème étape: Affichage du graphisme des rangées de trous
Le graphisme des rangées de trous permet de contrôler les
données introduites pour les rangées de trous. Le graphisme
représente le trou actuel sous forme d'un cercle plein.
La TNC représente graphique-
ment à l'écran la grille de trous, ici
3 rangées de 4 trous chacune:
1er trou à X=20 mm, Y=10 mm;
Distance entre les trous 10 mm;
Angle entre les rangées de trous et
l'axe X 18°;
Distance entre les rangées 12 mm;
Les coordonnées du trou actuel ap-
paraissent en-dessous de l'écran.
Rangées de trous
La TNC peut inverser le graphisme du schéma de trous,
en fonction d'un paramètre utilisateur (cf. chap. 12).
3ème étape: Perçage
Avant der percer, vérifiez les données du cycle Perçage!
Percer le trou suivant et tous les autres.
Prépositionner le second axe de coordonnées.
Lancer les rangées de trous.
Prépositionner le premier axe de coordonnées. NC
NC
NC
NC
Percer. La TNC perce le trou tel que défini dans Perçage profond
(ou Taraudage ).
Fonctions perçage et graphisme
Fonction Softkey
Trou suivant
Retour au trou précédent
Achever le graphisme/le perçage
