8
Sous-programmes et répétitions de partie de programme
TNC 124
97
Cet exemple requiert une fraise à denture
frontale (DIN 844)!
Répétition de partie de programme
Vous introduisez une répétition de partie de programme de la
même manière que lorsqu'il s'agit d'un sous-programme. La fin
d'une partie de programme est désignée par l'instruction
commandant la répétition. Le label 0 ne sera donc pas mis.
Affichage de la séquence CALL LBL lors d'une répétition de partie de programme
L'écran affiche par exemple: CALL LBL 1 REP 10 / 10 .
Les deux nombres avec barre oblique indiquent qu'il s'agit d'une
répétition de partie de programme.
Le nombre précédent la barre oblique correspond à la valeur introduite
pour le nombre de répétitions.
Le nombre suivant la barre oblique donne en cours d'usinage le nombre
des répétitions restant à effectuer.

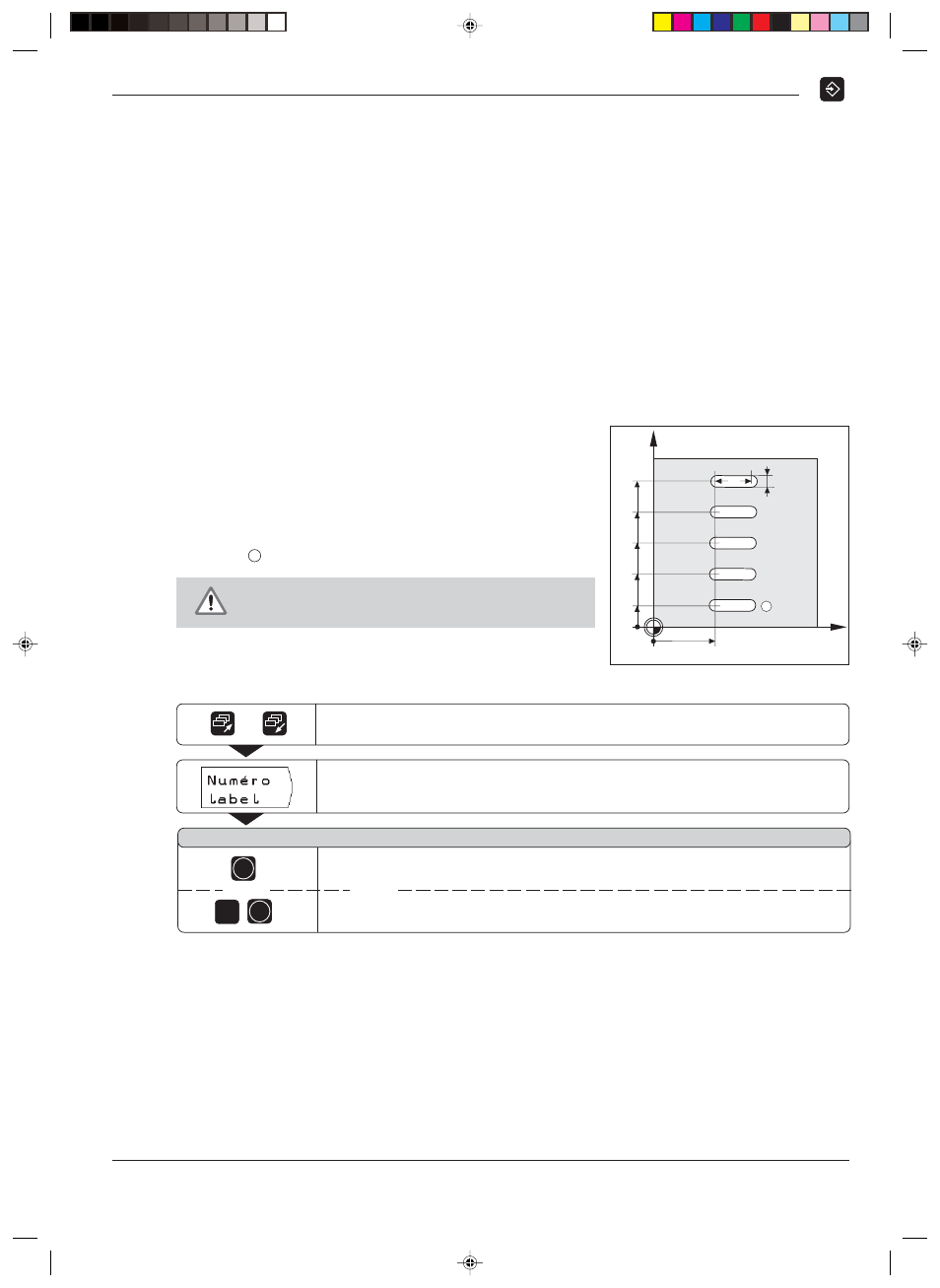

Exemple de programme: Répétitions partie de programme avec rainure
Longueur de rainure:
16 mm + diamètre d'outil
Profondeur de rainure:
12 mm
Décalage incrémental du
point de plongée:
15 mm
Diamètre de la rainure:
6 mm (= diamètre d'outil)
Coordonnées du point de plongée:
Rainure :
X = 30 mm Y = 10 mm
Y
X
70
0
0
30
55
10
6
40
25
16
1
Feuilleter jusqu'au deuxième menu de softkeys.
Initialiser le label ( LBL ) pour une répétition de partie de PGM. La TNC
propose le numéro de label libre immédiatement inférieur.
/
Numéro de label ?
ENT
1
ENT
Introduire ( 1 ) le numéro de label. Valider l'introduction.
Le label LBL 1 initialisé apparaît dans la séquence actuelle.
Prendre en compte le numéro de label .
ou
ou
Introduisez les séquences de programme pour les répétitions de
partie de programme à la suite de la séquence LBL.
1
Exemple: Initialiser le label pour la répétition de partie de
programme
Mode de fonctionnement: MEMORISATION/EDITION DE PROGRAMME
