4 Positionnement avec introduction manuelle
TNC 124 49
Fonction Softkey/touche
Commuter sur cercle entier
Commuter sur arc de cercle
Sauter à la ligne d'introduction
précédente
Sauter à la ligne d'introduction
suivante
Valider les valeurs introduites
Cercle de trous
Vous devez connaître les données suivantes du cercle de trous:
• Cercle entier ou arc de cercle
• Nombre de trous
• Coordonnées du centre et rayon du cercle
• Angle initial: position angulaire du premier trou
• Avec arc de cercle seulement: pas angulaire entre les trous
• Trou ou filet
La TNC calcule les coordonnées de tous les trous
Graphisme du cercle de trous
Le graphisme vous permet de vérifier avant l'usinage si la TNC a
calculé le cercle de trous tel que vous le désiriez.
Le graphisme de cercle de trous vous sera également fort utile
lorsque les trous doivent être:
• sélectionnés directement,
• exécutés séparément
• omis
Sommaire des fonctions
ENT

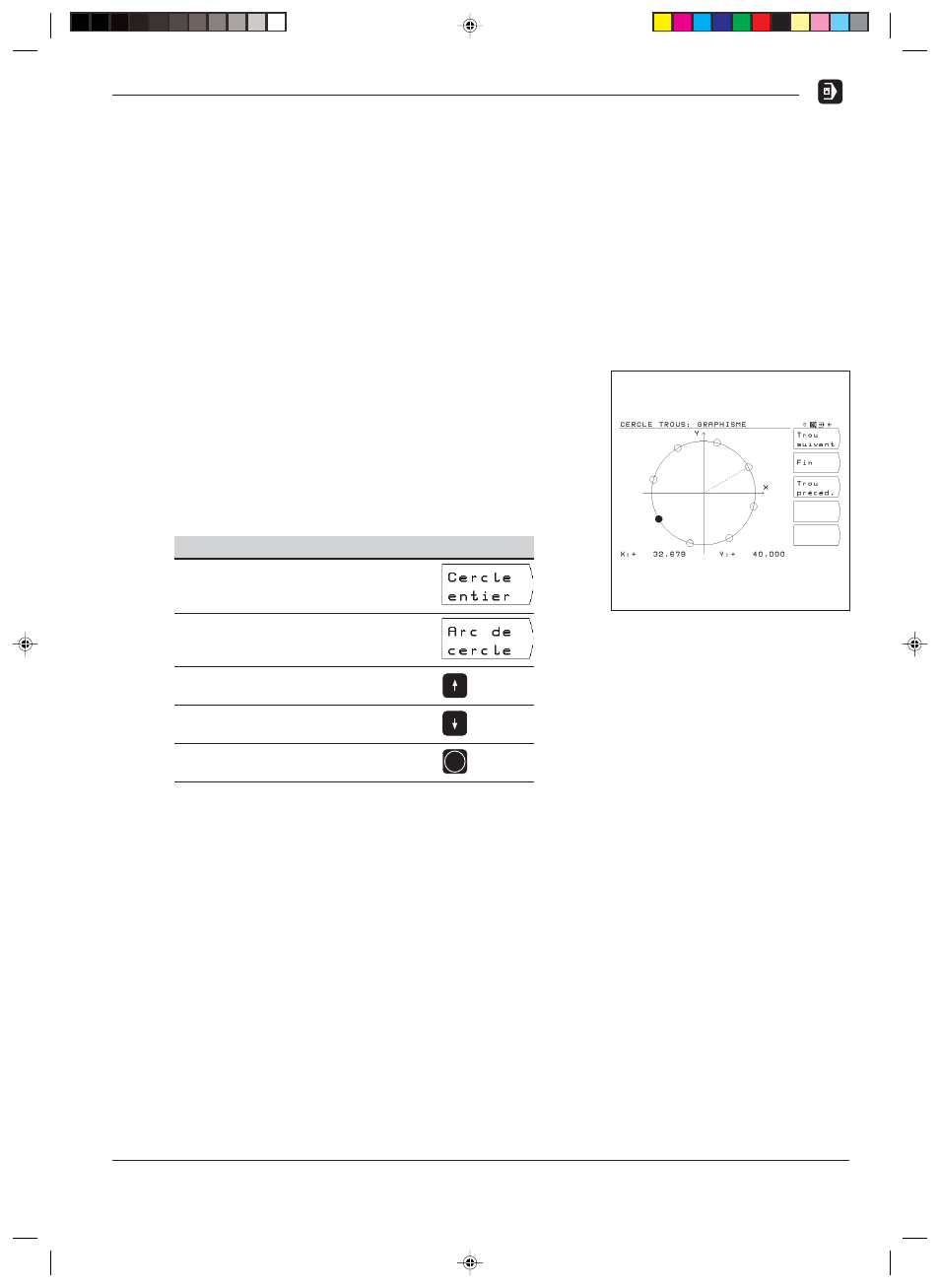

Fig. 4.5: Graphisme de la TNC pour le cercle
de trous
