6 Positions d'outil dans le programme
TNC 124 75

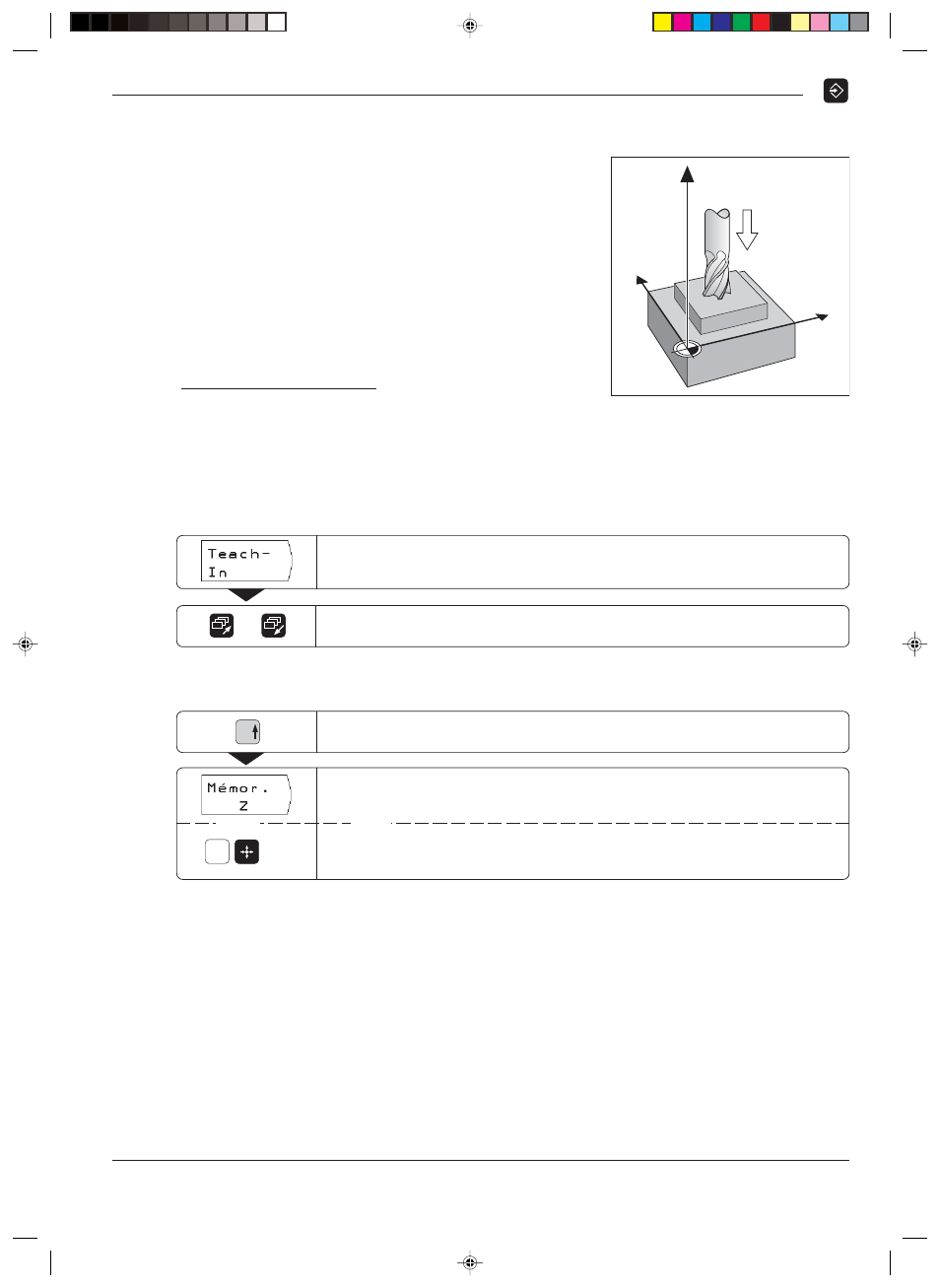

Exemple de programme: Affleurer un îlot et transposer les positions
dans un programme
Dans cet exemple, vous élaborez un programme contenant les
positions effectives de l'outil.
Si vous exécutez le programme à partir des positions effectives:
➤ utilisez un outil de même rayon que celui dont vous vous
êtes servi pour affleurer les positions effectives.
➤ Si vous utilisez un autre outil, vous devez alors introduire toutes
les séquences de programme avec la correction de rayon.
Vous devez introduire comme rayon d'outil la différence entre
les rayons des deux outils:
Rayon de l'outil d'usinage
– Rayon de l'outil Teach-In
= Rayon d'outil à introduire
Sélectionner la correction de rayon
La correction de rayon actuelle apparaît dans le champ clair, en
haut de l'écran.
Si vous désirez modifier la correction de rayon
➤ Appuyez sur la softkey Corr. rayon
Mode de fonctionnement: MEMORISATION/EDITION DE PROGRAMME
Prise en compte de positions: Mode Teach-In
Sélectionner Teach-In .
Feuilleter jusqu'au deuxième menu de softkeys.
/
Exemple: Prendre en compte dans un programme la
coordonnée Z (surface de la pièce)
Déplacer l'outil jusqu'à ce qu'il affleure la surface de la pièce.
Z–´
Y
X
Z
ou ou
Mémoriser la position de l'axe d'outil ( Z ) par softkey, sur la TNC
à l'aide de la touche „prise en compte de position effective“ sur la manivelle.
Z
