4
Positionnement avec introduction manuelle
TNC 124
51

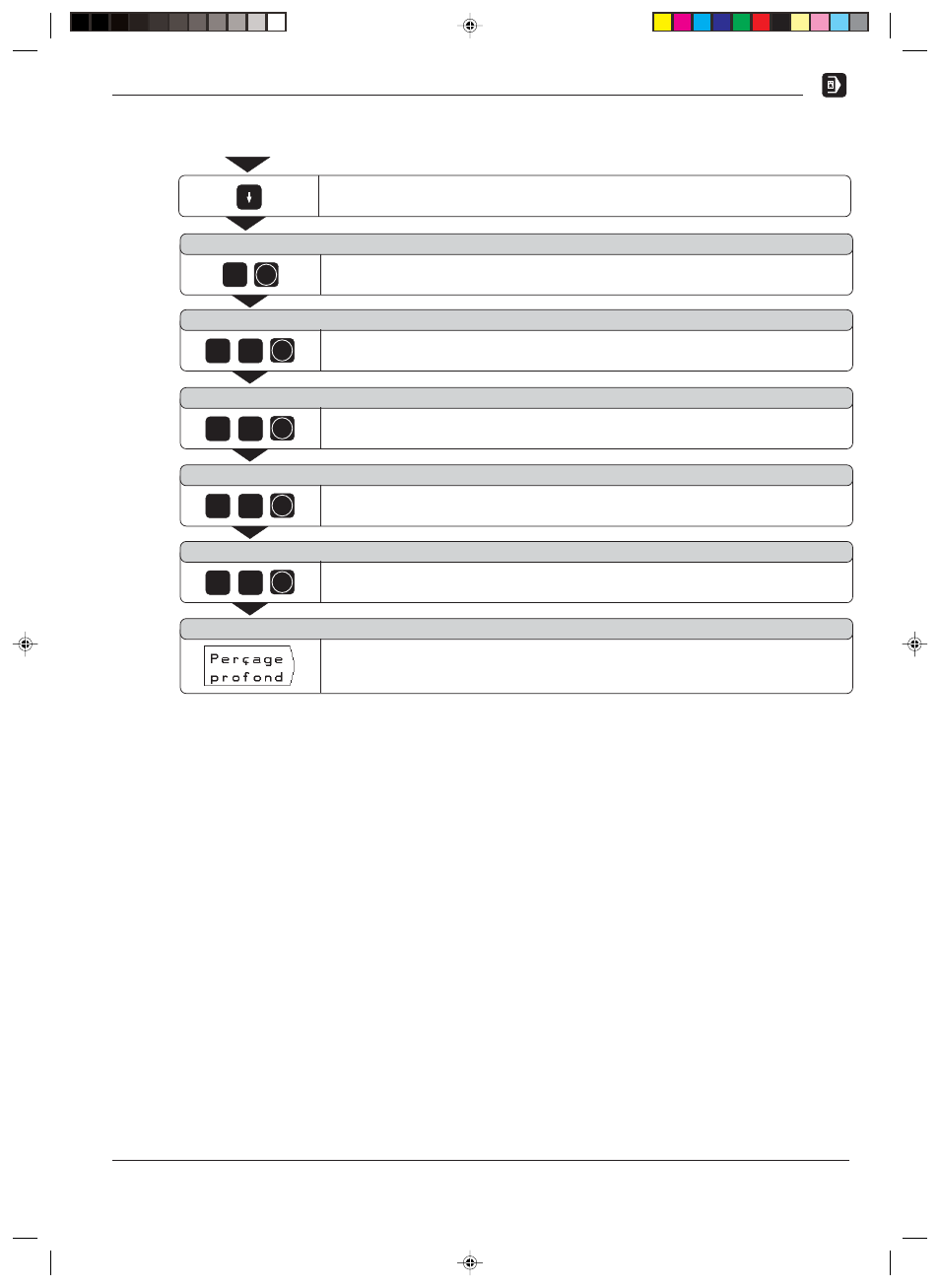

Cercle de trous
5
0
ENT
5
0
ENT
0
ENT
2
3
0
ENT
8
ENT
Centre X ?
Introduire la coordonnée X du centre du cercle de trous ( X = 50 mm ).
Valider l'introduction
Centre Y ?
Introduire la coordonnée Y du centre du cercle de trous ( Y = 50 mm ).
Valider l'introduction
Rayon ?
Angle initial ?
Introduire l' angle initial entre l'axe X et le premier trou ( 30° ).
Valider l'introduction
Type de perçage ?
Nombre de trous ?
Introduire le nombre de trous ( 8 ).
Valider l'introduction.
Introduire le rayon du cercle de trous ( 20 mm ).
Valider l'introduction
Des trous doivent être usinés aux positions du cercle de trous.
Introduire les données et appeler le dialogue
