3 Mode Manuel et dégauchissage
28 TNC 124

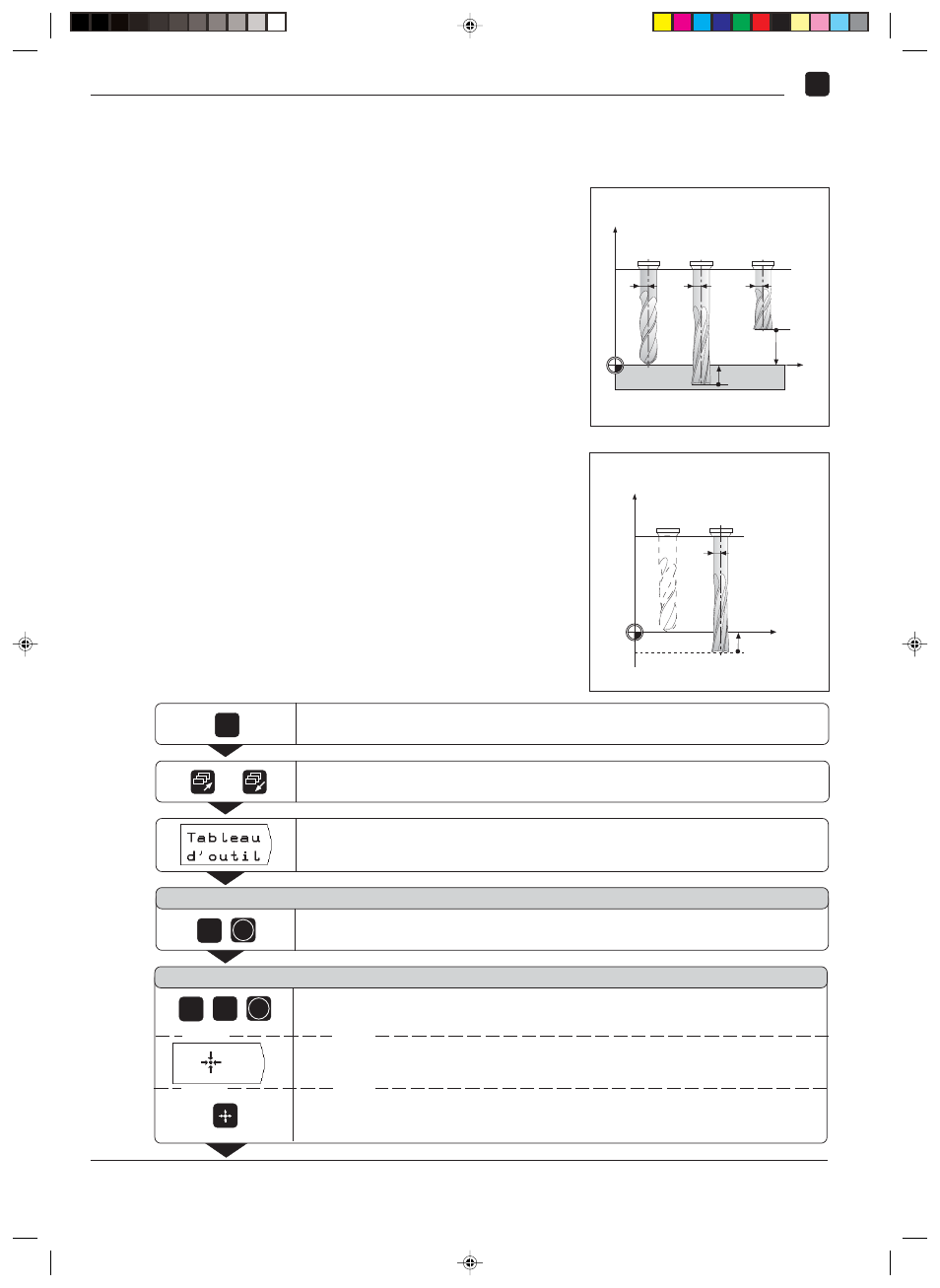

Introduction de la longueur et du rayon de l'outil
Vous introduisez la longueur et le rayon de vos outils dans le
tableau d'outils de la TNC. La TNC prend en compte ces données
lors de l'initialisation du point de référence et pour toutes les
opérations d'usinage.
Vous pouvez introduire jusqu'à 99 outils.
La „longueur d'outil“ que vous introduisez correspond à la
différence de longueur DL entre l'outil et l'outil zéro.
Lorsque vous affleurez la surface de la pièce pour déterminer la
longueur de l'outil, il vous suffit pour cela de prendre en compte
par softkey la position effective de l'axe d'outil.
Signe pour la différence de longueur DL
L'outil est plus long que l'outil zéro: DL > 0
L'outil est plus court que l'outil zéro: DL < 0
MOD
Z
X
∆L
3
<0
∆L
2
>0
∆L
1
=0
R 1
T
1
T
2
T
3
R
2 R
3
Fig. 3.5: Longueurs et rayons d'outils
Z
L
7
>0
L 0 =0
T
0
T
7
R
7
X
Exemple: Introduire la longueur et le rayon de l'outil dans le
tableau d'outils
Numéro d'outil: par ex. 7
Longueur d'outil: L = 12 mm
Rayon d'outil: R = 8 mm
MOD
Sélectionner le paramètre utilisateur.
Avec la softkey Tableau d'outil feuilleter jusqu'au menu de softkeys.
Introduire le numéro d'outil (par ex. 7 ) et valider l'introduction.
7 ENT
Ouvrir le tableau d'outil
/
Numéro d'outil ?
ENT
Introduire la longueur d'outil ( 12 mm ) et valider l'introduction.
1 2
Longueur d'outil ?
Avec la softkey, prendre en compte la position effective dans l'axe d'outil.
Avec la touche „prise en compte de position effective“, prendre en compte la
position effective dans l'axe d'outil.
ou
ou ou
ou
