3 Mode Manuel et dégauchissage
TNC 124 35

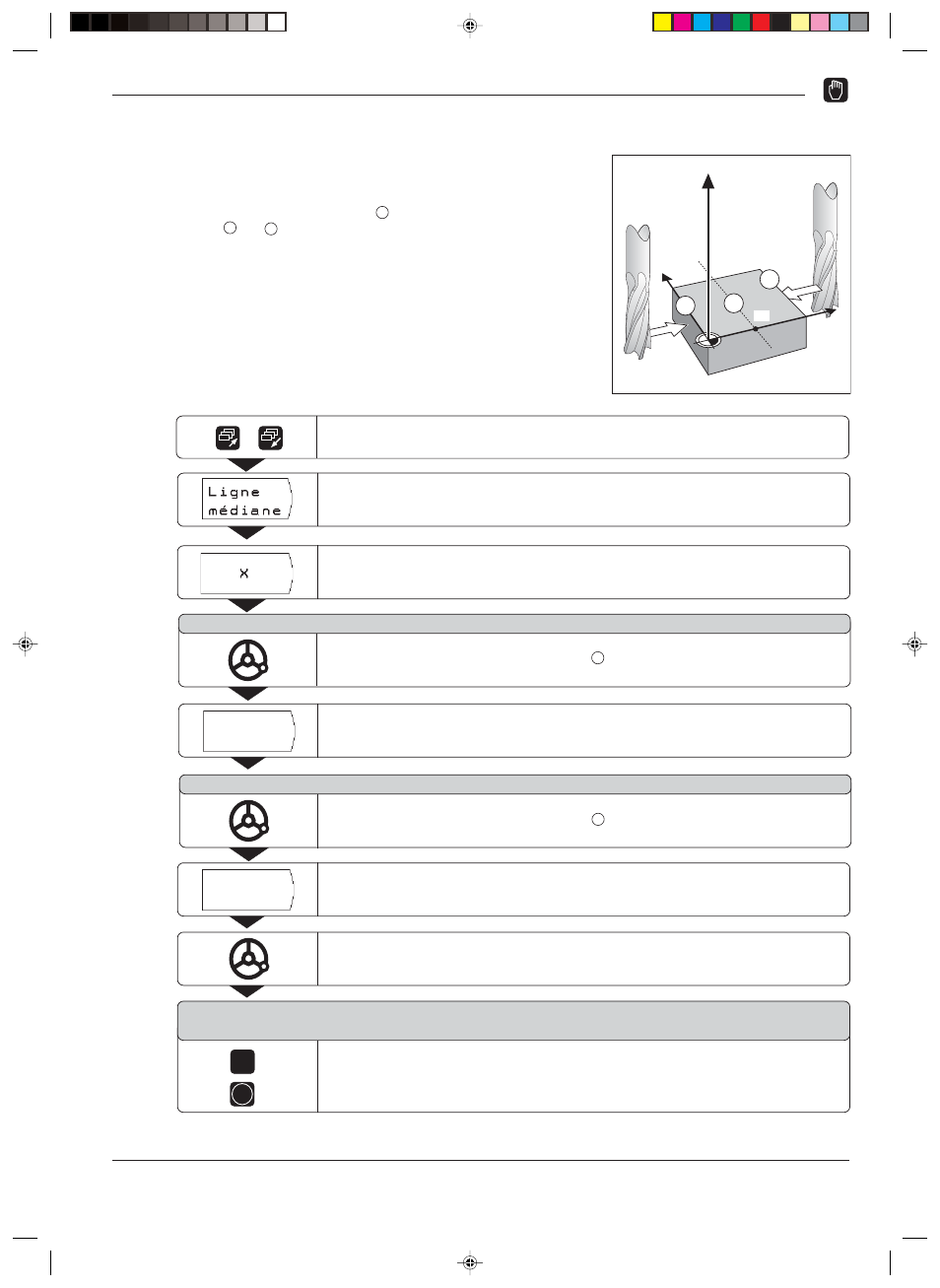

Exemple: Initialiser comme ligne de référence une ligne médiane
entre deux arêtes de la pièce
La position de la ligne médiane est définie par palpage des
arêtes et .
La ligne médiane est parallèle à l'axe Y.
Coordonnée voulue pour
la ligne médiane: X = 5 mm
Fonctions pour l'initialisation du point de référence
Y
X
2
1
Z
M
X?
Feuilletez jusqu'au deuxième menu de softkeys.
Sélectionner Ligne médiane .
Sélectionnez l'axe sur lequel la coordonnée sera initialisée: axe X
/
Amener l'outil sur l'arête de la pièce
Mémoriser la position de l'arête de la pièce.
Mémoriser la position de l'arête de la pièce.
L'affichage est "gelé";
la distance entre les deux arêtes est affichée sous l'axe sélectionné.
Eloigner l'outil de l'arête de la pièce.
ENT
5
Introduire la coordonnée ( X = 5 mm )
et prendre en compte la coordonnée de la ligne médiane comme ligne de
référence.
Amener l'outil sur l'arête de la pièce
Palper la 1ère arête dans l'axe X
Palper la 2ème arête dans l'axe X
Introduire valeur pour X
+ 0
M
2 1
1
2
Modes de fonctionnement: MANUEL/MANIVELLE
ELECTRONIQUE/PAS-A-PAS
Mémor.
Mémor.
