Initialisation du point de référence: Aborder les positions et introduire les valeurs effectives
Le plus simple pour initialiser les points de référence est d'utiliser
les fonctions de palpage de la TNC.
Les fonctions de palpage sont décrites à partir de la page 32;
Naturellement, vous pouvez de manière conventionnelle affleurer les
arêtes de la pièce les unes après autres, puis introduire la position de
l'outil comme point de référence (ex. sur cette page et sur la suivante).

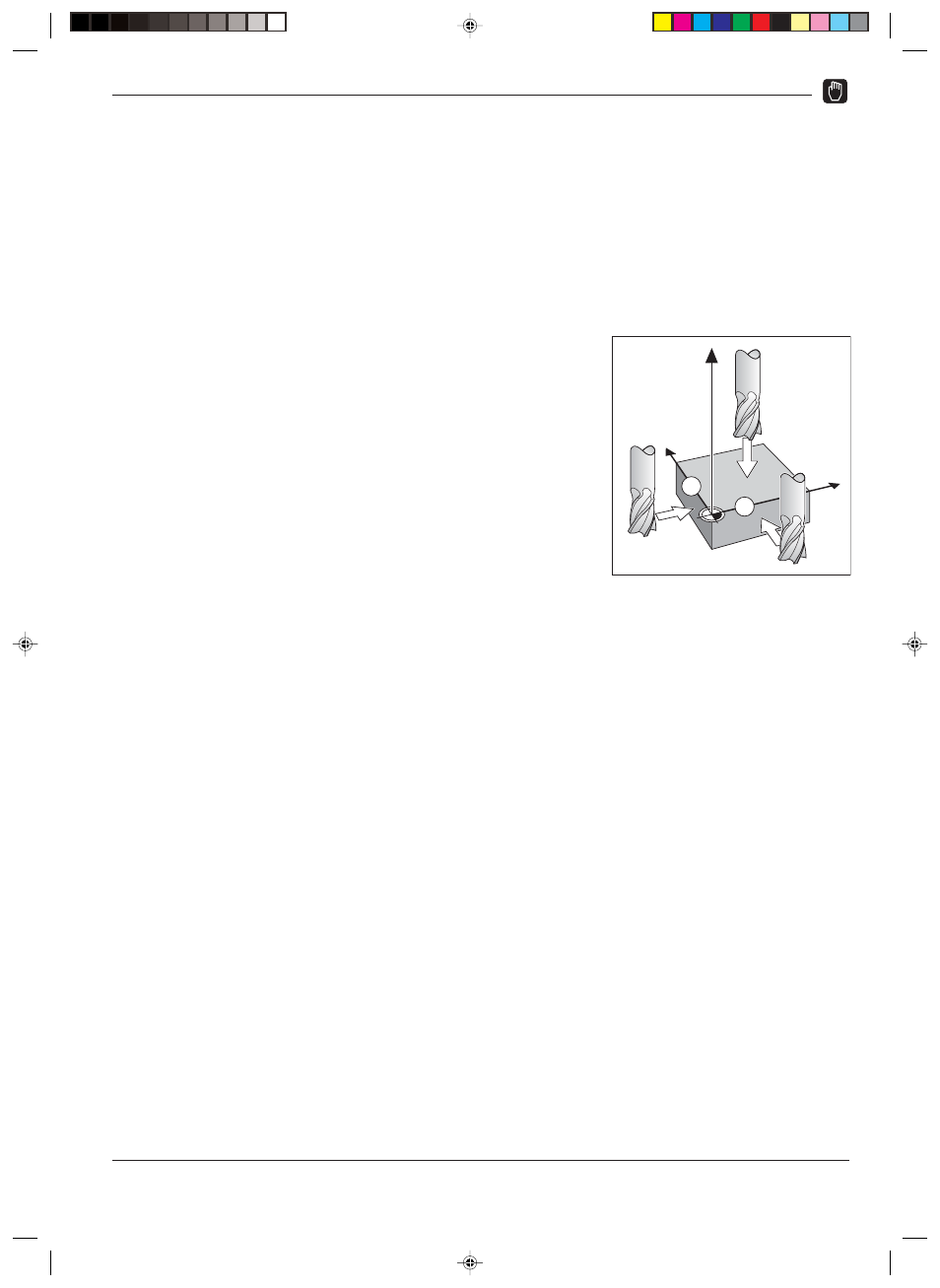

Exemple: Initialiser le point de référence sans fonction de palpage
Plan d'usinage:
X / Y
Axe d'outil:
Z
Rayon d'outil:
R = 5 mm
Suite chronologique
pour l'initialisation
Exemple:
X - Y - Z
Préparation
➤ Sélectionnez le point de référence désiré
(cf. sélectionner un point de référence)
➤ Bridez l'outil.
➤ Appuyez sur la touche MOD et feuilletez jusqu'au menu de
softkeys à l'aide de la softkey Tableau d'outil .
➤ Sélectionnez le paramètre utilisateur Tableau d'outil.
➤ Sélectionnez l'outil avec lequel vous désirez initialiser les
points de référence.
➤ Quittez le tableau d'outil:
Appuyez sur la softkey Appel d'outil.
➤ Mettez la broche en route, par ex. avec la fonction auxiliaire
M 3.
Y
X
2
1
Z
